Wilo-RexaBloc RE
Ваши преимущества
- Высокая эксплуатационная безопасность благодаря закрытой конструкции подшипникового узла с заполненной маслом камерой уплотнений и дополнительной камерой сбора утечек.
- По опции с двумя скользящими торцовыми уплотнениями, повышающими эксплуатационную безопасность.
- В стандартном исполнении поставляются с электродвигателями IE3, по опции – с двигателями премиум-класса IE4.
- Простое техническое обслуживание благодаря конструкции “Back Pull-out”, позволяющей демонтировать насос без отделения корпуса от трубопровода. В результате электродвигатель и рабочее колесо можно демонтировать единым блоком без извлечения гидравлической части из трубопровода.
Тип
Насос для отвода сточных вод блочной конструкции со встроенным стандартным электродвигателем для стационарной установки в непогруженном состоянии
Применение
Перекачивание
- Неочищенные сточные воды
- сточных вод с фекалиями согласно EN 12050-1;
- Загрязненная вода
Оснащение/функция
- Опциональный внешний стержневой электрод для контроля герметичности камеры уплотнений
Комплект поставки
- Блочный агрегат с подсоединенным стандартным электродвигателем в трехфазном исполнении, без кабеля электропитания
- Навесной уголок на напорном патрубке для строповки грузоподъемных стредств
- Инструкция по монтажу и эксплуатации
Расшифровка наименования
Пример: | Wilo-RexaBloc RE 08.52W-260DAH132M4 |
RexaBloc | Насос для отвода сточных вод в виде блочного агрегата со встроенным стандартным электродвигателем |
RE | Серия |
08 | Номинальный диаметр подсоединения к напорному патрубку, DN 80 |
52 | Условный показатель подача-напор |
W | Тип рабочего колеса: W = свободновихревое рабочее колесо D = трехлопастное рабочее колесо |
260 | Макс. диаметр рабочего колеса |
D | Исполнение отверстия фланца: D = DIN A = ANSI |
A | Стандартное исполнение материала |
H | Вид монтажа: H — горизонтально V — вертикально |
132M | Типоразмер стандартного электродвигателя |
4 | Число полюсов (номинальная частота вращения гидравлической части) |
Технические характеристики
- Подключение к сети: 3~, 400 В, 50 Гц
- Режим работы: S1
- Класс защиты: IP55
- Класс нагревостойкости изоляции: F
- Температура перекачиваемой жидкости: 3…70 °C
- Температура окружающей среды: 3…40 °C
- Класс энергоэффективности электродвигателя: IE3
Материалы
- Корпус гидравлической части: EN-GJL250
- Рабочее колесо: EN-GJL250
- Вал гидравлической части: нержавеющая сталь 1.4021
- Подшипниковая опора: EN-GJL-250
- Статические уплотнения: NBR (бутадиен-нитрильный каучук)
- Уплотнение со стороны насоса: SiC/SiC
- Уплотнение со стороны электродвигателя: NBR (бутадиен-нитрильный каучук)
- Корпус электродвигателя: EN-GJL-250
Описание/конструкция

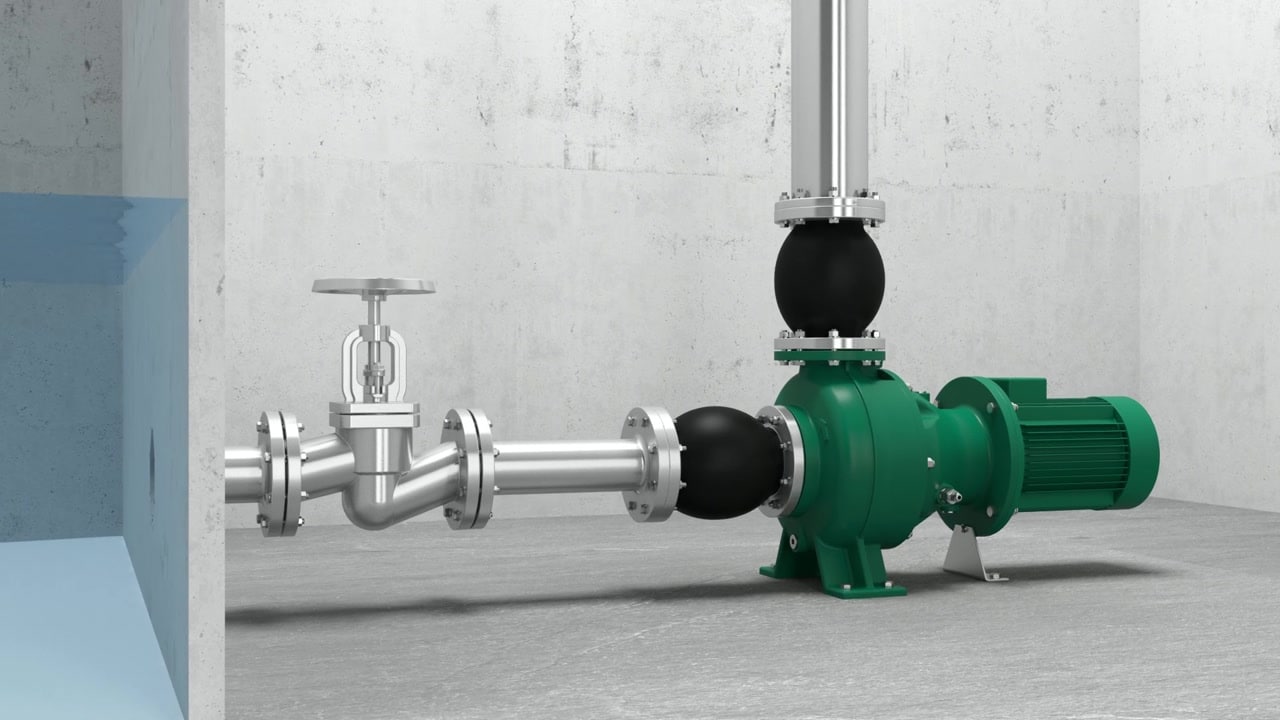

Насос для отвода сточных вод блочной конструкции со встроенным стандартным электродвигателем для горизонтальной установки в непогруженном состоянии
Гидравлическая часть
Гидравлическая часть с аксиальным всасывающим патрубком, радиальным напорным патрубком и подшипниковым узлом в виде законченного блока. Патрубки выполнены в виде фланцевых подсоединений.
Уплотнение
Подшипниковая опора с камерой уплотнения и камерой утечек для приема перекачиваемой жидкости, просочившейся через уплотнение. Уплотнение со стороны рабочей среды осуществляется с помощью торцового уплотнения, независимого от направления вращения, а со стороны электродвигателя – с помощью радиального кольцевого уплотнения. Камера уплотнений заполнена белым медицинским вазелиновым маслом, камера сбора утечек закрыта по направлению к электродвигателю. Камера уплотнений дополнительно может контролироваться внешним стержневым электродом.
Электродвигатель
Стандартный электродвигатель IEC конструкции B5 в виде трехфазного электродвигателя с классом эффективности IE3.
Инструкция по монтажу и эксплуатации
Wilo-RexaBloc RE
| Артикульный номер | 6078738 |
| Выпуск | 2015-12 |
| Формат страницы | 209.9 x 297.0 mm |
| Кол-во страниц | 264 |
