Wilo-Drain TS 40
Descrição das séries
Características especiais/vantagens do produto
- Fácil de operar graças ao peso reduzido
- Acionamento simples graças ao interruptor de boia e ficha integrados (versão A)
Tipo de construção
Bomba submersível para águas sujas
Aplicação
Bombeamento de
- Águas residuais sem matéria fecal nem componentes de longas fibras
- Água poluída
Equipamento/função
- Versão A com interruptor de boia e ficha
- Monitorização térmica do motor
- Dispositivo de afluxo integrado
- União de mangueira
Equipamento fornecido
- Bomba com cabo de ligação de 10 m e extremidade de cabo livre
- Versão A com interruptor de boia e ficha
- União de mangueira
- Manual de instalação e funcionamento
Código do modelo
Ex.: | Wilo-Drain TS 40/10-A |
TS | Bomba submersível para águas sujas |
40 | Diâmetro nominal da saída (Rp 1½) |
10 | Altura manométrica máx. |
A | Versão com interruptor de bóia e ficha |
Especificações técnicas
- Ligação de rede: 1~ 230 V, 50 Hz ou 3~ 400 V, 50 Hz
- Tipo de proteção: IP68
- Profundidade de imersão máx.: 7 m
- Temperatura dos líquidos: 3 ... 35 °C
- Comprimento do cabo: 10 m
- Compressão: Rp 1½
Materiais
- Corpo do motor: 1.4301
- Corpo da bomba: PP-GF30
- Impulsor: PP-GF30
- Veio: 1.4404
- Vedação:
- No lado do motor: SiC/SiC
- Do lado fluido: SiC/SiC
- Vedante estático: NBR
Descrição/construção
Bomba submersível para águas sujas como agregado bloco submersível para a instalação húmida estacionária e transportável.
Sistema hidráulico
A saída do lado da pressão consiste numa ligação roscada vertical Rp 1½ com dispositivo de afluxo integrado. Como impulsor são utilizados impulsores de canal semi-abertos.
Motor
Motor com refrigeração superficial na versão de corrente monofásica ou trifásica com monitorização térmica do motor. Na versão de corrente alternada, a monitorização do motor ativa-se automaticamente. O calor é emanado directamente pelas peças da caixa para o fluido circunjacente. Por essa razão, os agregados só podem ser submersos no funcionamento permanente ou intermitente.
Existe uma câmara de vedação para a protecção do motor contra a entrada de fluidos. O fluido utilizado é potencialmente biodegradável e não prejudica o meio ambiente.
O cabo de ligação amovível tem um comprimento de 10 m e extremidades de cabo livres. A versão A está equipada com um interruptor de boia e uma ficha.
Vedação
A vedação é efetuada do lado do fluido e do motor através de um empanque mecânico bidirecional.

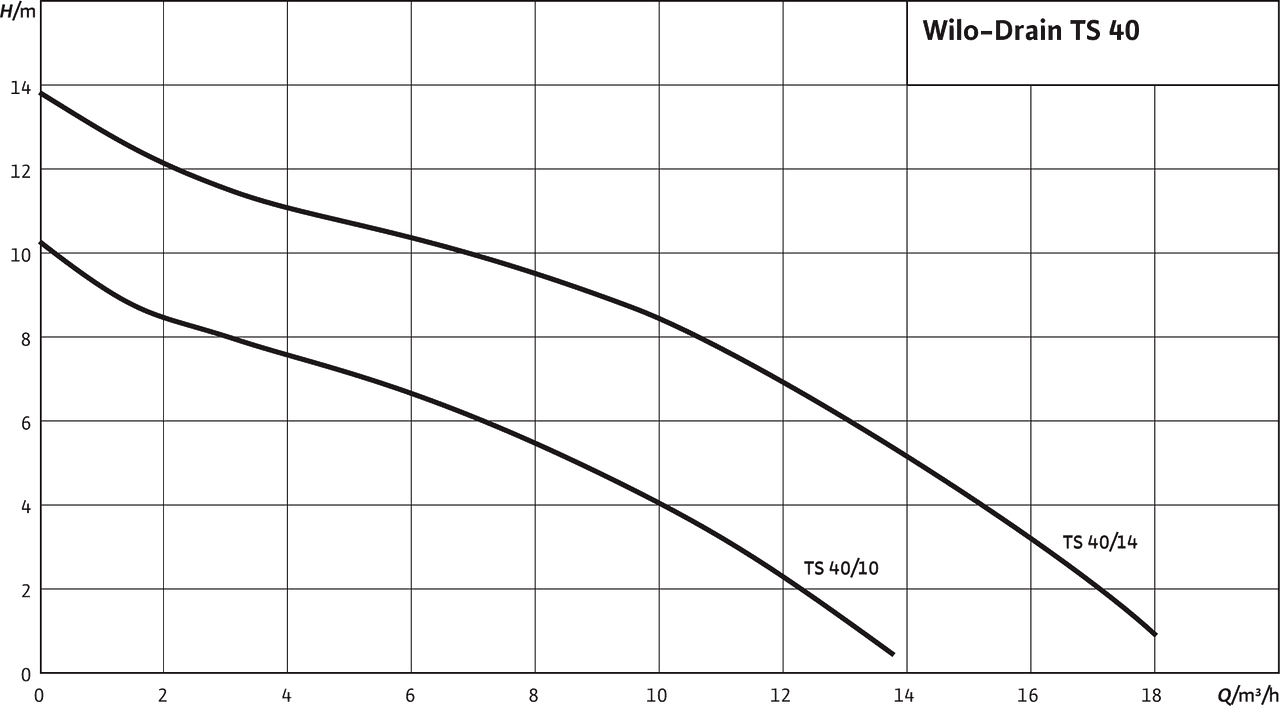

Campo de referência total
Wilo-Drain TS 40
