Wilo-Flumen OPTI-TR 22 … 40-1
Baureihenbeschreibung

Ihre Vorteile
- Geringer Reinigungsaufwand durch Vermeidung von Ablagerungen bei der Beckenleerung dank bodennaher Montage
- Verzopfungsarmer und zuverlässiger Betrieb dank optimierter Hydraulik
- Verschleißarm durch den Einsatz von Edelstahl-Feingusspropellern mit geringster Kavitationsneigung
- Vielseitige Einsatzmöglichkeiten in den unterschiedlichsten Anwendungen, auch bei hohen Laufzeiten
- Hohe Flexibilität durch verschiedenste Installationsmöglichkeiten und Zubehör
Bauart
Schnell laufendes und kompaktes Tauchmotor-Rührwerk, direktgetrieben
Einsatz
- Verwirbelung von Feststoffen zur Vermeidung von Absetzungen im Regenrückhaltebecken und Pumpensumpf
- Zerstörung von Schwimmschlammdecken
Ausstattung/Funktion
- Thermische Motorüberwachung
- Dichtungskammerüberwachung (optional)
- Ex-Zulassung (optional)
Lieferumfang
- Tauchmotor-Rührwerk mit montiertem Propeller und Kabel
- Kabellänge nach Kundenwunsch
- Angebautes Zubehör je nach Aufstellungsart
- Betriebs- und Wartungshandbuch
Typenschlüssel
z. B.: | Wilo-Flumen OPTI-TR 30-1.145-4/16REx S17 |
Flumen | Tauchmotor-Rührwerk, horizontal |
OPTI | Rührwerk mit Standardmotoren |
TR | Rührwerk mit Standardasynchronmotoren |
30 | x10 = Propellernenndurchmesser in mm |
1 | Baumuster |
145 | x 10 = Propellerdrehzahl in 1/min |
4 | Polzahl |
16 | x 10 = Statorlänge in mm |
R | Motorausführung:
|
Ex | Mit Ex-Zulassung |
S17 | Propeller-Code für Spezialpropeller (entfällt bei Standardpropeller) |
Technische Daten
- Netzanschluss: 3~400 V, 50 Hz
- Betriebsart eingetaucht: S1
- Schutzart: IP68
- Max. Medientemperatur: 40 °C
- Max. Tauchtiefe: 20 m
Werkstoffe
- Motorgehäuse:
- TR 28-1: 1.4408
- TR 22, TR 30-1, TR 40-1: EN-GJL-250
- Dichtungsgehäuse: 1.4408
- Propeller: 1.4408
- Abdichtung:
- Motorseitig: SiC/SiC (TR 28-1), NBR (TR 22, TR 30-1, TR 40-1)
- Medienseitig: SiC/SiC
- Schraubverbindungen: Edelstahl 1.4301 bzw. 1.4571
Beschreibung/Konstruktion
Propeller
2- oder 3-flügliger Propeller mit einem Propeller-Nenndurchmesser von 200 mm bis 400 mm. Verzopfungsfreie Konstruktion durch rückwärtsgekrümmte Anströmkante.
Motor
Tauchmotor der T-Baureihe (oberflächengekühlter Motor) mit standardisiertem Anschluss zur einfachen und effizienten Anpassung der Motorleistung. Die Motorwärme wird über das Gehäuse direkt an das Medium abgegeben. Die Wicklung ist mit einer Temperaturüberwachung ausgestattet. Eine hohe Lebensdauer der Motorlagerung wird durch groß dimensionierte Rillenkugellager gewährleistet.
Abdichtung
Doppelte Wellenabdichtung mit großvolumiger Dichtungskammer zur Aufnahme der Leckage der Gleitringdichtung, auf Wunsch mit externer Stabelektrode. Medienseitig wird eine korrosionsbeständige und verschleißfeste Gleitringdichtung eingesetzt. Motorseitig erfolgt die Abdichtung typenabhängig:
- TR 28-1: korrosionsbeständige und verschleißfeste Gleitringdichtung
- TR 22, TR 30-1, TR 40-1: Wellendichtring
Kabel
Längswasserdichtes Anschlusskabel für schwere mechanische Beanspruchungen. Das Anschlusskabel ist über eine druckwasserdichte Kableinführung mit Zugentlastung und Knickschutz in das Motorgehäuse eingeführt.
Downloads

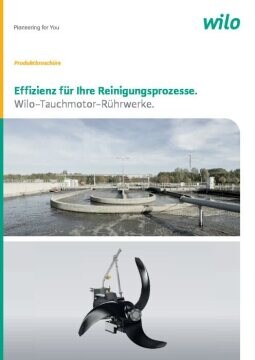

Wilo-Tauchmotor-Rührwerke - Effizienz für Ihren Reinigungsprozess
Seitenformat | 226.5 x 313.6 mm |
Seitenanzahl | 20 |
PDF (15 MB)
Download

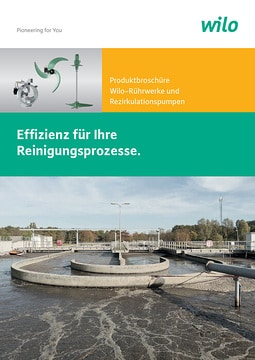

Effiziente biologische Abwasserbehandlung. System expertise for your wastewatertreatment plant.
Seitenformat | 209.9 x 297.0 mm |
Seitenanzahl | 20 |
PDF (16 MB)
Download

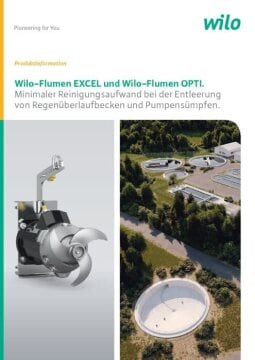

Wilo-Flumen EXCEL und Wilo-Flumen OPTI - minimaler Reinigungsaufwand
Seitenformat | 209.9 x 297.0 mm |
Seitenanzahl | 4 |
PDF (952 kB)
Download
CE-Booklet Wilo-EMU TR(E) / Wilo-Flumen OPTI-TR / Wilo-Flumen EXCEL-TRE / Wilo-Sevio MIX BG / Wilo-Sevio FLOW BG
Artikelnummer | 6074694 |
Ausgabe | 2019-02 |
Versionsnummer | 05 |
Seitenformat | 209.9 x 297.0 mm |
Seitenanzahl | 36 |
PDF (3 MB)
Download

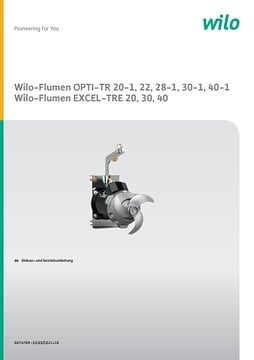

Wilo-Flumen OPTI-TR 20-1, 28-1, 30-1, 40-1#Wilo-Flumen EXCEL-TRE 20, 30, 40
