Wilo-Medana CH1-L | Wilo

Wilo-Medana CH1-L

Effiziente Systemintegration für Trinkwasseranwendungen.

Ihre Vorteile
Wilo-Medana CH1-L

Effiziente Systemintegration für Trinkwasseranwendungen.

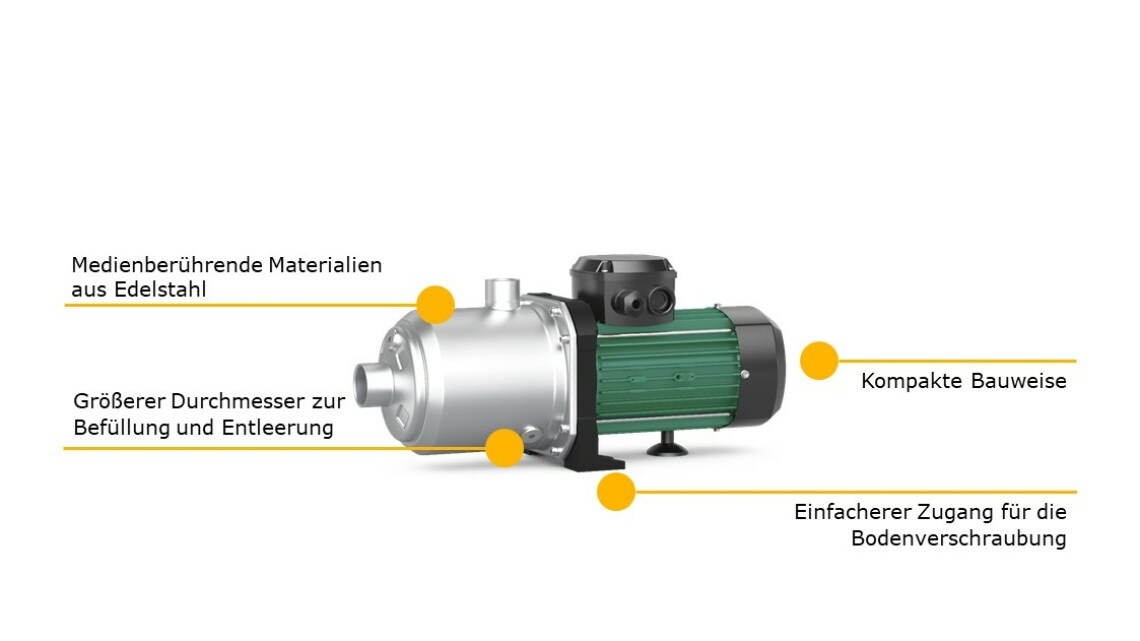

Die normalsaugende mehrstufige Wilo-Medana CH1-L erreicht höchste hydraulische Leistungen. Ihre kompakte und robuste Bauart mit korrosionsbeständigen Bauteilen ermöglicht Trinkwasseranwendungen sowie den Einsatz in Umgebungstemperaturen bis zu 50° C. Die UL-zertifizierte Pumpe bietet einen sehr großen Anwendungsbereich für die Integration in größere Systeme.


Ihre Vorteile

  • Hohe Effizienz durch hohe hydraulische Leistung
  • Einfache und schnelle Inbetriebnahme und Wartung dank großer Öffnungen zum Befüllen und Entleeren der Pumpen

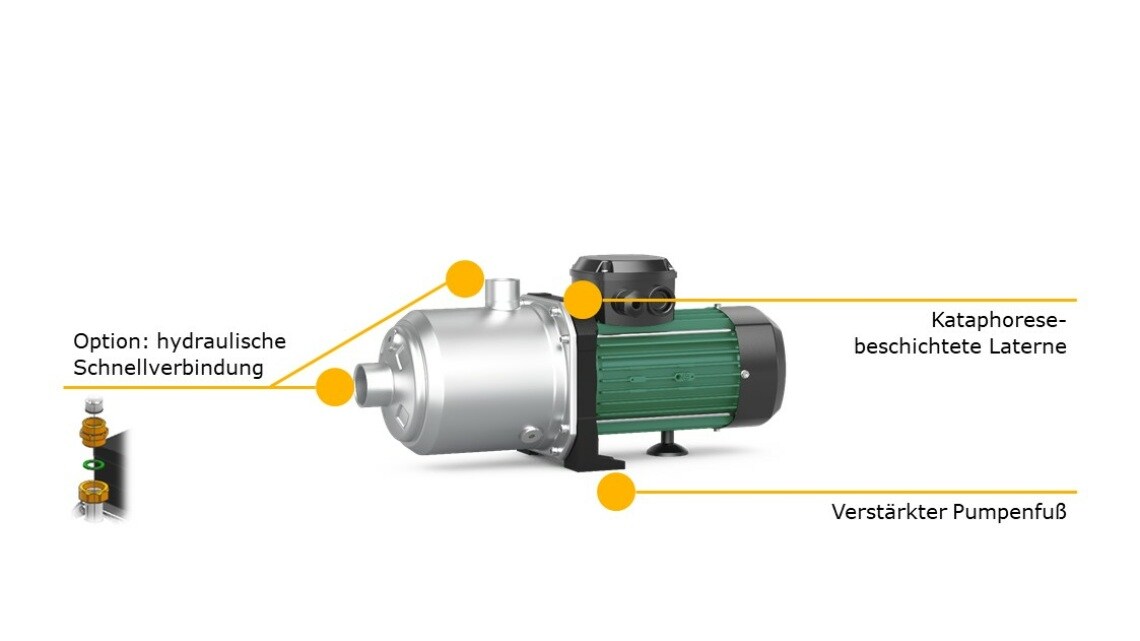

  • Hohe Zuverlässigkeit hinsichtlich Robustheit und geringer Geräuschentwicklung dank Spaltring und korrosionsbeständiger Laterne mit Kataphorese-Beschichtung
  • Einsetzbar in Umgebungstemperaturen bis zu 50° C und damit erweitertem Anwendungsbereich speziell zur Systemintegration
  • Für Trinkwasseranwendungen geeignet
  • Erfüllt die Vorgaben der UL-Zertifizierung
Baureihenbeschreibung
Wilo-Medana CH1-L, Wilo-Medana CH1-LC

Bauart

Normalsaugende, horizontale, mehrstufige Pumpe

Anwendung

  • Wasserversorgung und Druckerhöhung
  • Bewässerung
  • Industrieprozesse

Ausstattung/Funktion

  • Edelstahlpumpe in Blockbauart
  • Gewindeanschluss
  • Einphasen- oder Dreiphasen-Wechselstrommotor
  • Einphasen-Wechselstrommotor mit eingebautem thermischen Motorschutz (mit automatischem Neustart)

Typenschlüssel

Beispiel:

Wilo-MEDANA CH1-L.202-1/E/A/10T

MEDANA

Produktbezeichnung Oberflächenpumpe

CH

Gewerblich horizontal

1

Baureihenlevel (1 = Einstieg, 3 = Standard, 5 = Premium)

L

Lange Welle

2

Nennfördermenge [m³/h] der Einzelpumpe

02

Anzahl der Einzelpumpen-Stufen

1

1 = AISI 304

2 = AISI 316L

E

E = EPDM-Dichtung

A

A = Frequenz 50 Hz / einphasig / 230 V

B = Frequenz 60 Hz / einphasig / 220 V

C = Frequenz 60 Hz / einphasig / 230 V

D = Frequenz 50 Hz / dreiphasig / 400 V

E = Frequenz 50 Hz / dreiphasig / 230 – 400 V

F = Frequenz 60 Hz / dreiphasig / 220 – 380 V

G = Frequenz 60 Hz / dreiphasig / 265 – 460 V

I = Frequenz 60 Hz / dreiphasig / 460 V

10

Nenndruck (bar)

T

T = Gewindeanschlüsse

P = Victaulic-Anschlüsse

Technische Daten

  • Netzanschluss: 1~230 V (±10 %), 50 Hz
  • Netzanschluss: 3~230 V-400 V (±10 %), 50 Hz; 265-460 V (±10 %), 60 Hz
  • Medientemperatur: -20 bis +120 °C (EPDM), -20 bis +90 °C (FKM)
  • Max. Betriebsdruck: 10 bar
  • Max. Zulaufdruck: 6 bar
  • Schutzart: IPX5
  • Nennweite der Rohrverbindungen: von G1” bis G2”, abhängig von der Ausführung

Werkstoffe

  • Laufräder, Stufenkammern und Pumpengehäuse aus Edelstahl 1.4301/1.4404
  • Welle 1.4301 bzw. 1.4404 Edelstahl
  • EPDM/FKM- (Viton-) Dichtung
  • Gleitringdichtung: EPDM-Ausführung: B-Kohle/Siliziumkarbid; FKM-Ausführung: B-Kohle/Siliziumkarbid
  • Lager Wolframkarbid/Aluminiumoxid
  • Pumpenfüße Aluminium

Lieferumfang

  • Pumpe
  • Einbau- und Betriebsanleitung
Dokumente

Einbau- und Betriebsanleitung

Wilo-Medana CH1-L, Wilo-Medana CH3-LE

Artikelnummer 4234327
Ausgabe 02/2022
Seitenanzahl 24
PDF (5 MB)

Zertifikat REACH

REACH Verordnung

Ausgabe 2021-05
Seitenanzahl 4
PDF (276 KB)

CE

CE 2195365-06

Seitenanzahl 6
PDF (218 KB)

EEA

CE 2223693-01

Seitenanzahl 6
PDF (358 KB)
Produktauswahl
Anzahl Treffer: 91
ProduktbezeichnungMotor-EffizienzklassePumpengehäuseLaufradDruckanschlussMotornennleistung P2Gewicht brutto ca. mArtikelnummerListenpreis zzgl. Mehrwertsteuer
MEDANA CH1-L.202-1/E/A/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,37 kW
10,2 kg
4231462
EUR 625,-
MEDANA CH1-L.202-1/E/E/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,37 kW
10,5 kg
4231463
EUR 552,-
MEDANA CH1-L.202-2/V/A/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,37 kW
10,2 kg
4235324
EUR 711,-
MEDANA CH1-L.202-2/V/E/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,37 kW
10,5 kg
4235325
EUR 637,-
MEDANA CH1-L.203-1/E/A/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,37 kW
10,6 kg
4231464
EUR 680,-
MEDANA CH1-L.203-1/E/E/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,37 kW
10,9 kg
4231465
EUR 605,-
MEDANA CH1-L.203-2/V/A/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,37 kW
10,6 kg
4235326
EUR 781,-
MEDANA CH1-L.203-2/V/E/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,37 kW
10,9 kg
4235327
EUR 705,-
MEDANA CH1-L.204-1/E/A/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,55 kW
11,6 kg
4231466
EUR 767,-
MEDANA CH1-L.204-1/E/E/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,55 kW
11,2 kg
4231467
EUR 666,-
MEDANA CH1-L.204-2/V/A/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,55 kW
11,6 kg
4235328
EUR 876,-
MEDANA CH1-L.204-2/V/E/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,55 kW
11,2 kg
4235329
EUR 776,-
MEDANA CH1-L.205-1/E/A/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,55 kW
14,4 kg
4231468
EUR 793,-
MEDANA CH1-L.205-1/E/E/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,55 kW
13 kg
4231469
EUR 694,-
MEDANA CH1-L.205-2/V/A/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,55 kW
14,4 kg
4235330
EUR 898,-
MEDANA CH1-L.205-2/V/E/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,55 kW
13 kg
4235331
EUR 794,-
MEDANA CH1-L.206-1/E/A/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,75 kW
14,8 kg
4231470
EUR 802,-
MEDANA CH1-L.206-1/E/E/10T
IE3
Edelstahl
Edelstahl
Rp 1
0,75 kW
13,4 kg
4231471
EUR 703,-
MEDANA CH1-L.206-2/V/A/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,75 kW
14,8 kg
4235332
EUR 918,-
MEDANA CH1-L.206-2/V/E/10T
IE3
Edelstahl
Edelstahl
Rp 1
0,75 kW
13,4 kg
4235333
EUR 814,-
MEDANA CH1-L.207-1/E/A/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,75 kW
15,9 kg
4231472
EUR 900,-
MEDANA CH1-L.207-1/E/E/10T
IE3
Edelstahl
Edelstahl
Rp 1
0,75 kW
13,8 kg
4231473
EUR 795,-
MEDANA CH1-L.207-2/V/A/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,75 kW
15,9 kg
4235334
EUR 989,-
MEDANA CH1-L.207-2/V/E/10T
IE3
Edelstahl
Edelstahl
Rp 1
0,75 kW
13,8 kg
4235335
EUR 881,-
MEDANA CH1-L.402-1/E/A/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,37 kW
10,2 kg
4231474
EUR 644,-
MEDANA CH1-L.402-1/E/E/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,37 kW
10,5 kg
4231475
EUR 570,-
MEDANA CH1-L.402-2/V/A/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,37 kW
10,2 kg
4235336
EUR 737,-
MEDANA CH1-L.402-2/V/E/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,37 kW
10,5 kg
4235337
EUR 662,-
MEDANA CH1-L.403-1/E/A/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,55 kW
11,2 kg
4231476
EUR 708,-
MEDANA CH1-L.403-1/E/E/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,37 kW
10,9 kg
4231477
EUR 612,-
MEDANA CH1-L.403-2/V/A/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,55 kW
11,2 kg
4235338
EUR 807,-
MEDANA CH1-L.403-2/V/E/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,37 kW
10,9 kg
4235339
EUR 708,-
MEDANA CH1-L.404-1/E/A/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,55 kW
11,6 kg
4231478
EUR 752,-
MEDANA CH1-L.404-1/E/E/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,55 kW
11,2 kg
4231479
EUR 655,-
MEDANA CH1-L.404-2/V/A/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,55 kW
11,6 kg
4235340
EUR 859,-
MEDANA CH1-L.404-2/V/E/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,55 kW
11,2 kg
4235341
EUR 757,-
MEDANA CH1-L.405-1/E/A/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,75 kW
14,4 kg
4231480
EUR 802,-
MEDANA CH1-L.405-1/E/E/10T
IE3
Edelstahl
Edelstahl
Rp 1
0,75 kW
13 kg
4231481
EUR 703,-
MEDANA CH1-L.405-2/V/A/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,75 kW
14,4 kg
4235342
EUR 921,-
MEDANA CH1-L.405-2/V/E/10T
IE3
Edelstahl
Edelstahl
Rp 1
0,75 kW
13 kg
4235343
EUR 817,-
MEDANA CH1-L.406-1/E/A/10T
IE2
Edelstahl
Edelstahl
Rp 1
1,1 kW
15,5 kg
4231482
EUR 949,-
MEDANA CH1-L.406-1/E/E/10T
IE3
Edelstahl
Edelstahl
Rp 1
0,75 kW
15,2 kg
4231483
EUR 781,-
MEDANA CH1-L.406-2/V/A/10T
IE2
Edelstahl
Edelstahl
Rp 1
1,1 kW
15,5 kg
4235344
EUR 1.058,-
MEDANA CH1-L.406-2/V/E/10T
IE3
Edelstahl
Edelstahl
Rp 1
0,75 kW
15,2 kg
4235345
EUR 885,-
MEDANA CH1-L.407-1/E/A/10T
IE2
Edelstahl
Edelstahl
Rp 1
1,1 kW
15,9 kg
4231484
EUR 1.117,-
MEDANA CH1-L.407-1/E/E/10T
IE3
Edelstahl
Edelstahl
Rp 1
1,1 kW
15,7 kg
4231485
EUR 854,-
MEDANA CH1-L.407-2/V/A/10T
IE2
Edelstahl
Edelstahl
Rp 1
1,1 kW
15,9 kg
4235346
EUR 1.190,-
MEDANA CH1-L.407-2/V/E/10T
IE3
Edelstahl
Edelstahl
Rp 1
1,1 kW
15,7 kg
4235347
EUR 926,-
MEDANA CH1-L.602-1/E/A/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,55 kW
11,4 kg
4231486
EUR 657,-
MEDANA CH1-L.602-1/E/E/10T
IE2
Edelstahl
Edelstahl
Rp 1
0,55 kW
11 kg
4231487
EUR 563,-
