Wilo-RAIN1

Regenwassernutzung mit vielfachen Anschlussmöglichkeiten.

Die Wilo-RAIN1 ist eine Regenwassernutzungsanlage für die Wasserversorgung bei z. B. Toilettenspülung oder Gartenbewässerung. Durch ihre kompakte und standardisierte Bauform gemäß EN 1717 und DIN 1989 sowie ihre zahlreichen Hydraulikanschluss-Optionen wird jede Neu-Installation bzw. jeder Austausch einfacher und schneller. Ferner führt die intuitive Schnittstelle in Kombination mit zahlreichen smarten Funktionen wie Selbstschutzroutinen zu Bedienkomfort und einer hohen Zuverlässigkeit.

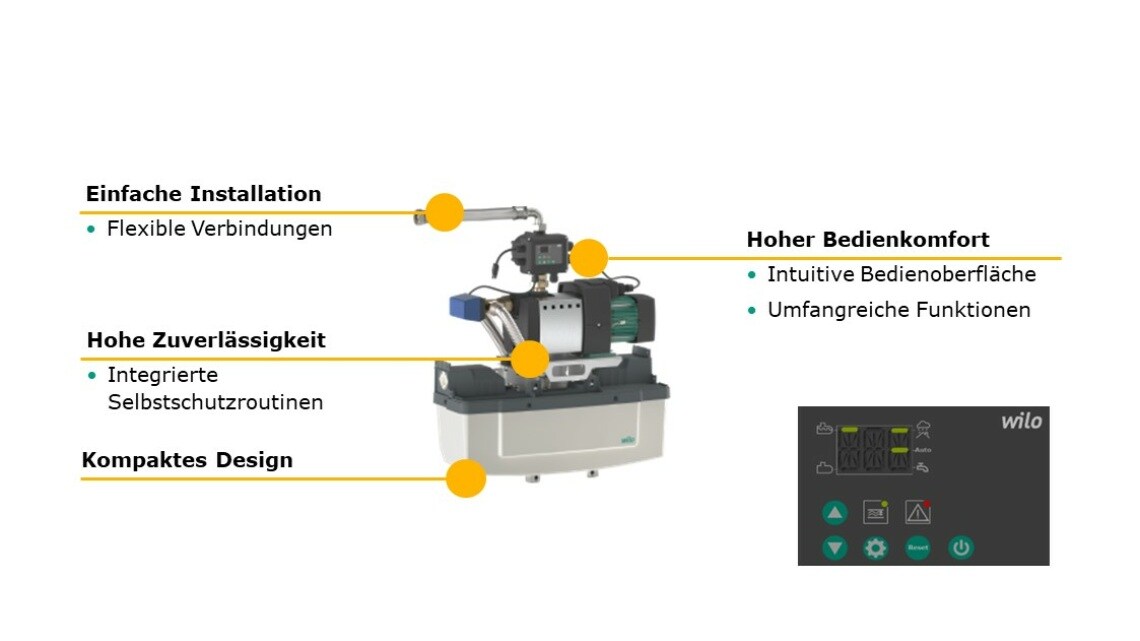

Ihre Vorteile

  • Einfache Installation Dank steckerfertigem System und kompakter Bauweise mit unterschiedlichen hydraulischen Anschlussmöglichkeiten
  • Komfortable Bedienung und einfache Einstellungsfunktionen dank einer intuitiven Schnittstelle und intelligenten Funktionen
  • Hohe Zuverlässigkeit dank integrierter Selbstschutzroutinen
  • Hygienesicherheit dank Rückflussverhinderer und eines Vorbehälters gemäß DIN 1989 und EN 1717
  • Steuerung update-fähig über Wifi für den Wilo-Service

Ist die neue Baureihe Wilo-RAIN1 äquivalent zu der alten Baureihe? Decken die neuen Produkte dieselben Betriebspunkte ab?

Wilo-AF Basic MC304 kann durch die RAIN1-24 oder RAIN1-25 ersetzt werden.

Wilo-RAIN1-45 ist eine neue Ausführung für größere Volumenströme in großen Wohngebäuden und dem Kleingewerbe

Was gehört alles zum Standardlieferumfang?

  • Befestigungsmaterial zum Aufhängen auf die Wand
  • Einbau- und Betriebsanleitung
  • Niveausensor mit 20 m Kabellänge. 30 m Kabellänge als Zubehör erhältlich
  • Aufkleber: „nicht frostsicher“ und „kein Trinkwasser“

Warum wird der Überlauftrichter nicht mehr angeboten?

Der Vorbehälter hat 2 Überlauf-Anschlüsse. Ein Schlauch kann direkt unterhalb des Vorbehälters angeschlossen werden, um überlaufendes Wasser gezielt abzuleiten. Die zusätzliche Sicherheitseinrichtung sorgt bei Versagen des ersten Überlaufes für einen freien Auslauf gemäß EN1717. Das Überflutungsrisiko ist reduziert dank optimierter Bauweise, sodass kein Überlauftrichter benötigt wird.

Ist es möglich, die Wilo-RAIN1 mit einer Verkleidung wie die AF Basic auszustatten?

Nein, die Wilo-RAIN1 wurde aus Kostengründen bewusst ohne Verkleidung konzipiert. Falls diese notwendig ist, empfehlen wir die Version Wilo-RAIN3. Bitte beachten Sie ferner, dass die Verkleidung der Wilo-RAIN3 nicht auf die Wilo-RAIN1 passt.

Wie oft soll die Anlage gewartet werden?

Einmal jährlich ist empfohlen: die Anlage auf Wasserdichtigkeit zu prüfen, den Vorbehälter zu entleeren und diesen zu reinigen, den Filter des Schwimmerventils zu überprüfen und diesen zu reinigen oder auszutauschen falls nötig

Baureihenbeschreibung

Ihre Vorteile

  • Einfache Installation Dank steckerfertigem System und kompakter Bauweise mit unterschiedlichen hydraulischen Anschlussmöglichkeiten
  • Komfortable Bedienung und einfache Einstellungsfunktionen dank einer intuitiven Schnittstelle und intelligenten Funktionen
  • Hohe Zuverlässigkeit dank integrierter Selbstschutzroutinen
  • Hygienesicherheit dank Rückflussverhinderer und eines Vorbehälters gemäß DIN 1989 und EN 1717
  • Steuerung update-fähig über Wifi für den Wilo-Service

Regenwassernutzung mit vielfachen Anschlussmöglichkeiten.

Die Wilo-RAIN1 ist eine Regenwassernutzungsanlage für die Wasserversorgung bei z. B. Toilettenspülung oder Gartenbewässerung. Durch ihre kompakte und standardisierte Bauform gemäß EN 1717 und DIN 1989 sowie ihre zahlreichen Hydraulikanschluss-Optionen wird jede Neu-Installation bzw. jeder Austausch einfacher und schneller. Ferner führt die intuitive Schnittstelle in Kombination mit zahlreichen smarten Funktionen wie Selbstschutzroutinen zu Bedienkomfort und einer hohen Zuverlässigkeit.

Bauart

Steckerfertige Einzelpumpen-Regenwassernutzungsanlage

Einsatz

Die Regenwassernutzungsanlage ist für Anwendungen konzipiert, die keine Trinkwasserversorgung erfordern, wie:

  • Toiletten-Spülkästen
  • Waschmaschinen
  • Gartenbewässerung

(Bitte prüfen, ob die Anwendung den lokalen Vorschriften entspricht)

Ausstattung/Funktion

Anschlussfertiges Modul in Kompaktbauweise, bestehend aus:

  • HiMulti 3 P selbstansaugende Kreiselpumpe, auf einem Grundrahmen mit Schwingungsdämpfern montiert
  • 11 l Vorbehälter für die Frischwassernachspeisung mit Schwimmerventil
  • 3-Wege-Ventil
  • druckseitiger Anschluss, Schlauch Rp 1"
  • saugseitiger Anschluss, Schlauch Rp 1"
  • Anschluss für städtisches Wasserversorgungsnetz R ¾"
  • 1,5 m Netzanschlusskabel und Stecker
  • Schwimmerschalter mit 20 m Kabel für Regenwasser-Niveauüberwachung im Speicherbehälter
  • Potenzialfreier Kontakt verfügbar für optionalen externen Alarm oder Störmeldung
  • Relais für optionale Tauchmotorpumpe (Zisternenpumpe)
  • Elektronisches Steuergerät mit integrierter Nullmengen-Erkennung und analogem, druckseitigem Drucksensor
  • Bedienoberfläche mit Druckknöpfen, 7-Segmentdisplay und LEDs

Hauptfunktionen:

  • Vollautomatische Regenwassernutzung
  • Betriebs- und Störmeldungen
  • Pumpen-Trockenlaufschutz
  • Selbstansaug-Unterstützung
  • Automatische Wassererneuerung Vorbehälter
  • Permanentanzeige für den Füllstand in der Zisterne, druckseitigen Anlagendruck, Betriebsstatus der Steuerungsschnittstelle

Lieferumfang

  • Anschlussfertige Regenwassernutzungsanlage mit Befestigungsmaterial
  • Einbau- und Betriebsanleitung
  • Schwimmerschalter
  • Aufkleber „Vor Frost schützen“
  • Aufkleber „Kein Trinkwasser“

Typenschlüssel

Beispiel:

Wilo-RAIN1-25 EM

Wilo

Markenbezeichnung

RAIN

Regenwasser-Nutzungsanlage

1

Produktlevel

2

Nenn-Förderstrom Q in m³/h

5

Anzahl der Laufräder

EM

Einphasig

Technische Daten

  • Netzanschluss: 1~230 V, 50 Hz.
  • Netzanschlusskabel: 1,5 m Länge
  • Schutzart: IPX4
  • Motor mit integrierter thermischer Motorschutzsonde
  • Max. Betriebsdruck: 8 bar
  • Auslösedruck: 1,5 bar
  • Max. Ansaughöhe: 8 m
  • Max. Medientemperatur: +5 °C bis +30 °C
  • Umgebungstemperatur: +5 °C bis +40 ˚C
  • Vorbehälter-Volumen 11 Liter
  • Anschlussnennweiten:
    • Druckanschluss Rp 1" Gewinde-Überwurfmutter
    • Sauganschluss Rp 1" Gewinde-Überwurfmutter
    • Anschluss für städtisches Wasserversorgungsnetz am Schwimmerventil R ¾" (Außengewinde)

Werkstoffe

HiMulti 3 P:

  • Pumpengehäuse aus Technopolymer
  • Laufräder und Stufenmantel aus Noryl 30 % GF
  • Pumpendeckel und Welle aus Edelstahl
  • Gleitringdichtung aus Keramik/Kohlenstoff

Beschreibung/Konstruktion

Steckerfertige Einzelpumpen-Regenwasserversorgungsanlage als Kompaktmodul für Einfamilienhäuser und kleine Gewerbeobjekte.

Die Anlage erfüllt die Kriterien der DIN 1989 sowie EN 1717.

Alle medienberührenden Teile sind korrosionsfrei.

Gesamtkennfeld

Wilo-RAIN1
