MEDANA CH1-L.406-2/V/E/10T

Datenblatt

Hydraulische Daten
  • Maximaler Betriebsdruck p
    10 bar
  • Druckanschluss
    G 1
  • Min. Medientemperatur Tmin
    -20 °C
  • Max. Medientemperatur Tmax
    120 °C
  • Min. Umgebungstemperatur Tmin
    -15 °C
  • Max. Umgebungstemperatur Tmax
    50 °C
Motordaten
  • Netzanschluss
    3~400 V, 50 Hz
  • Spannungstoleranz
    ±10 %
  • Motornennleistung P2
    0.75 kW
  • Nennstrom IN
    1.90 A
  • Nenndrehzahl n
    2900 rpm
  • Isolationsklasse
    F
  • Schutzart Motor
    IP55
Werkstoffe
  • Pumpengehäuse
    1.4031
  • Welle
    1.4301
  • Wellendichtung
    BQ1E3GG
  • Material Dichtung
    EPDM
  • Laufrad
    1.4301
Einbaumaße
  • Saugseitiger Rohranschluß DNs
    G 1
  • Druckseitiger Rohranschluß DNd
    G 1
Bestellinformationen
  • Fabrikat
    Wilo
  • Produktbezeichnung
    MEDANA CH1-L.406-2/V/E/10T
  • EAN Nummer
    4048482938547
  • Artikelnummer
    4235345
  • Gewicht netto ca. m
    14 kg
  • Gewicht brutto ca. m
    15.2 kg
  • Längenmaß mit Verpackung
    600 mm
  • Höhenmaß mit Verpackung
    280 mm
  • Breitenmaß mit Verpackung
    260 mm
  • Verpackungseigenschaft
    Transportverpackung
  • Verpackungsart
    Karton
  • Minimale Bestellmenge
    1

Ausschreibungstext

Die normalsaugende, horizontale, mehrstufige Pumpe erzielt hohe Hydraulikleistungen. Ihre kompakte und robuste Bauform mit korrosionsbeständigen Bauteilen und ihre Benutzerfreundlichkeit in Umgebungstemperaturen bis zu 50 °C bieten einen breiten Anwendungsbereich für eine Pumpenintegration in größere Systeme.

Die Pumpe ist geeignet für Wasserversorgung und Druckerhöhung, industrielle Umwälzsysteme, Prozesswasser- und Kühlwasserkreisläufe. Sie kann ferner in Waschanlagen sowie für die Bewässerung verwendet werden.

Besonderheiten/Produktvorteile

  • Einfache und schnelle Inbetriebnahme/Wartung dank großer Öffnungen für das Befüllen und Leeren der Pumpe
  • Hohe Zuverlässigkeit im Hinblick auf Robustheit und Lärm dank der Spaltring-Bauform und korrosionsbeständiger Laterne mit KTL-Beschichtung
  • Kompakte Bauform für eine einfache Integration
  • Alle hydraulischen und medienberührenden Teile, wie die Stufenkammern, Laufräder, Leiträder und Pumpengehäuse sind aus Edelstahl
  • Trinkwasserzulassung für alle mediumberührenden Bauteile (EPDM-Ausführung)

Lieferumfang

  • Pumpe
  • Einbau- und Betriebsanleitung
Betriebsdaten
  • Fördermedium
    Water
Produktdaten
  • Maximaler Betriebsdruck PN
    10 bar
  • Min. Medientemperatur Tmin
    -20 °C
  • Max. Medientemperatur Tmax
    120 °C
  • Max. Umgebungstemperatur Tmax
    50 °C
Motordaten
  • Netzanschluss
    3~400 V, 50 Hz
  • Spannungstoleranz
    ±10 %
  • Motornennleistung P2
    0.75 kW
  • Nennstrom IN
    1.90 A
  • Nenndrehzahl n
    2900 rpm
  • Isolationsklasse
    F
  • Schutzart
    IP55
Werkstoffe
  • Pumpengehäuse
    1.4031
  • Laufrad
    1.4301
  • Welle
    1.4301
  • Wellendichtung
    BQ1E3GG
  • Material Dichtung
    EPDM
Einbaumaße
  • Saugseitiger Rohranschluß DNs
    G 1
  • Druckseitiger Rohranschluß DNd
    G 1
Bestellinformationen
  • Fabrikat
    Wilo
  • Produktbezeichnung
    MEDANA CH1-L.406-2/V/E/10T
  • Gewicht netto ca. m
    14 kg
  • Artikelnummer
    4235345

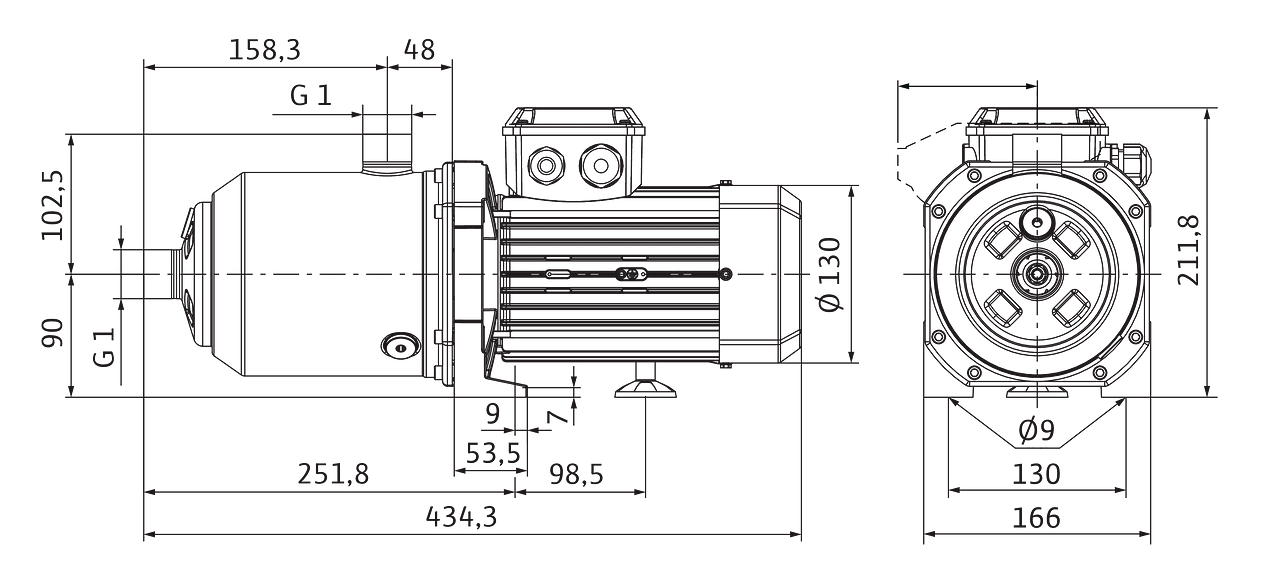

Maße und Maßzeichnungen

Medana CH1-L.406-2/V/E/10T

Medana CH1-L.406-2/V/E/10T
Medana CH1-L.406-2/V/E/10T

Kennlinien

Wilo-Medana CH1-L, 1~230 V - 402-407

Wilo-Medana CH1-L, 1~230 V - 402-407
Wilo-Medana CH1-L, 1~230 V - 402-407

Bestellinformation

Bestellinformationen
  • Fabrikat
    Wilo
  • Produktbezeichnung
    MEDANA CH1-L.406-2/V/E/10T
  • EAN Nummer
    4048482938547
  • Artikelnummer
    4235345
  • Gewicht brutto ca. m
    15.2 kg
  • Gewicht netto ca. m
    14 kg
  • Gesamtlänge L
    434.3 mm
  • Höhe ohne Verpackung H
    212 mm
  • Farbe
    grün/schwarz/silber
  • Verpackungseigenschaft
    Transportverpackung
  • Verpackungsart
    Karton
  • Anzahl pro Layer
    1
  • Breite ohne Verpackung B
    166.0 mm
  • Minimale Bestellmenge
    1
  • Anzahl pro Palette
    1
