CronoBloc-BL 100/160-3/4

List s tehničkim podatcima

Hidraulički podatci
  • Indeks minimalne učinkovitosti (MEI)
    0.4
  • Maks. radni tlak p
    16 bar
  • Maksimalni radni tlak PN
    16 bar
  • Min. temperatura medija T
    -20 °C
  • Maks. temperatura medija T
    140 °C
  • Maks. temperatura okoline T
    40 °C
Podatci o motoru
  • Mrežni priključak
    3~400 V, 50 Hz
  • Tolerancija napona
    ±10 %
  • Klasa energetske učinkovitosti motora
    IE2
  • Nazivna snaga motora P2
    3.00 kW
  • Nazivna struja IN
    6.50 A
  • Nazivni broj okretaja n
    1450 rpm
  • Faktor snage cos φ
    0.75
  • Korisnost motora ηm 50 % ηM 50%
    83
  • Korisnost motora ηm 75 % ηM 75%
    85.1
  • Korisnost motora ηm 100 % ηM 100%
    85.5
  • Klasa izolacije
    F
  • Protection class motor
    IP55
Materijali
  • Kućište pumpe
  • Radno kolo
    5.1300, EN-GJL-200
  • Vratilo
    1.4122, X39CrMo17-1
  • Klizno-mehanička brtva
    AQ1EGG
  • Laterna
    5.1301, EN-GJL-250
Dimenzije montaže
  • Priključak cijevi s usisne strane RPS
    DN 125
  • Priključak cijevi s tlačne strane RPD
    DN 100
Informacije o plasmanu naručivanja
  • Težina neto cca m
    99 kg
  • Proizvod
    Wilo
  • Naziv proizvoda
    CronoBloc-BL 100/160-3/4
  • Broj artikla
    2097217

Opisni tekst

Jednostupanjska centrifugalna pumpa sa suhim rotorom u blok izvedbi za postavljanje na temelj. Blok izvedba s niskim vibracijama i slabim šumovima s laternom i kruto spojenim standardnim motorom (Norm motor). S prisilno potopnom klizno-mehaničkom brtvom s mijehom (od 37 kW/4-polna i 45 kW/2-polna opcionalno s klizno-mehaničkom brtvom s kartušom u Back-Pull-Out postrojenju za zamjenu klizno-mehaničke brtve bez demontaže motora), neovisnom o smjeru okretanja, s nabranim mijehom i radnim kolom koje smanjuje kavitaciju. Prirubnice s priključcima za mjerenje tlaka R 1/8. Kućište pumpe i laterna premazani su katodnim premazom. Serijski motori u IE3 tehnologiji. Pumpe s motorima ≥ 5,5 kW raspolažu serijski termistorskim osjetnikom kao zaštitom motora.

Pogonski podatci
  • Medij
    Propylene glycol
  • Maksimalni radni tlak PN
    16 bar
  • Indeks minimalne učinkovitosti (MEI)
    0.4
Podatci o motoru
  • Klasa energetske učinkovitosti motora
    IE2
  • Mrežni priključak
    3~400 V, 50 Hz
  • Tolerancija napona
    ±10 %
  • Nazivna snaga P2
    3000.0 W
  • Nazivni broj okretaja n
    1450 rpm
  • Nazivna struja IN
    6.50 A
  • Faktor snage cos φ
    0.75
  • Korisnost motora ηm 50 % ηM 50%
    83
  • Korisnost motora ηm 75 % ηM 75%
    85.1
  • Korisnost motora ηm 100 % ηM 100%
    85.5
  • Klasa izolacije
    F
  • Stupanj zaštite
    IP55
Materijali
  • Kućište pumpe
  • Radno kolo
    5.1300, EN-GJL-200
  • Vratilo
    1.4122, X39CrMo17-1
  • Brtva vratila
    AQ1EGG
  • Laterna
    5.1301, EN-GJL-250
Dimenzije montaže
  • Priključak cijevi s usisne strane RPS
    DN 125
  • Priključak cijevi s tlačne strane RPD
    DN 100
Informacije o plasmanu naručivanja
  • Proizvod
    Wilo
  • Naziv proizvoda
    CronoBloc-BL 100/160-3/4
  • Težina neto cca m
    99 kg
  • Broj artikla
    2097217

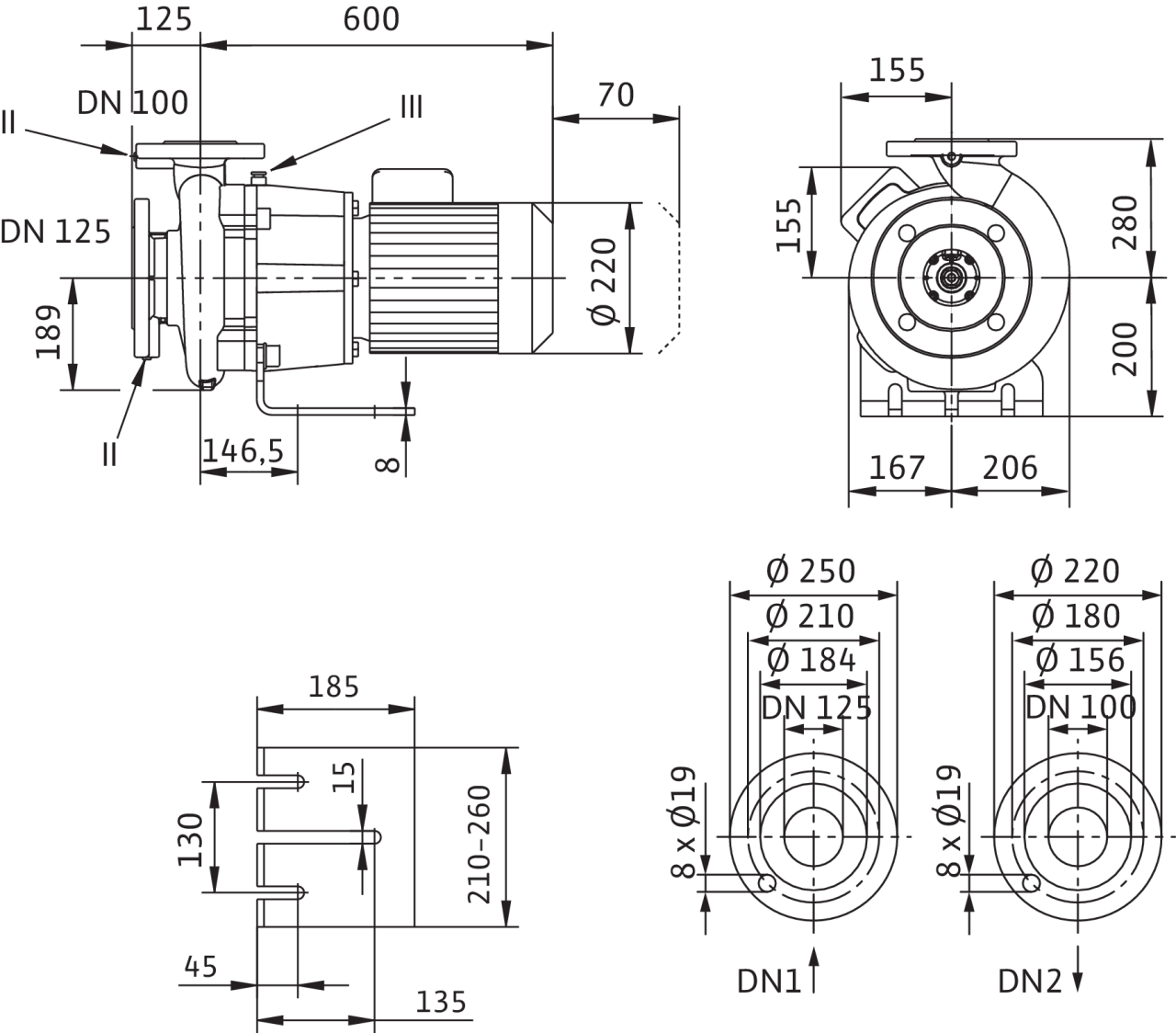

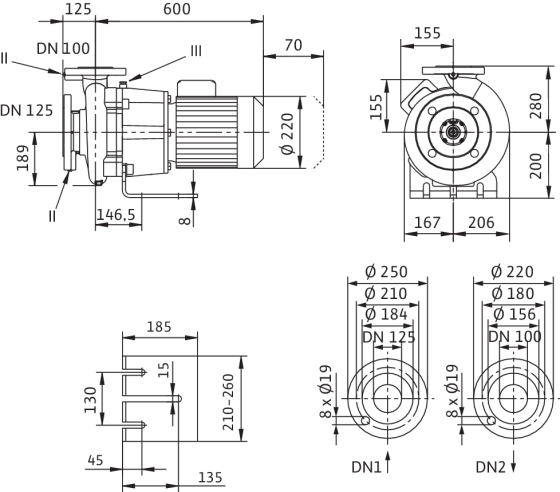

Mjere i mjerni crteži

CronoBloc-BL

CronoBloc-BL

II Priključak za mjerenje tlaka R1/8; III Odzračivanje R1/8

CronoBloc-BL

Karakteristične krivulje

CronoBloc-BL 100/145-1,5/4 - 100/170-4/4, 4-pole, 50 Hz

CronoBloc-BL 100/145-1,5/4 - 100/170-4/4, 4-pole, 50 Hz
CronoBloc-BL 100/145-1,5/4 - 100/170-4/4, 4-pole, 50 Hz

Plan priključaka

IPL

IPL

∆: Priključna shema trokutastog uključivanja

Y: Priključna shema zvjezdastog uključivanja

Potrebna lokalna zaštitna sklopka motora. Kontrolirati smjer okretanja! Za promjenu smjera okretanja zamijeniti bilo koje dvije faze.

P2≤ 3 kW3~400 V Y
 3~230 V ∆
P2≥ 4 kW3~690 V Y
 3~400 V ∆

Nakon uklanjanja mostova moguće je pokretanje Y-∆.

IPL

Informacije o naručivanju

Information for order placements
  • Proizvod
    Wilo
  • Naziv proizvoda
    CronoBloc-BL 100/160-3/4
  • Broj EAN
    4048482110653
  • Broj artikla
    2097217
  • Težina bruto cca m
    124.0 kg
  • Težina neto cca m
    99 kg
  • Ukupna dužina L
    725.0 mm
  • Visina bez ambalaže H
    480 mm
  • Boja
    Zeleno
  • Svojstvo ambalaže
    Transportno pakiranje
  • Vrsta pakiranja
    Europaleta
  • Broj po sloju
    1
  • Širina bez ambalaže L
    373.0 mm
  • Minimalna količina za narudžbu
    1
  • Količina po paleti
    1
