Kompaktno postrojenje za povišenje tlaka prema DIN 1988 i DIN EN 806, za neposredno ili posredno priključivanje. Sastoji se od normalno usisavajućih, paralelno spojenih, vodoravnih visokotlačnih centrifugalnih pumpi od plemenitog čelika u izvedbi sa suhim rotorom. Montirano je na osnovnom okviru sa cjevovodnim sustavom od plemenitog čelika, uklj. regulacijski i upravljački uređaj sa svim potrebnim mjernim i postavnim uređajima.

Za potpuno automatsku vodoopskrbu i povišenje tlaka u stambenim, poslovnim i upravnim zgradama, hotelima, bolnicama, robnim kućama kao i u industrijskim sustavima.

Za transportiranje pitke vode, potrošne vode, vode za hlađenje, vode za gašenje požara (osim vode za vatrogasne uređaje prema normi DIN 14462 i uz odobrenje lokalnih službi za protupožarnu zaštitu) ili drugih vrsta potrošne vode koje ni kemijski niti mehanički ne napadaju upotrijebljene materijale te koje ne sadržavaju abrazivne sastojke niti tvari s dugim vlaknima.

Osobitosti / prednosti proizvoda

• Robustni sustav u skladu sa svim zahtjevima standarda DIN 1988 (EN 806)
• WRAS/KTW - odobrenje za sve dijelove pumpe koji dolaze u doticaj s medijem (EPDM izvedba)
• Pumpe serije MHI u kombinaciji s motorima IE2 IEC motorima (od 0,75 kW)
• Klizno-mehanička brtva neovisna o smjeru vrtnje pumpi
• Dijelovi u dodiru s medijem su postojani na koroziju
• Potpuno elektronički regulator Economy (ER2/ER3-4) s regulacijskom elektronikom i LE diodama za prikaz stanja postrojenja, analognim i digitalnim ulazima i izlazima
• Tvornička kontrola i prednamještanje prema optimalnom radnom području (uključujući i certifikat kontrole pri preuzimanju prema uzoru na EN10204 - 3.1)

Oprema/funkcija

• Visokotlačne centrifugalne pumpe od plemenitog čelika serije MHI
• Osnovni okvir od elektrolitički pocinčanog čelika s prigušnicima vibracija namjestive visine koji služe za izolaciju od vibracijske buke tijela
• Zaporna armatura na usisnoj i tlačnoj strani svake pumpe
• Nepovratni ventil na tlačnoj strani svake pumpe
• Membranska tlačna posuda 8 l, PN16 uklj. protočnu armaturu prema DIN 4807, na tlačnoj strani
• Senzor tlaka (4 - 20 mA), na tlačnoj strani
• Manometar, s tlačne strane
• Automatsko upravljanje pumpom pomoću potpuno elektroničkog

Regulator Economy (ER) u kućištu od čeličnog lima boje RAL 7035, strukturni lak, stupanj zaštite IP 54 koja se sastoji od ugrađenog napajanja upravljačkim naponom, regulacijske elektronike, analognih i digitalnih ulaza i izlaza

Posluživanje/prikazi

• Potpuno elektronički regulator Economy (ER2/ER3-4) koji se sastoji od naponskog napajanja, regulacijske elektronike, analognih i digitalnih ulaza i izlaza
• Namještanje pogonskih parametara pomoću potenciometra, sklopke s kukom i rotacijske sklopke
• LE diode za prikaz stanja postrojenja (pogon/smetnja/nedostatak vode)
• Namještanje vrste rada pumpe preko sklopke H-0-A
• glavna sklopka

Regulacija

• Potpuno automatska regulacija za 2 - 4 neregulirane pumpe pomoću usporedbe zadane/stvarne vrijednosti
• Signal osjetnika od 4 - 20 mA (nadzor prekida žice) za stvarnu vrijednost regulirane veličine
• Automatsko uključenje pumpe/i vršnog opterećenja ovisno o opterećenju ovisno o reguliranoj veličini konstantnog tlaka, p-c
• Isključivanje pumpe osnovnog opterećenja optimizirano za tlačni udar preko 2. Razina tlaka nakon oslobađanja sloga zaustavnog hoda (1 - 180 s)
• Automatska, namjestiva izmjena pumpi s optimiranjem vremena rada:
• Kod svakog ponovljenog zahtjeva nakon mirovanja postrojenja izmjenjuje se pumpa osnovnog opterećenja bez uzimanja u obzir sati rada
• Izmjena pumpi nakon sati rada, ciklička izmjena pumpe osnovnog opterećenja nakon šest sati rada
• Slobodno odaberiv način rada pumpi (ručno, isklj., automatski)
• Automatski probni rad pumpe (kratkotrajno uhodavanje pumpe nakon duljeg mirovanja):
• Mogućnost aktiviranja
• Vrijeme između dvaju probnih pogona pumpe (oko 10 s) deset sati
• Isključivanje kod količine nula preko tlaka i vremena
• Sklopka H-0-A (ručno-nula-automatika): Predodabir vrste rada pumpi i ručni pogon kod smetnje na regulatoru „Ručno“ (pogon u nuždi/testni pogon na mreži, postoji zaštitni kontakt namota (motora), resetira se ovisno o vremenu), „0“ (pumpa je isključena – uključenje nije moguće pomoću upravljanja ) i „Automatski“ (pumpa je preko upravljanja odobrena za automatski pogon), potvrđivanje dojava pogrešaka u položaju 0

Nadzor

• Interni nadzor struje motora s pretvaračem ili
• Vanjska zaštita motora preko termistorskog osjetnika (PTC) odnosno preko zaštitnog kontakta namota (WSK)
• Osiguranje mrežnih dovodnih vodova pumpe pomoću zaštitnih osigurača uređaja (rastalni osigurači)
• Nadzor maks. i min. vrijednosti sustava pomoću namjestivih granica i vremena odgode
• Zaštita od nedostatka vode preko kontakta, npr. za sklopku s plovkom ili tlačnu sklopku
• Opcijska zaštita od nedostatka vode preko elektroda i razinskih releja
• Automatsko prebacivanje pogonske pumpe na rezervnu pumpu u slučaju smetnje
• Ponašanje u slučaju smetnje osjetnika koje se može unaprijed odabrati

Sučelja

• Beznaponski kontakt (24 V/DC, 1 A) za skupnu dojavu smetnje (SSM)
• Ulaz za kontakt zaštite od nedostatka vode
• Opcija: Beznaponski kontakti (24 V/DC, 1 A) za pojedinačnu i dojavu pogona i dojave smetnje

Opcionalna dodatna oprema (ugradnja u tvornici ili naknadno nakon tehničke provjere)

• Zaštita od rada na suho SK 277, razinski relej SR-NW
• Brojilo radnih sati po svakoj pumpi, dojava rada
• Tlačna sklopka, digitalni prikaz tlaka

Preporučena dodatna oprema (naručiti zasebno)

• Opcionalni ugradni sklop WMS za osiguranje od nedostatka vode
• Fleksibilni priključni vodovi ili kompenzatori
• Predspremnik za sustav odvajanja
• Membranska tlačna posuda
• Navojne kapice kod sustava sa zajedničkim cjevovodnim sustavom s navojima

Primijenjene norme

• Tehnička pravila za instalacije pitke vode (TRWI) DIN 1988 (EN806)
• Membranske tlačne posude / membranske ekspanzijske posude DIN 4807
• Opremanje postrojenja jake struje elektroničkim pogonskim sredstvima EN 50178
• Električna oprema strojeva EN 60204-1
• Sigurnost električnih uređaja za kućansku uporabu i slične svrhe EN 60335-1
• Kombinacije niskonaponskih uključnih uređaja EN 60439-1/ 61439-1
• EMC otpornost na smetnje za industrijska područja EN 61000-6-2
• Emitiranje EMC smetnji za stambeno područje, poslovna i industrijska područja kao i mala poduzeća EN 61000-6-3

Pogonski podatci

• Medij
  Water
• Broj pumpi
  3
• Maksimalni radni tlak PN
  10 bar
• Dovodni tlak
  6 bar

Podatci o motoru

• Mrežni priključak
  3~400 V, 50 Hz
• Nazivna snaga motora P₂
  0.75 kW
• Nazivna struja I_N
  1.95 A
• Nazivni broj okretaja n
  2900 rpm
• Klasa izolacije
  F
• Stupanj zaštite motora
  IP54
• Stupanj zaštite uključnog uređaja
  IP54

Materijali

• Kućište pumpe
  1.4301
• Radno kolo
  1.4301
• Vratilo
  1.4301
• Brtva vratila
  BQ1E3GG
• Materijal brtve
  EPDM
• Materijal cjevovodnog sustava
  1.4571

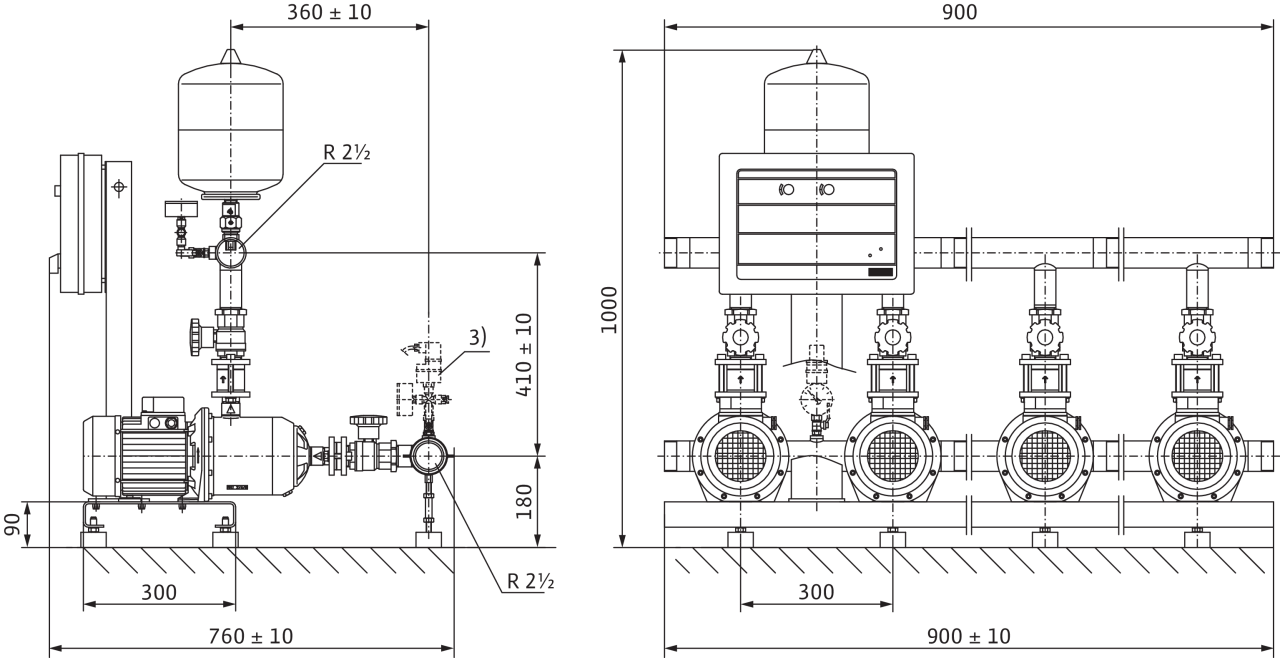

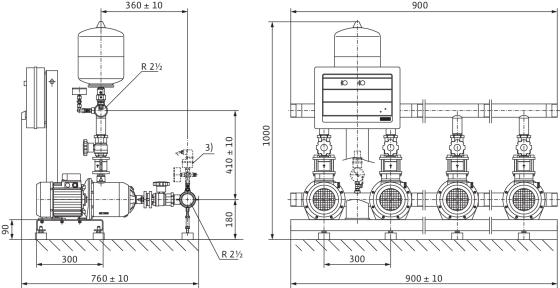

Dimenzije montaže

• Priključak cijevi s usisne strane DNs
  R 2½
• Priključak cijevi s tlačne strane DNd
  R 2½

Informacije o plasmanu naručivanja

• Proizvod
  Wilo
• Naziv proizvoda
  Economy CO-3 MHI 802/ER
• Težina neto cca m
  94 kg
• Broj artikla
  2520811
