SiFlux 21-IL-E 80/140-7,5/2-SC-16-T4
List s tehničkim podatcima
Hidraulički podatci
-
Broj pumpi3
-
Maksimalni radni tlak PN16 bar
-
Min. temperatura medija Tmin0 °C
-
Maks. temperatura medija Tmax100 °C
-
Temperatura okoline min. Tmin5 °C
-
Maks. temperatura okoline Tmax40 °C
Podatci o motoru
-
Mrežni priključak3~380 V, 50/60 Hz
-
Snaga vratila P2(Q=maks.) odab. radnog kola * broj pumpi7500 W
-
Nazivna snaga motora P27,50 kW
-
Nazivna struja IN13,20 A
-
Broj okretaja maks. nmax2900 1/min
-
Emitiranje smetnjiEN 61800-3
-
Otpornost na smetnjeEN 61800-3
-
Stupanj zaštite motoraIP55
Materijali
-
Kućište pumpe5.1301, KTL premaz
-
Radno koloCast iron
-
Brtva vratilaAQ1EGG
Dimenzije montaže
-
Priključak cijevi s usisne straneDN 80
-
Priključak cijevi s tlačne straneDN 80
Informacije o plasmanu naručivanja
-
ProizvodWilo
-
Naziv proizvodaSiFlux 21-IL-E 80/140-7,5/2-SC-16-T4
-
Broj EAN4048482422589
-
Broj artikla4189240
-
Težina neto cca m1408 kg
-
Težina bruto cca m1709,0 kg
-
Duljinska mjera s ambalažom3000 mm
-
Visinska mjera s ambalažom1500 mm
-
Širinska mjera s ambalažom2380 mm
-
Svojstvo ambalažeProdajno pakiranje
-
Vrsta pakiranjaPosebna paleta
-
Minimalna količina za narudžbu1
Opisni tekst
Visokoučinkovito, predmontirano postrojenje s više pumpi za primjene u grijanju i klimatizaciji koje se sastoji od ploče postolja s prigušnicima vibracija, razmačnicima prirubnica, 2 lakirana čelična razdjelnika, s manometrima s usisne i tlačne strane, n elektronički upravljanih Inline pumpi (uklj. 1 rezervnu pumpu), uključnog uređaja SCe-HLKK s priključkom, nepovratnih ventila na strani krajnjeg tlaka, ručnih zapornih ventila, protuprirubnica s brtvom na strani punjenja i na strani krajnjeg tlaka, konusa i davača diferencijalnog tlaka s priključnim vodovima.
Ovo samostalno postrojenje spremno za rad koncipirano je prije svega za pumpanje ogrjevne vode (prema VD 2035), hladne vode i smjese vode i glikola bez abrazivnih tvari u zatvorenim kružnim tokovima postrojenja grijanja, klimatizacije i rashladnih uređaja. S klizno-mehaničkom brtvom za pumpanje vode do Tmaks.=+120 °C.
Uputa: Ako se primjenjuju mješavine vode i glikola (ili transportirani mediji s viskoznošću različitom od čiste vode), prije primjene potrebno je zatražiti odobrenje tvrtke Wilo.
Komponente
Uključni uređaj
Hardver
Potpuno elektronički Smart Controller (SCe) u kućištu od čeličnog lima koji se sastoji od internog naponskog napajanja, mikroprocesora sa Soft-SPS-om, analognih i digitalnih ulaza i izlaza, LC zaslon (s pozadinskim osvjetljenjem) za prikaz pogonskih podataka, parametara regulatora, pogonskih stanja pumpi, dojava pogrešaka i memorije povijesti. LE diode za prikaz stanja pogona (pogon/smetnja). Namještanje radnih parametara i detektiranje dojava smetnje preko tehnologije "crvenog gumba". Glavna sklopka s mogućnošću fiksiranja. Kontakti bez potencijala za skupne dojave rada i skupne dojave smetnje (SBM/SSM). Kontakti za Vanjsko uključivanje / isključivanje i drugu zadanu vrijednost. Nadzor prekida žice staze transmitera. Osiguranje motora pumpe i pretvarača frekvencije u verziji s izravnim pokretanjem: preko zaštitne sklopke motora, u verziji SD: Osigurač u kombinaciji s termičkim izvršnim članovima. Kontaktor za uključenje pumpi u verziji SD, uključujući termičke izvršne članove i vremenske releje u kombinaciji zvijezda-trokut.
Automatsko uključenje ovisno o opterećenju od 1 do n pumpe(i) vršnog opterećenja ovisno o reguliranim veličinama
- Tlak – konstantan, p-c
- Diferencijalni tlak – konstantan, dp-c
- Regulator temperature, n=f (Tx)
- Regulator broja okretaja, n=f (analog In)
- Diferencijalna temperatura - konstantna, dT
Pretvarač frekvencije sa sinusnim filtrom za kontinuiranu regulaciju pumpe osnovnog opterećenja. Prikaz stvarne vrijednosti preko analognog signala 0 - 10 V za mogućnost vanjskog mjerenja / mogućnost prikazivanja, 10 V odgovara graničnoj vrijednosti osjetnika. Vanjsko namještanje zadane vrijednosti pomoću signala od 4...20 mA.
Dodatni troškovi za opcionalne module i module za povezivanje na sustave za automatsko upravljanje zgradom i sabirničke sustave (ugradnja tvornički ili naknadno nakon tehničkog pojašnjavanja).
Sklopka H-0-A (ručno-nula-automatika): Predodabir vrste rada pojedinačnih pumpi i ručnog pogona u slučaju „ručne“ smetnje regulatora (pogon u nuždi / testni pogon mreže, postoji zaštita motora), „O“ (pumpa isključena - nije moguće uključivanje preko upravljanja) i „auto“ (pumpa oslobođena za upravljanje u automatskom pogonu). Analitički relej za dojave pozitivnog temperaturnog koeficijenta i pojedinačne dojave rada i smetnje. Pretvarač 0/2 - 10 V za 0/4…20 mA, uređaj za meki zalet za pumpe vršnog opterećenja, priključak na BMS sustave VDI 3814.
Sabirnički sustavi: BACnet, LON-Bus, Modbus RTU.
Softverske funkcije
Potpuno automatsko upravljanje s 1 do 4 pumpe s pumpom osnovnog opterećenja upravljanom frekvencijom pomoću usporedbe zadane i stvarne vrijednosti. Signal senzora 4 - 20 mA (nadzor prekida žice) za reguliranu veličinu stvarna vrijednost. Vođenje izbornikom pomoću simbola i brojeva izbornika. Može se birati između 2 namještanja parametara: izbornik Easy (modus zadane vrijednosti i regulacijski modus) ili izbornik Expert (parametri pogona i regulatora). Sa ili bez rezervne pumpe, odabir mora izvršiti korisnička služba. Automatski prijelaz na rezervnu pumpu u slučaju smetnje pogonske pumpe. Moguć je slobodan odabir vrste rada (ručno, isključeno, automatski). Brojač sati rada za svaku pumpu i svako postrojenje. Prikaz uklopno-isklopnih ciklusa za svaku pumpu i svako postrojenje.
Mogućnost automatskog namještanja izmjene pumpi:
- Standardne postavke: Signal - pumpa osnovnog opterećenja izmjenjuje se kod svakog novog upita, bez obzira na sate rada
- Alternativno: Izmjena pumpi nakon sati rada, ciklička izmjena pumpe za osnovno opterećenje nakon namjestivih sati rada
Probni rad automatske pumpe (kratkotrajno pokretanje pumpe)
- može se uključiti
- Vrijeme između dva probna rada pumpe programabilno po izboru
Nadzor najvećih i najmanjih vrijednosti sustava pomoću namjestivih vremena odgode i graničnih vrijednosti. Vanjsko uključivanje / isključivanje putem kontakta za isključivanje automatskog pogona postrojenja. Registar smetnji za posljednjih 16 smetnji. Prebacivanje zadane vrijednosti, druga zadana vrijednost može se uključiti preko kontakta. Moguća promjena smjera za SBM i SSM logiku. Tvornički prethodno namješteni parametri za jednostavno puštanje u pogon / uređaj za pokretanje.
Poštovane norme
Električna oprema strojeva EN 60204-1
Kombinacije niskonaponskih uključnih uređaja EN 61439-1 i -2
Elektromagnetska kompatibilnost (EMC) - otpornost na smetnje za industrijska područja EN 61000-6-2
Elektromagnetska kompatibilnost - emitiranje smetnji za stambeno područje, poslovna i zanatlijska područja, kao i mala poduzeća
EN 61000-6-3 (samo za SC-FC do 7,5 kW, osim toga: EN 61000-6-4 emitiranje smetnji za industrijska područja)
Granične vrijednosti za učinkovitost motora prema IEC TS 60034-31 Ed. 1
pumpi
Centrifugalna pumpa sa suhim rotorom u izvedbi inline s ugrađenim pretvaračem frekvencije za elektroničko upravljanje u vrsti rada "diferencijalni tlak - konstantan" (dp-c).
Razina posluživanja jednim pritisnim gumbom
- Određivanje zadane vrijednosti ili prilagođavanje broja okretaja
- Odabir regulacijskog modusa
?p-c (diferencijalni tlak konstantan)
n konstantan (broj okretaja)
PID regulator
- Pumpa uklj./isklj.
- Odabir vrste rada (za pogon dvostrukih pumpi):
- Glavni/rezervni modus
- Paralelni pogon
- Konfiguracija pogonskih parametara
- Potvrda pogreške
Zaslon pumpe za prikaz
- Vrsta regulacije
- Zadana vrijednost (diferencijalnog tlaka ili broja okretaja)
- Pogreške i signali upozorenja
- Stvarne vrijednosti (npr. potrošnje struje, stvarne vrijednosti senzora)
- Pogonski podatci (npr. potrošnja struje, sati rada)
- Podatci o stanju (npr. status releja skupne dojave smetnje (SSM) i skupne dojave rada (SBM))
- Podatci o uređaju (npr. oznaka pumpe)
Sučelja
- Upravljački ulaz „Prednost isklj.”
- Upravljački ulaz "Vanjska izmjena pumpi" (djeluje samo kod pogona s dvostrukom pumpom)
- Analogni ulaz 0 - 10 V, 2 - 10 V, 0 - 20 mA, 4 - 20 mA za regulacijski modus (DDC) ili za daljinsko namještanje zadane vrijednosti
- Analogni ulaz 0 - 10 V, 2 – 10 V, 0 - 20 mA, 4 – 20 mA za signal stvarne vrijednosti davača tlaka
- Infracrveno sučelje za bežičnu komunikaciju s Wilo IR modulom i pogonskim uređajem i uređajem za održavanje Wilo IR monitora
- Utično mjesto za Wilo IF module za priključak na automaciju zgrade
- Konfigurabilna beznaponska dojava smetnje i dojava pogona / dojava spremnosti za rad
- Sučelje za priključivanje dvostrukih pumpi
Trofazni motor s pretvaračem frekvencije, integriranim upravljanjem za dvije pumpe, namjestivim vremenskim intervalom za izmjenu pumpi (u vrsti rada s dvije pumpe), integriranom potpunom zaštitom motora, različitim vrstama rada za grijanje (HV) ili klimatizaciju (AC), pristupnom blokadom, različitim razinama posluživanja: standardno/održavanje.
Оpseg isporuke
- Postrojenje s više pumpi Wilo-SiFlux
- Upute za ugradnju i uporabu Wilo-SiFlux
- Upute za ugradnju i uporabu pumpe
- Upute za ugradnju i uporabu uključnog uređaja
Pogonski podatci
-
MedijWater
-
Broj pumpi3
-
Min. temperatura medija Tmin0 °C
-
Maks. temperatura medija Tmax100 °C
-
Maksimalni radni tlak p16 bar
-
Maks. temperatura okoline Tmax40 °C
Podatci o motoru
-
Emitiranje smetnjiEN 61800-3
-
Otpornost na smetnjeEN 61800-3
-
Klasa energetske učinkovitosti motoraIE4
-
Mrežni priključak3~380 V, 50/60 Hz
-
Nazivna snaga P27500,0 W
-
Broj okretaja maks. nmax2900 1/min
-
Nazivna struja IN13,20 A
-
Stupanj zaštite motoraIP55
Materijali
-
Kućište pumpe5.1301, KTL premaz
-
Radno koloCast iron
-
Brtva vratilaAQ1EGG
-
Materijal cjevovodnog sustavaSteel
Dimenzije montaže
-
Priključak cijevi s usisne straneDN 80
-
Priključak cijevi s tlačne straneDN 80
Informacije o plasmanu naručivanja
-
ProizvodWilo
-
Naziv proizvodaSiFlux 21-IL-E 80/140-7,5/2-SC-16-T4
-
Težina neto cca m1408 kg
-
Broj artikla4189240

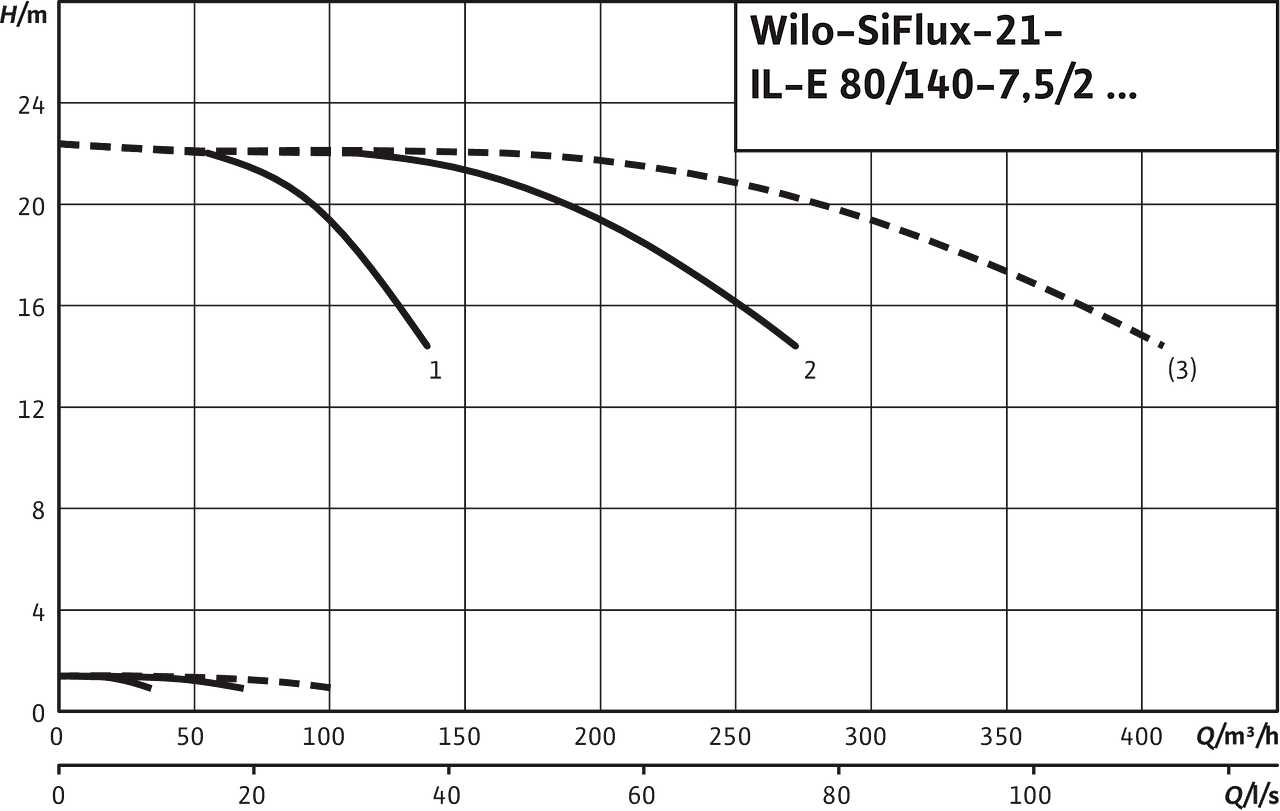

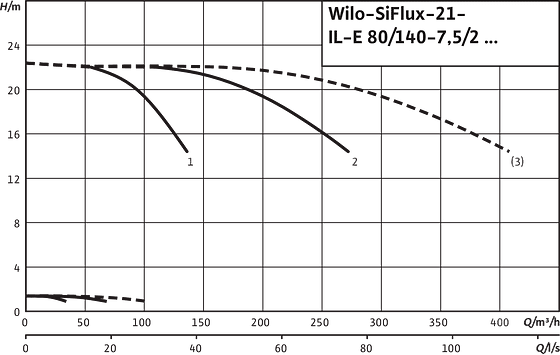

Karakteristične krivulje
SiFlux21- IL-E 80/140-7.5/2

Napomena:
Pogon cjelokupnog sustava SiFlux uključujući rezervnu pumpu (isprekidana krivulja) nije serijski predviđen. Rezervna pumpa služi isključivo kao rezervni agregat kod kvara jedne od pogonskih pumpi (krivulja 1 i 2).

Plan priključaka
IL-E

L1, L2, L3: | Mrežni priključak 3~440 V ±10 %, 50/60 Hz; 3~400 V ±10 %, 50/60 Hz; 3~380 V -5 %/+10 %, 50/60 Hz |
PE: | Priključak zaštitnog voda |
DDG: | Priključak za davač diferencijalnog tlaka |
In1 (1): | Stvarna vrijednost ulaza 0-10 V/0-20 mA; 2-10 V/4-20 mA |
GND (2): | Priključak mase za In1 i In2 |
+ 24 V (3): | Izlaz istosmjernog napona za jedno eksterno trošilo/davač. Opterećenje maks. 60 mA |
IN2: | Zadana vrijednost ulaza 0-10 V/0-20 mA; 2-10 V/4-20 mA |
MP: | Multi Pump, sučelje za menadžment duplih pumpi |
Ext. off: | Upravljački ulaz „Prednost isklj.“Pumpa se može uključiti ili isključiti preko vanjskog kontakta bez potencijala (24 V DC/10 mA). |
SBM:* | Beznaponska skupna dojava rada (izmjenjivač prema VDI 3814) |
SSM:* | Beznaponska skupna dojava smetnje (izmjenjivač prema VDI 3814) |
AUX: | Vanjska izmjena pumpi (samo kod pogona s duplimpumpama). Preko vanjskog beznaponskog kontakta može se izvršiti izmjena pumpi (24 V DC /10 mA) |
DIP prekidači | 1: Prebacivanje između pogonskog (O) i servisnog modusa (S)2: Izbornik za aktiviranje/deaktiviranje blokade pristupa |
Opcija: | IF moduli za povezivanje u automaciju zgrade |
* Opteretivost kontakta za SBM (skupnu dojavu rada) i SSM (skupnu dojavu smetnji): min.: 12 V DC/10 mA maks.: 250 V AC, 1 A |

Informacije o naručivanju
Informacije o plasmanu naručivanja
-
ProizvodWilo
-
Naziv proizvodaSiFlux 21-IL-E 80/140-7,5/2-SC-16-T4
-
Broj EAN4048482422589
-
Broj artikla4189240
-
Težina bruto cca m1709,0 kg
-
Težina neto cca m1408 kg
-
Ukupna dužina L1953,0 mm
-
Visina bez ambalaže H1409 mm
-
Bojazeleno/crno/srebrno
-
Svojstvo ambalažeProdajno pakiranje
-
Vrsta pakiranjaPosebna paleta
-
Broj po sloju1
-
Širina bez ambalaže L2731,0 mm
-
Minimalna količina za narudžbu1
-
Količina po paleti1
-
Dostupnost na tržištu2014-09-01
-
Date of introduction2014-09-01
