Star-STG 25/6 | Wilo

Slično kao na slici

Star-STG 25/6

Broj artikla: 4050266

Hidraulički podatci
Maksimalni radni tlak PN	10 bar
Min. temperatura medija T_min	-10 °C
Maks. temperatura medija T_max	110 °C

Materijali
Kućište pumpe	Sivi lijev
Radno kolo	PP
Vratilo	Plemeniti čelik
Materijal ležaja	Ugljen, impregnirano metalom

Podatci o motoru
Mrežni priključak	1~230 V, 50 Hz
Nazivna struja I_N	0,28 A
Broj okretaja maks. n_max	2750 1/min
Potrošnja struje P1(Q=maks.) odab. radnog kola * broj pumpi P1	63 W
Emitiranje smetnji	EN 61000-6-3
Otpornost na smetnje	EN 61000-6-2
Stupanj zaštite motora	IP44

Dimenzije montaže
Priključak cijevi s usisne strane	G 1½
Ugradna dužina l0	180 mm

Star ST

Star-E

Motor postojan na struju blokiranja

Jednofazni motor (EM), 2-polni 1~230 V, 50 Hz

S ugrađenim kondenzatorom

Podatci o proizvodu
Proizvod	Wilo
Naziv proizvoda	Star-STG 25/6
Broj artikla	4050266
Broj EAN	4016322469667
Boja	Zeleno
Minimalna količina za narudžbu	1
Dostupnost na tržištu	2012-09-01

Ambalaža
Vrsta pakiranja	Karton
Svojstvo ambalaže	Prodajno pakiranje
Količina po paleti	180
Broj po sloju	30

Mjere i težine
Duljinska mjera s ambalažom	156 mm
Duljina L	130 mm
Visinska mjera s ambalažom	132 mm
Visina H	100 mm
Širinska mjera s ambalažom	188 mm
Širina W	180 mm
Težina bruto cca m	2,7 kg
Težina neto cca m	2,6 kg

Optočna pumpa s mokrim rotorom s posebnom hidraulikom za primarne optoke solarnih i geotermičkih sustava. S ručnim 3-stupanjskim uključivanjem broja okretaja i jednofaznim motorom postojanim na struju blokiranja. Kućište pumpe od sivog lijeva s katodnim premazom. Radno kolo od GF polipropilena. Osovina od plemenitog čelika s ugljenim kliznim ležajevima impregniranima metalom.

Pogonski podatci
Min. temperatura medija T_min	-10 °C
Maks. temperatura medija T_max	110 °C
Temperatura okoline min. T_min	-10 °C
Maks. temperatura okoline T_max	40 °C
Maksimalni radni tlak PN	10 bar

Podatci o motoru
Emitiranje smetnji	EN 61000-6-3
Otpornost na smetnje	EN 61000-6-2
Mrežni priključak	1~230 V, 50 Hz
Potrošnja struje P_{1 max}	63 W
Broj okretaja maks. n_max	2750 1/min
Nazivna struja I_N	0,28 A
Stupanj zaštite motora	IP44
Kabelska uvodnica	1 x PG11

Materijali
Kućište pumpe	Sivi lijev
Radno kolo	PP
Vratilo	Plemeniti čelik
Materijal ležaja	Ugljen, impregnirano metalom

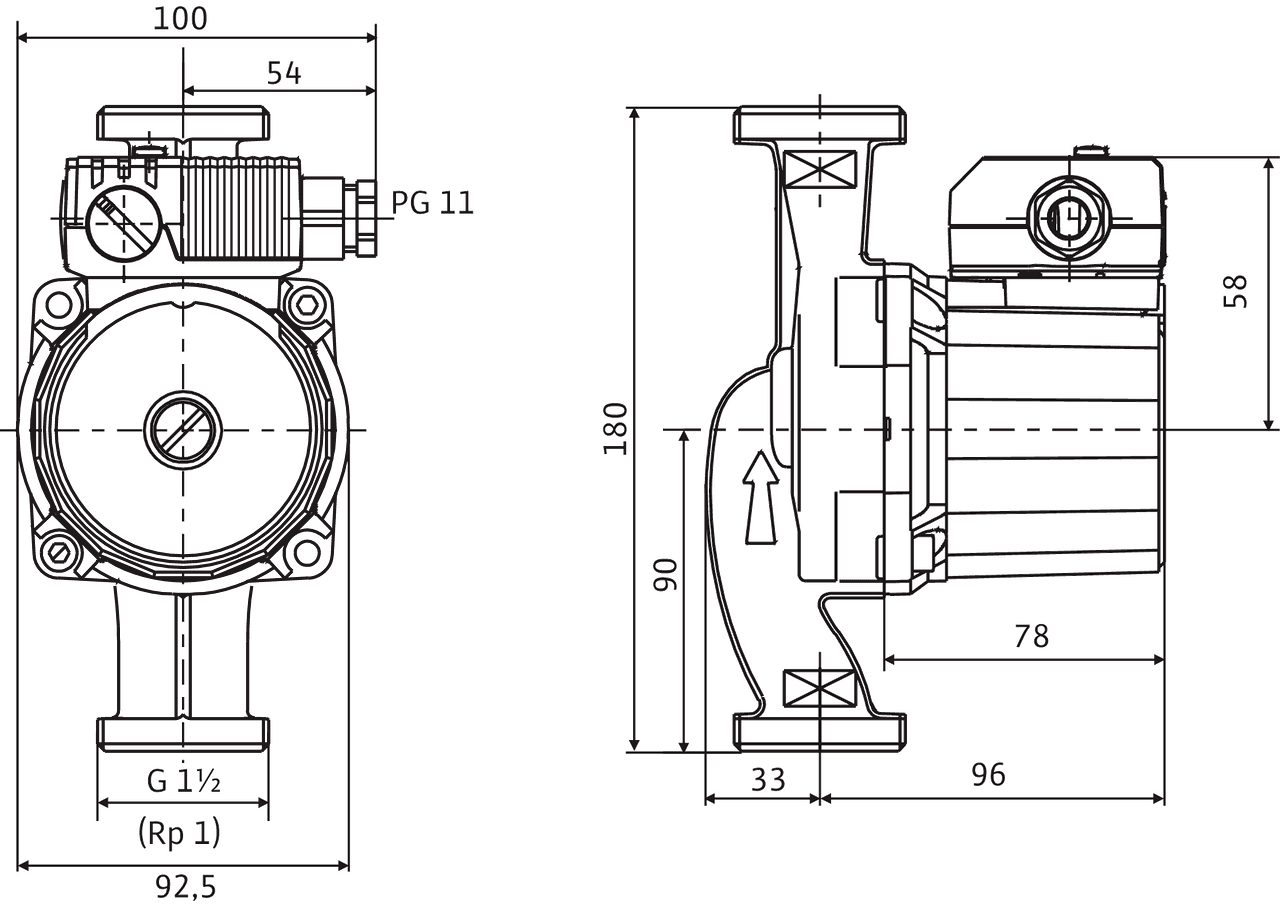

Dimenzije montaže
Priključak cijevi s usisne strane	G 1½
Priključak cijevi s tlačne strane	G 1½
Ugradna dužina l0	180 mm

Informacije o plasmanu naručivanja
Proizvod	Wilo
Naziv proizvoda	Star-STG 25/6
Težina neto cca m	2,6 kg
Broj artikla	4050266

Upute za ugradnju i uporabu

Wilo-Star ST 15/40

Broj artikla	4176741
Izdanje	0009
Broj stranica	122

PDF (59 KB)

Wilo-Star STG

Broj artikla	2028694
Izdanje	2012-11
Broj stranica	2

PDF (3 MB)

Priključak pumpe na cijevi (3)
Vijčani spojevi / adapter
Vijčani spojevi / adapter	Vijčani spoj Rp 1 x G1½ i (komplet 72 kom.)	112047298
	Vijčani spojevi za optočne pumpe s navojnim priključkom. Vijčani spojevi od tempernog lijeva, uložni dijelovi s unutarnjim navojem za priključivanje na čelične cijevi (DIN 2440) s Whitworth cijevnim navojem prema DIN EN 10226-1. Opseg isporuke 1 komplet vijčanih spojeva od tempernog lijeva, koji se sastoji od sljedećeg: 2 preturne matice 2 uložna dijela 2 plosnate brtve
	Vijčani spoj Rp 1 x G1½ i (komplet 1 kom.)	4092741
	Vijčani spojevi za optočne pumpe s navojnim priključkom. Vijčani spojevi od tempernog lijeva, uložni dijelovi s unutarnjim navojem za priključivanje na čelične cijevi (DIN 2440) s Whitworth cijevnim navojem prema DIN EN 10226-1. Opseg isporuke 1 komplet vijčanih spojeva od tempernog lijeva, koji se sastoji od sljedećeg: 2 preturne matice 2 uložna dijela 2 plosnate brtve
	Adapter G 1½/G 2	4105914
	Adapter (navojni prstenovi) G 1 ½ na G 2 za optočne pumpe s vijčanim priključkom za priključak cijevi DN 25 na priključak cijevi DN 30. Opseg isporuke 1 komplet sastoji se od sljedećeg: 2 prstena s navojem 2 plosnate brtve
Priključak pumpe na cijevi / elementi za izjednačenje (9)
Prirubnički prsteni RF
Prirubnički prsteni RF	Prirubnički prsten RF 7, PN6	110628790
	Prirubnički prstenovi Wilo-RF služe izjednačavanju ugradne dužine u slučaju zamjene pumpe. Predviđeni su za izjednačavanje duljine pumpi s vijčanim spojem u prirubnički priključak. Izvedba u vidu ovalne prirubnice (DN 25, kružni mehanizam Ø 80 mm). Opseg isporuke 1 prirubnički prsten RF 2 brtve Vijci/matice (broj i veličina u skladu s izvedbom prirubnice)
	Prirubnički prsten RF 9, PN6	110679395
	Prirubnički prstenovi Wilo-RF služe izjednačavanju ugradne dužine u slučaju zamjene pumpe. Predviđeni su za izjednačavanje duljine pumpi s vijčanim spojem u prirubnički priključak. Izvedba u vidu okrugle prirubnice. Opseg isporuke 1 prirubnički prsten RF 2 brtve Vijci/matice (broj i veličina u skladu s izvedbom prirubnice)
	Prirubnički prsten RF 13, PN6	110679498
	Prirubnički prstenovi Wilo-RF služe izjednačavanju ugradne dužine u slučaju zamjene pumpe. Predviđeni su za izjednačavanje duljine pumpi s vijčanim spojem u prirubnički priključak. Izvedba u vidu okrugle prirubnice. Opseg isporuke 1 prirubnički prsten RF 2 brtve Vijci/matice (broj i veličina u skladu s izvedbom prirubnice)
	Prirubnički prsten RF 10, PN6	110851499
	Prirubnički prstenovi Wilo-RF služe izjednačavanju ugradne dužine u slučaju zamjene pumpe. Predviđeni su za izjednačavanje duljine pumpi s vijčanim spojem u prirubnički priključak. Izvedba u vidu okrugle prirubnice. Opseg isporuke 1 prirubnički prsten RF 2 brtve Vijci/matice (broj i veličina u skladu s izvedbom prirubnice)
Navojni prilagodni komad R
Navojni prilagodni komad R	Navojni prilagodni komad R 2, GG	110626790
	Prilagodni komadi s navojem Wilo-R služe izjednačavanju ugradne dužine u slučaju zamjene pumpe. Sastoje se od sivog lijeva i predviđeni su za izjednačavanje duljine vijčanih cijevnih spojeva. Opseg isporuke 1 prilagodni komad R 2 brtve
	Navojni prilagodni komad R 6, GG	110678493
	Prilagodni komadi s navojem Wilo-R služe izjednačavanju ugradne dužine u slučaju zamjene pumpe. Sastoje se od sivog lijeva i predviđeni su za izjednačavanje duljine vijčanih cijevnih spojeva. Opseg isporuke 1 prilagodni komad R 2 brtve
	Navojni prilagodni komad R 1, GG	110786891
	Prilagodni komadi s navojem Wilo-R služe izjednačavanju ugradne dužine u slučaju zamjene pumpe. Sastoje se od sivog lijeva i predviđeni su za izjednačavanje duljine vijčanih cijevnih spojeva. Opseg isporuke 1 prilagodni komad R 2 brtve
	Navojni prilagodni komad R 7, GG	110787094
	Prilagodni komadi s navojem Wilo-R služe izjednačavanju ugradne dužine u slučaju zamjene pumpe. Sastoje se od sivog lijeva i predviđeni su za izjednačavanje duljine vijčanih cijevnih spojeva. Opseg isporuke 1 prilagodni komad R 2 brtve
	Navojni prilagodni komad R 24, GG	110880596
	Prilagodni komadi s navojem Wilo-R služe izjednačavanju ugradne dužine u slučaju zamjene pumpe. Sastoje se od sivog lijeva i predviđeni su za izjednačavanje duljine vijčanih cijevnih spojeva. Opseg isporuke 1 prilagodni komad R 2 brtve
Toplinska izolacija (1)
Obloga toplinske izolacije, veličina 14
Obloga toplinske izolacije, veličina 14	Obloga toplinske izolacije veličine 14	4046444
Obloga toplinske izolacije, veličina 14	Odgovarajuća obloga toplinske izolacije za lokalnu toplinsku izolaciju kućišta pumpe u slučaju primjena kod grijanja. Prikladno za pojedinačne pumpe s vijčanim spojem ugradne dužine od 140 mm i 180 mm. Smanjuje toplinske gubitke pumpe do 85 % Osigurava ravnomjernu raspodjelu temperature na pumpi Smanjuje ukupnu potrebu sustava za grijanje za energijom i štedi troškove energije. Ne zagađuje podzemne vode, ne sadrži propelante, ne sadrži formaldehid, mogućnost 100-postotnog recikliranja. Upute za obradu U slučaju lokalne toplinske izolacije kućište pumpe smije se izolirati samo do razdjelne fuge (ne motor) – otvori za ispust kondenzata moraju ostati slobodni! Opseg isporuke Dvodijelna obloga toplinske izolacije

Upravljanje pumpama (1)
Uključni uređaj SK 601N
Uključni uređaj SK 601N	Uključni uređaj SK 601N	2120443
Uključni uređaj SK 601N	Uklopni sat za zidnu instalaciju za automatsko, vremenski ovisno uključivanje/isključivanje pojedinačnih Wilo pumpi s jednofaznim ili trofaznim motorom. Funkcija uključenja Automatsko, vremenski ovisno uključivanje/isključivanje preko uklopnog sata s rasponom od 24 sata u namjestiva vremena (¼ sata) Moguće paralelno upravljanje većim brojem pumpi do maks. uključne snage. Uklopni sat Rezerva hoda: 100 sati/punjiva baterija Ni-MH (gumbasta baterija tipa V80H). Točnost sata: ±1 s dnevno Izravni priključak za jednofaznu struju (1~) kod pumpi bez zaštitnih kontakata namota (WSK). Kod pumpi za trofaznu struju (3~) ili jednofaznu struju (1~) s WSK-om samo u spoju sa SK 602N / SK 622N ili kontaktorom. Opseg isporuke Uključni uređaj SK 601N 2 kabelska vijčana spoja M16 Upute za ugradnju i uporabu
