Stratos 32/1-10

List s tehničkim podatcima

Hidraulički podatci
  • Maksimalni radni tlak PN
    10 bar
  • Maks. visina dobave H
    10.00 m
  • Maks. količina protoka Q
    11.5 m³/h
  • Minimalna visina dotoka pri 50 °C
    3
  • Minimalna visina dotoka pri 95 °C
    10
  • Minimalna visina dotoka pri 110 °C
    16
  • Min. temperatura medija T
    -10 °C
  • Maks. temperatura medija T
    110 °C
  • Temperatura okoline min. T
    -10 °C
  • Maks. temperatura okoline T
    40 °C
Podatci o motoru
  • Indeks energetske učinkovitosti (EEI)
    0.20
  • Mrežni priključak
    1~230 V ±10%, 50/60 Hz
  • Nazivna struja IN
    0.13 A
  • Nazivna struja IN
    1.30 A
  • Broj okretaja min. nmin
    1400 rpm
  • Broj okretaja maks. nmax
    4450 rpm
  • Potrošnja struje (min) P1 min
    9.0 W
  • Maks. ulaz struje P1 P1 max
    190.0 W
  • Emitiranje smetnji
    EN 61800-3;2004+A1;2012 / stambeno područje (C1)
  • Otpornost na smetnje
    EN 61800-3;2004+A1;2012 / industrijsko područje (C2)
  • Kabelska uvodnica
    1 x PG7
  • Klasa izolacije
    F
  • Stupanj zaštite
    IPX4D
Materijali
  • Kućište pumpe
    5.1301, EN-GJL-250
  • Radno kolo
    PPE-GF30
  • Vratilo
    1.4122, X39CrMo17-1
  • Materijal ležaja
    Carbon graphite, all Carbon
Dimenzije montaže
  • Priključak cijevi s tlačne strane RPD
    DN 32
  • Priključak cijevi s usisne strane RPS
    DN 32
  • Ugradna dužina l0
    220 mm
Informacije o plasmanu naručivanja
  • Težina neto cca m
    8 kg
  • Proizvod
    Wilo
  • Naziv proizvoda
    Stratos 32/1-10
  • Broj artikla
    2103617

Opisni tekst

Visokoučinkovita pumpa Wilo-Stratos

elektronički regulirana,

Optočna pumpa s mokrim rotorom s najnižim pogonskim troškovima, za instalaciju u cijevi. Mogućnost primjene u svim primjenama grijanja, ventilacije i klimatizacije (-10 °C do +110 °C). S integriranom elektroničkom regulacijom snage za konstantni/varijabilni diferencijalni tlak. Serijske obloge toplinske izolacije. Serijski opremljena razinom ručnog posluživanja jednim gumbom za:

  • Pumpa uklj./isklj.
  • Odabir vrste regulacije:
    • dp-c (diferencijalni tlak konstantan)
    • dp-v (diferencijalni tlak varijabilan)
    • dp-T (diferencijalni tlak vođen temperaturom) pomoću IR monitora/Sticka, Modbusa, BACneta, LON-a ili Can-a
    • Q-Limit za ograničenje maksimalne količine protoka (namještanje samo pomoću IR štapića)
    • Rad s izvršnikom (namještanje konstantnog broja okretaja)
  • Automatsko snižavanje intenziteta rada (sa samoučenjem)
  • Namještanje zadane vrijednosti odn. broja okretaja

Grafički zaslon pumpe s prikazom koji se može okretati za vodoravni i okomiti raspored modula, za prikaz:

  • Pogonskog stanja
  • Vrste regulacije
  • Zadane vrijednosti diferencijalnog tlaka odn. broja okretaja
  • Dojava pogreške i upozorenja

Sinkroni motor prema ECM tehnologiji s najvišim korisnostima i visokim momentom pokretanja, automatskom funkcijom deblokiranja i integriranom potpunom zaštitom motora.

Svjetlosna signalizacija smetnje, beznaponska skupna dojava smetnje, infracrveno sučelje za bežičnu komunikaciju s poslužnim i servisnim uređajem Wilo-IR monitor/Stick.

Utično mjesto za Wilo-IF module Stratos sa sučeljima za automaciju zgrade GA odn. upravljanje dvostrukim pumpama (dodatna oprema: IF moduli Stratos Modbus, BACnet, LON, CAN, PLR, Ext.OFF, Ext.Min, SBM, Ext.OFF/SBM ili DP).

Kućište pumpe od sivog lijeva s katodnim premazo0m, radno kolo od plastike ojačane staklenim vlaknima, vratilo od plemenitog čelika s ugljenim ležajevima impregniranima metalom.

Kod pumpi s prirubnicom - izvedbe s prirubnicom:

  • Standardna izvedba za pumpe DN 32 do DN 65: Kombinirana prirubnica PN 6/10 (prirubnica PN 16 prema normi EN 1092-2) za protuprirubnice PN 6 i PN 16
  • Standardna izvedba za pumpe DN 80 / DN 100: Prirubnica PN 6 (dimenzionirana za PN 16 prema normi EN 1092-2) za protuprirubnicu PN 6
  • Posebna izvedba za pumpe DN 32 do DN 100: Prirubnica PN 16 (prema normi EN 1092-2) za protuprirubnicu PN 16
Pogonski podatci
  • Medij
    Water
  • Maksimalni radni tlak PN
    10 bar
  • Minimalna visina dotoka pri 50 °C
    3
  • Minimalna visina dotoka pri 95 °C
    10
  • Minimalna visina dotoka pri 110 °C
    16
Podatci o motoru
  • Indeks energetske učinkovitosti (EEI)
    0.20
  • Emitiranje smetnji
    EN 61800-3;2004+A1;2012 / stambeno područje (C1)
  • Otpornost na smetnje
    EN 61800-3;2004+A1;2012 / industrijsko područje (C2)
  • Mrežni priključak
    1~230 V, 50/60 Hz
  • Maks. ulaz struje P1 P1 max
    190.0 W
  • Broj okretaja min. nmin
    1400 rpm
  • Broj okretaja maks. nmax
    4450 rpm
  • Protection class motor
    IPX4D
  • Kabelska uvodnica
    1 x PG7
Materijali
  • Kućište pumpe
    5.1301, EN-GJL-250
  • Radno kolo
    PPE-GF30
  • Vratilo
    1.4122, X39CrMo17-1
  • Materijal ležaja
    Carbon graphite, all Carbon
Dimenzije montaže
  • Priključak cijevi s usisne strane RPS
    DN 32
  • Priključak cijevi s tlačne strane RPD
    DN 32
  • Ugradna dužina l0
    220 mm
Informacije o plasmanu naručivanja
  • Proizvod
    Wilo
  • Naziv proizvoda
    Stratos 32/1-10
  • Težina neto cca m
    8 kg
  • Broj artikla
    2103617

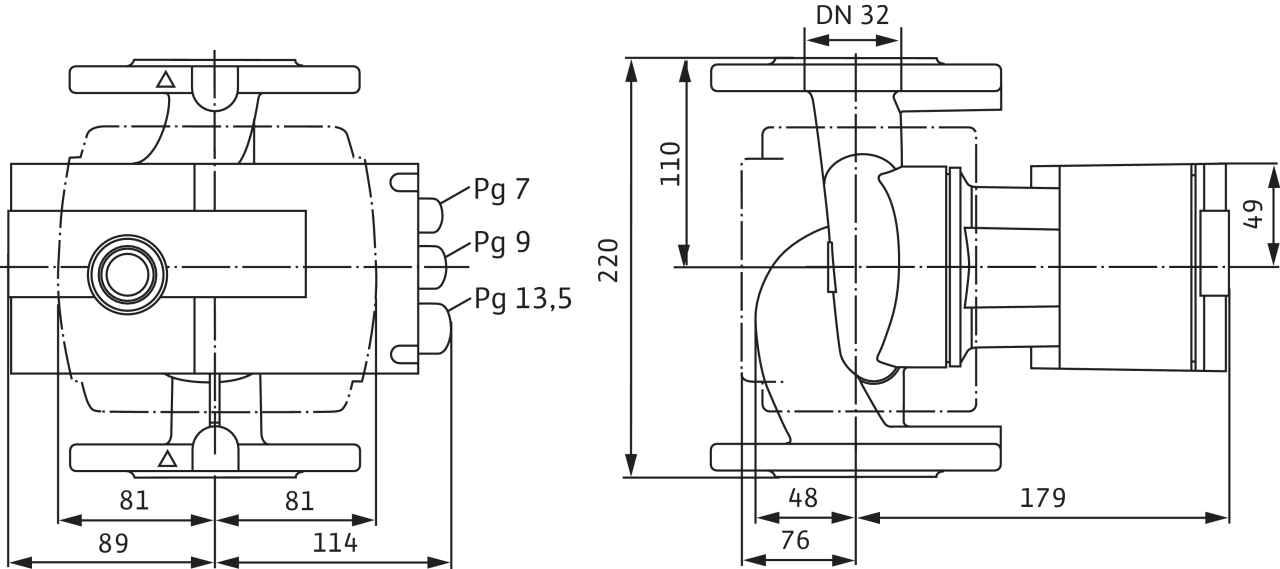

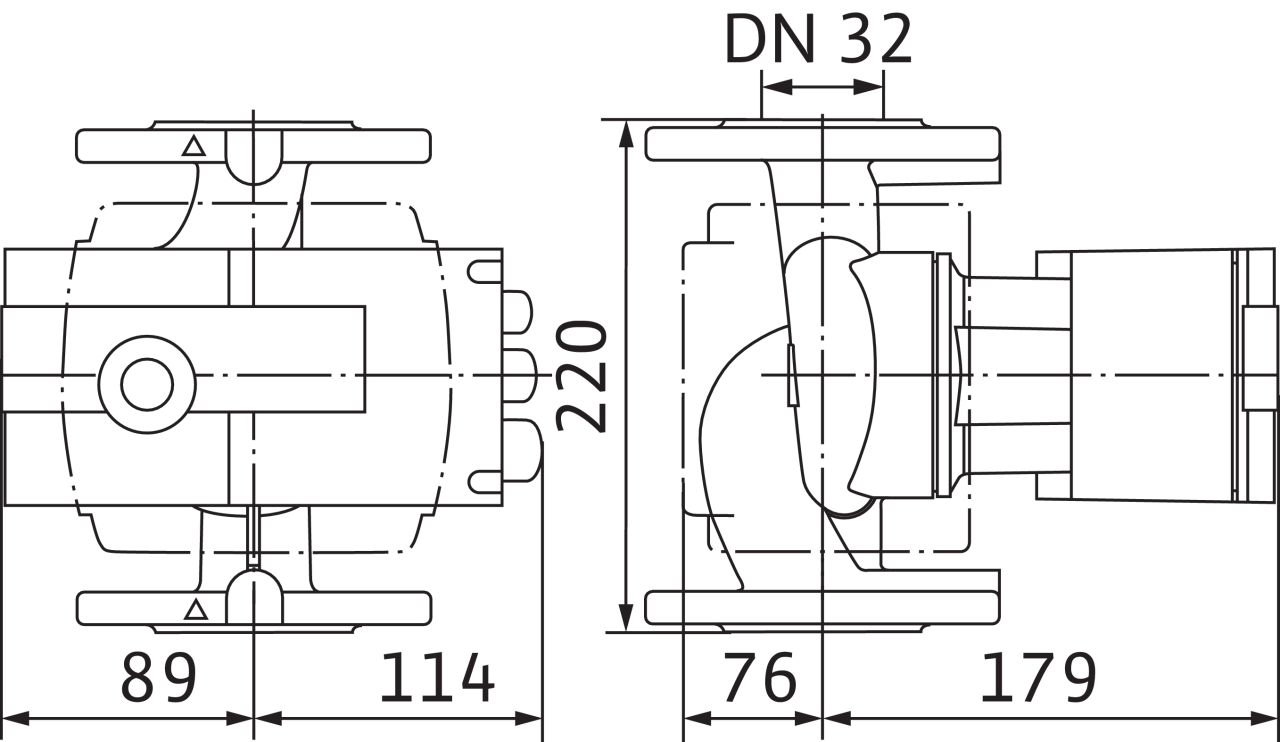

Mjere i mjerni crteži

Stratos

Stratos

Stratos

Stratos
Stratos
Stratos

Karakteristične krivulje

Stratos 32/1-10

Stratos 32/1-10
Stratos 32/1-10

Plan priključaka

Stratos

Stratos

SSM:Skupna dojava smetnje

(otvarač kontakta prema VDI 3814, opteretivost 1 A, 250 V ~)

Standard: 1~230 V, 50/60 Hz

Opcija: 3~230 V, 50/60 Hz

Stratos

Informacije o naručivanju

Information for order placements
  • Proizvod
    Wilo
  • Naziv proizvoda
    Stratos 32/1-10
  • Broj EAN
    4048482070841
  • Broj artikla
    2103617
  • Težina bruto cca m
    9.1 kg
  • Težina neto cca m
    8 kg
  • Ukupna dužina L
    220.0 mm
  • Visina bez ambalaže H
    255 mm
  • Boja
    zeleno/crno
  • Svojstvo ambalaže
    Transportno pakiranje
  • Vrsta pakiranja
    Karton
  • Broj po sloju
    8
  • Širina bez ambalaže L
    203.0 mm
  • Minimalna količina za narudžbu
    1
  • Količina po paleti
    32
