Wilo-DrainLift M
Opis serije


Osobitosti / prednosti proizvoda
- Postavljanje uz uštedu prostora
- Jednostavna montaža zahvaljujući maloj težini i velikom opsegu isporuke
- Fleksibilnost zahvaljujući dovodima koji se mogu slobodno odabrati
- Sigurnost pri radu zahvaljujući integriranoj termičkoj zaštiti motora i alarmu neovisnome o mreži
Konstrukcija
Uređaj za odvodnju otpadne vode kao instalacija od jedne ili od dvije pumpe
Primjena
Transportiranje otpadne vode koja sadrži fekalije (u skladu s normom DIN EN 12050-1), koja se do sustava kanalizacije ne može dovesti preko prirodnog slobodnog pada, i odvodnja osigurana od uspora iz mjesta za odvod ispod razine uspora (u skladu s normom DIN EN 12056-1).
Oprema/funkcija
- Pripremljeno za priključivanje
- Nadzor temperature motora
- Upravljanje razinama pomoću prekidača s plovkom
- Alarm neovisan o mreži
- Nenaponski kontakt
- Odvojivi kabel pumpe
- Blokada povratnog toka (RV verzija)
- Brtva dotoka
- Pila bušilica za provrt dotoka
- Spoj crijeva za odzračivanje
- Brtva za priključak usisne cijevi ručne membranske pumpe
- Ugradni sklop za priključivanje na tlačni cjevovod
- Pričvrsni materijal
- Materijal za zvučnu izolaciju
- Uključni uređaj
Оpseg isporuke
Uređaj za odvodnju otpadne vode spreman za priključivanje uklj.:
- Uključni uređaj s alarmom neovisnim o mreži i utikačem
- 1x brtva dotoka DN 100
- 1x kružni mehanizam za usitnjavanje za dotok DN 100
- 1x usna brtva za priključak ručne membranske pumpe ili priključak dotoka Ø 50 mm
- 1x manšeta za priključak za odzračivanje DN 70
- 1x prirubnički nastavak DN 80/100 s plosnatom brtvom, savitljivim priključkom crijeva i materijalom za učvršćivanje za tlačni priključak DN 100
- 1x nepovratni ventil DN 80 (samo M1/8RV i M2/8)
- Zaštitna izolacijska traka za zvučno izoliranu montažu
- Akumulator od 9 V
- Materijal za učvršćivanje
- Upute za ugradnju i uporabu
Ključ tipa
Npr.: | Wilo-DrainLift M1/8 (1~) RV |
M1 | M1 = instalacija od jedne pumpeM2 = instalacija od dvije pumpe |
/8 | Maks. visina dobave [m] |
(1~) | 1~: Jednofazna izvedba, 3~: Trofazna izvedba |
RV | Izvedba s blokadom povratnog tokabez navođenja: Izvedba bez blokade povratnog toka |
Tehnički podatci
- Mrežni priključak 1~230 V, 50Hz ili 3~400 V, 50Hz
- Potrošnja struje P1 = 1,3 kW
- Duljina kabela od postrojenja do uključnog uređaja 4 m / kabel s utikačem 1,5 m
- Vrsta rada S3-15%, 80 sec
- Temperatura transportiranog medija maks. 40 °C, kratkotrajno (3 min), 60 °C
- Maks. temperatura okružja 40 °C
- Slobodni kuglični prolaz 45 mm
- Tlačni priključak DN 80
- Priključak dotoka DN 40 / DN 100 / DN 150
- Odzračni priključak DN 70
- Min. visina dotoka (od razine postavljanja do sredine dotoka) 180 mm
- Vrsta zaštite (bez uključnog uređaja) IP 67
- Bruto volumen spremnika ovisno o tipu 62 do 115 l
- Uklopna zapremina ovisno o tipu 24 do 40 l
Materijali
- Kućište motora: Plemeniti čelik 1.4301
- Hidrauličko kućište: Sivi lijev EN-GJL-250
- Radno kolo: Plastika PUR
- Spremnik: Plastika PE
Opis/konstrukcija
Potopno potopivi uređaj za odvodnju otpadne vode spreman za priključenje (visina potapanja: 2 mWS, trajanje plavljenja: 7 dana) s plinonepropusnim i vodonepropusnim sabirnim spremnikom i osiguranjem od uzgona Centrifugalna pumpa s slobodno protočnim radnim kolom.
DrainLift M1/8:
Postrojenje od jedne pumpe s jednofaznim ili trofaznim motorom za automatski pogon. Uključni uređaj s utikačem sa zaštitnim kontaktom odn. s CEE utikačem za zamjenu faza, integriranim alarmom neovisnim o mreži i namjestivim zaustavnim vremenom.
Izvedba RV s blokadom povratnog toka u opsegu isporuke.
DrainLift M2/8:
Instalacija od dvije pumpe za automatski pogon (s automatskom izmjenom, rezervnim radom i radom pod vršnim opterećenjem). Zahvaljujući integriranoj dvostrukoj povratnoj zaklopki potreban je samo jedan priključak tlačnog cjevovoda. Uključni uređaj s utikačem sa zaštitnim kontaktom odn. s CEE utikačem za zamjenu faza, prikazom intervala održavanja i ranim prepoznavanjem grešaka kao i integriranim alarmom neovisnim o mreži i namjestivim zaustavnim vremenom.
Pozor: Uključni uređaj nije potopan i stoga ga se mora postaviti na mjesto osigurano od plavljenja.

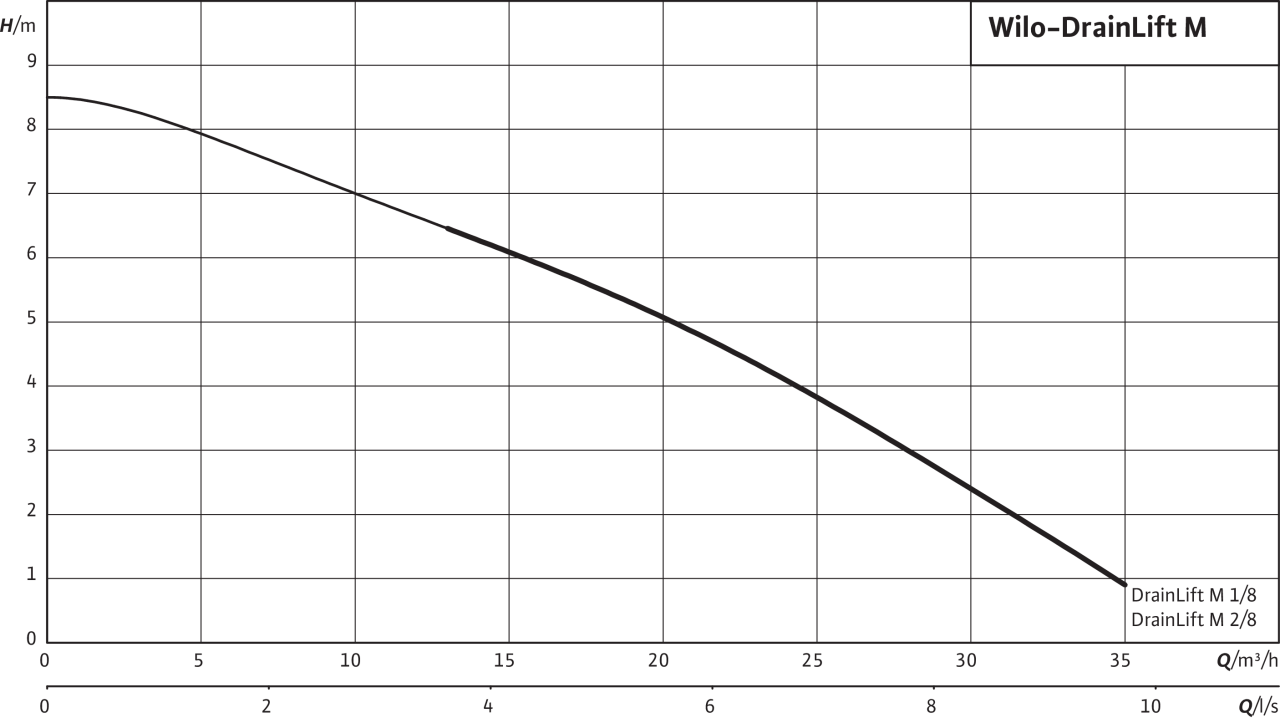

Cjelokupna karakteristika
DrainLift M
