Wilo-Flumen EXCEL-TRE 20 … 40

Opis serije

Osobitosti / prednosti proizvoda

  • Manji napor prilikom čišćenja zbog izbjegavanja taloga pri pražnjenju bazena zahvaljujući montaži u blizini poda
  • Pouzdan pogon s malom mogućnosti zapetljanja zahvaljujući optimiranoj hidraulici
  • Smanjeno trošenje zahvaljujući primjeni propelera od finog lijeva od plemenitoga čelika s minimalnom sklonosti kavitaciji
  • Mnogobrojne mogućnosti primjene pri najrazličitijim primjenama, i pri visokim vremenima rada
  • Smanjivanje troškova energije i pogonski troškovi putem serijskih motora IE3 za najbolju moguću snagu potiska
  • Visoka fleksibilnost zbog najrazličitijih mogućnosti instalacije i dodatne opreme

Učinkovito rješenje za pražnjenje bazena za sakupljanje kišnice i pumpnih jama.

Wilo-Flumen EXCEL rješenje je sigurno za pogon za pražnjenje bazena za sakupljanje kišnice i pumpnih jama. Ista ona uvjerava svojim uređajima za miješanje s uronjenim motorom od kvalitetnoga plemenitoga čelika montiranim u blizini poda koji brzo rade. Oni se uvijek brinu za dovoljno turbulencija i sprečavaju tako pouzdano taloženje krutih tvari. I to minimizira vaš napor za čišćenjem pri pražnjenju bazena za sakupljanje kišnice. Čak je i pri velikim količinama kiše i duljem vremenu rada Wilo-Flumen EXCEL bez začepljenja i uvelike je pouzdana u pogonu. Vaš novi propeler od finoga lijeva od plemenitoga čelika sprečava gotovo potpuno kavitaciju tako da se u svako doba omogućuje pogon sa smanjenim trošenjem.

Konstrukcija

Kompaktni uređaj za miješanje s uronjenim motorom koji brzo radi, s izravnim pogonom

Primjena

  • Vrtloženje čvrstih materijala za izbjegavanje taloga u bazenu za sakupljanje kišnice i sabirnoj jami
  • Razgradnja mulja u bazenima

Oprema/funkcija

  • Termički nadzor motora
  • Nadzor brtvenog prostora (opcionalno)
  • Odobrenje za područja ugrožena eksplozijom (opcionalno)

Оpseg isporuke

  • Uređaj za miješanje uronjenog motora s montiranim propelerom i kabelom
  • Duljina kabela prema želji klijenta
  • Dograđena dodatna oprema prema montaži
  • Priručnik za uporabu i održavanje

Ključ tipa

Npr.:

Wilo-Flumen EXCEL-TRE30.145-4/12REx S17

Flumen

Uređaj za miješanje s uronjenim motorom, vodoravno

EXCEL

Uređaj za miješanje s visokoučinkovitim motorima

TRE

Uređaj za miješanje s asinkronim motorima stupnja iskorištenja motora IE3/IE4

30

x10 = nazivni promjer propelera u mm

145

x 10 = broj okretaja propelera u 1/min

4

Broj polova

12

x 10 = duljina statora u mm

R

Izvedba motora:

  • R = izvedba uređaja za miješanje
  • V = izvedba uređaja za miješanje s reduciranom snagom

Ex

S odobrenjem za područja ugrožena eksplozijom

S17

Šifra propelera za posebni propeler (izostavlja se pri standardnom propeleru)

Tehnički podatci

  • Mrežni priključak: 3 ~ 400 V, 50 Hz
  • Vrsta rada, uronjen: S1
  • Stupanj zaštite: IP68
  • Maks. temperatura medija: 40 °C
  • Maks. dubina uranjanja: 20 m

Materijali

  • Kućište motora: EN-GJL-250
  • Brtveno kućište: 1.4408
  • Propeler: 1.4408
  • Brtvljenje:
    • Sa strane motora: SiC/SiC (TRE 20), NBR (TRE 30, TRE 40)
    • Brtvljenje sa strane medija: SiC/SiC
  • Vijčani spojevi: Plemeniti čelik 1.4301 odn. 1.4571

Opis/konstrukcija

Propeler

Trokrilni propeler nazivnog promjera propelera od 200 mm do 400 mm. Konstrukcija u kojoj se sprečava zaplitanje zahvaljujući rubu strujanja savinutog prema natrag.

Motor

Uronjeni motor serije TE (motor s hlađenjem preko površine visoke učinkovitosti) sa standardiziranim priključkom za jednostavno priključivanje i učinkovito prilagođavanje snage motora. Toplina motora predaje se izravno mediju preko kućišta. Namot je opremljen nadzorom temperature. Dug vijek trajanja ležajeva motora zajamčen je zahvaljujući naveliko dimenzioniranim žljebastim kugličnim ležajevima. Motori ispunjavaju klasifikaciju IE3/IE4 (na temelju IEC 60034-30).

Brtvljenje

Dvostruko brtvljenje vratila s brtvenom komorom velikog volumena za prihvat propuštanja klizno-mehaničke brtve, po želji s eksternom štapnom elektrodom. Sa strane medija primjenjuje se klizno-mehanička brtva otporna na koroziju i habanje. Brtvljenje se sa strane motora odvija ovisno o tipu:

  • TRE 20: klizno-mehanička brtva otporna na koroziju i habanje
  • TRE 30, TRE 40: Brtveni prsten osovine

Kabel

Uzdužno vodonepropusni priključni kabel za teška mehanička opterećenja. Priključni kabel uveden je u kućište motora preko kabelske uvodnice nepropusne za vodu pod tlakom s vlačnim rasterećenjem i zaštitom od savijanja.

Preuzimanja

Wilo-EMU TR(E) / Wilo-Sevio MIX BG / Wilo-Sevio FLOW BG

Broj artikla 6074694
Izdanje 2019-02
Broj verzije 05
Format stranice 209.9 x 297.0 mm
Broj stranica 36

PDF (3 MB)

Preuzimanje

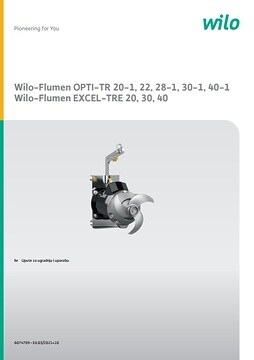

Wilo-Flumen OPTI-TR 20-1, 28-1, 30-1, 40-1 Wilo-Flumen EXCEL-TRE 20, 30, 40

Broj artikla 6074709
Izdanje 2019-01
Broj verzije 02
Format stranice 209.9 x 297.0 mm
Broj stranica 48

PDF (17 MB)

Preuzimanje
