Wilo-Stratos-D

Opis serije

Osobitosti / prednosti proizvoda

  • Štednja energije putem veće učinkovitosti sustava funkcijom Q-Limit (ograničenje količine protoka)
  • Bolji indeks energetske učinkovitosti EEI ≤0,23 kod svih dvostrukih pumpi
  • Optimirani zaslon za bolju čitljivost i posluživanje
  • Montaža koja štedi prostor kompaktnom izvedbom i LCD zaslonom neovisnom o položaju
  • Modularni koncept za povezivanje svih uobičajenih sabirničkih sustava (npr. Modbus, BACnet, CAN, LON, PLR)
  • Upravljanje dvostrukim pumpama pomoću IF modula koji se mogu naknadno montirati
  • Dokazana kvaliteta i pouzdanost

Konstrukcija

Dvostruka optočna pumpa s mokrim rotorom s priključkom s prirubnicom, motorom EC i automatskim prilagođavanjem učina

Primjena

Toplovodna grijanja svih postrojenja, industrijska optočna postrojenja, klima uređaji i zatvoreni kružni tokovi hlađenja

Oprema/funkcija

Vrste rada

  • Rad s izvršnikom (n = konstantan)
  • Δp-c za konstantni diferencijalni tlak
  • Δp-v za varijabilni diferencijalni tlak
  • Δp-T za diferencijalni tlak vođen temperaturom (mogućnost programiranja preko IR-Sticka, IR monitora, Modbus-a, BACnet-a, LON-a ili CAN-a)
  • Q-Limit za ograničenje maksimalne količine protoka (namještanje samo pomoću IR štapića)

Manualne funkcije

  • Postavka vrste rada
  • Postavka zadane vrijednosti diferencijalnog tlaka
  • Postavka automatskog rada sa smanjenim intenzitetom
  • Postavka UKLJ./ISKLJ. pumpe
  • Podešavanje broja okretaja (rad s manualnim podešavanjem)

Automatske funkcije

  • Kontinuirano prilagođavanje snage ovisno o vrsti rada
  • Automatski rad sa smanjenim intenzitetom
  • Funkcija deblokiranja
  • Softstart
  • Potpuna zaštita motora s integriranom elektronikom okidanja

Vanjske upravljačke funkcije

  • Upravljački ulaz „Prednost isklj.” (moguće s IF modulima Stratos)
  • Upravljački ulaz „Prednost min” (moguće s IF modulima Stratos)
  • Upravljački ulaz „Analog In 0 - 10 V” (daljinsko namještanje broja okretaja) (moguće s IF modulima Stratos)
  • Upravljački ulaz „Analog In 0 - 10 V” (daljinsko namještanje zadane vrijednosti) (moguće s IF modulima Stratos)

Dojavne i prikazne funkcije

  • Pojedinačna / skupna dojava smetnje (beznaponski isklopni kontakt) (mogućnost programiranja s IR štapićem/IR monitorom)
  • Skupna dojava smetnje (nenaposnski isklopni kontakt)
  • Pojedinačna dojava rada (nenaponski zatvarač) (moguće s IF modulima Stratos)
  • Svjetlosna signalizacija smetnje
  • LC zaslon za prikaz podataka o pumpi i kodova pogrešaka

Razmjena podataka

  • Infracrveno sučelje za bežičan prijenos podataka pomoću IR-Sticka/IR monitora
  • Serijsko digitalno sučelje Modbus RTU za priključak na automaciju zgrade putem sabirničkog sustava RS485 (moguće s IF modulima Stratos)
  • Serijsko digitalno sučelje BACnet MS/TP Slave za priključak na automaciju zgrade putem sabirničkog sustava RS485 (moguće s IF modulima Stratos)
  • Serijsko digitalno sučelje CAN za priključak na automaciju zgrade putem sabirničkog sustava CAN (moguće s IF modulima Stratos)
  • Serijsko digitalno sučelje LON za priključivanje na LONWorks mrežu (moguće s IF modulima Stratos)
  • Serijsko digitalno sučelje PLR za priključivanje na automaciju zgrade preko konvertora sučelja Wilo ili spojnih modula specifičnih za tvrtku (moguće s IF modulima Stratos)

Upravljanje dvostrukim pumpama (dvostruka pumpa, odnosno 2 x pojedinačna pumpa)

  • Glavni/rezervni pogon (automatsko prebacivanje uslijed smetnje/vremenski ovisna izmjena pumpi): moguće su različite kombinacije s IF modulima Stratos (dodatna oprema)
  • Paralelni rad (uključenje i isključenje vršnog opterećenja s optimiranim stupnjem iskorištenja): moguće su različite kombinacije s IF modulima Stratos (dodatna oprema)

Opremljenost

  • Izvedbe prirubnice:
  • Standardna izvedba za pumpe DN 32 do DN 65: Kombinirana prirubnica PN 6/10 (prirubnica PN 16 prema normi EN 1092-2) za protuprirubnice PN 6 i PN 16,
  • Standardna izvedba za pumpe DN 80: Prirubnica PN 6 (dimenzionirana za PN 16 prema normi EN 1092-2) za protuprirubnicu PN 6,
  • Specijalna izvedba za pumpe DN 32 do DN 80: Prirubnica PN 16 (prema normi EN 1092-2) za protuprirubnicu PN 16,
  • Preklopna dvostruka zaklopka u kućištu pumpe
  • Utično mjesto za opcijsko proširenje IF modulima Wilo

Оpseg isporuke

  • Pumpa
  • Uklj. podložne pločicee za vijke prirubnice (kod nazivnih promjera priključka DN 32 - DN 65)
  • Uklj. upute za ugradnju i uporabu

Ključ tipa

Primjer:

Stratos-D 40/1-8

Stratos

Visokoučinkovita pumpa (pumpa s prirubnicom), elektronički regulirana

D

Dvostruka pumpa

40/

Nazivni promjer priključka

1 – 8

Područje nazivne visine dobave [m]

Tehnički podatci

  • Dopušteno temperaturno područje -10 °C do +110 °C
  • Mrežni priključak 1~230 V, 50/60 Hz
  • Stupanj zaštite IPX4D
  • Prirubnički priključak DN 32 do DN 80
  • Maks. radni tlak standardne izvedbe: 6/10 bara, odn. 6 bara (specijalna izvedba: 10 bara ili 16 bara)

Materijali

  • Kućište pumpe: Sivi lijev
  • Vratilo: Plemeniti čelik
  • Ležajevi: Ugljen, impregnirano metalom
  • Radno kolo: Plastika

Opis/konstrukcija

  • Optočna dvostruka pumpa s mokrim rotorom s motorom EC i integriranim automatskim prilagođavanjem učina
  • Tehnologija „zelenog gumba“ i grafički prikaz
  • Zaštita motora s elektronikom okidanja
  • Utični spoj za proširenje funkcije opcionalnim IF modulima za automaciju zgrade
  • Radno kolo s trodimenzionalno savinutim lopaticama i plastičnim hermetičkim zastorom od poveznoga materijala s grafitnim vlaknima

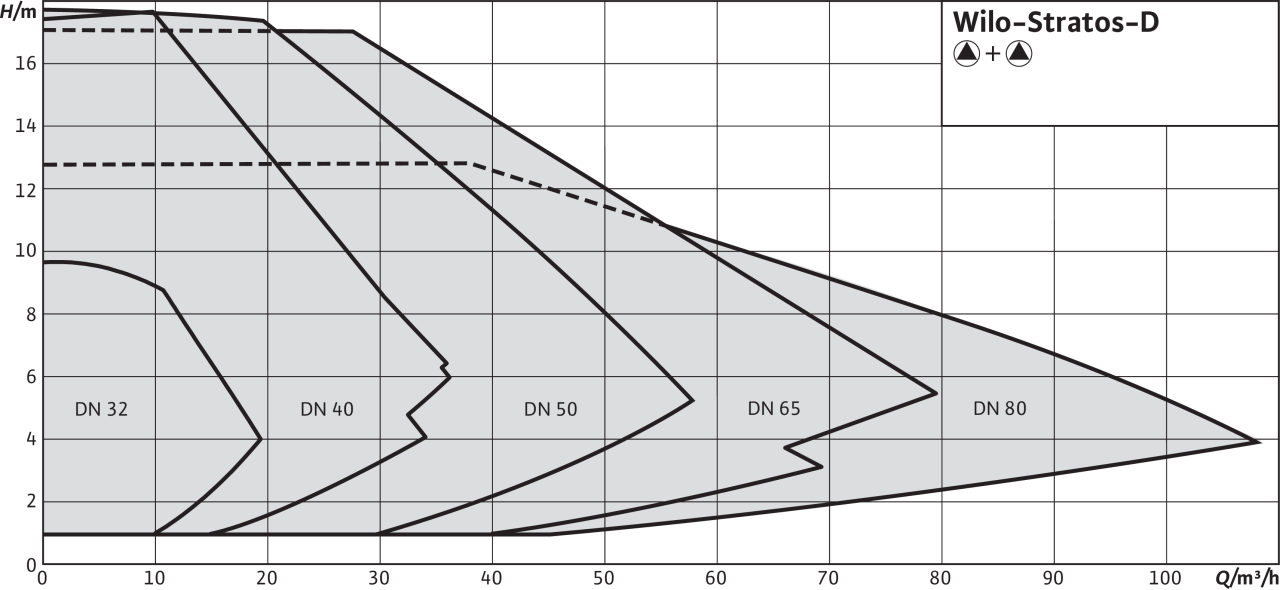

Cjelokupna karakteristika

Stratos-D
