Stratos GIGA B 32/1-38/3,0-R1
Fiche technique
Caractéristiques hydrauliques
-
Indice de rendement minimal (MEI)0.7
-
Pression de service maximale PN16 bar
-
Note on dimensioning16 bar jusqu'à +120 °C, 13 bar jusqu'à +140 °C
-
Température du fluide min. Tmin-20 °C
-
Température du fluide max. Tmax140 °C
-
Min. température ambiante Tmin0 °C
-
Température ambiante max. Tmax40 °C
Caractéristiques du moteur
-
Alimentation réseau3~380 V, 50/60 Hz
-
Classe d’efficacité du moteurIE5
-
Puissance nominale du moteur P23,00 kW
-
Courant nominal IN5,90 A
-
Vitesse nominale n4620 tr/min
-
Vitesse max. nmax4620 tr/min
-
Interférence émiseEN 61800-3
-
ImmunitéEN 61800-3
-
Classe d'isolationF
-
Classe de protection moteurIP55
-
Protection moteurPTC integré
Matériaux
-
Corps de pompe5.1301/EN-GJL-250, revêtement KTL
-
RouePPS-GF40
-
Arbreacier inoxydable
-
Garniture d'étanchéité d'arbreAQ1EGG
-
Lanterne5.1301/EN-GJL-250, revêtement KTL
Liquides autorisés (autres liquides sur demande)
-
Eau de chauffage (selon VDI 2035)oui
-
Huile thermiqueVersion spéciale moyennant supplément
-
Eau de refroidissement/eau froideoui
-
Mélange eau-glycol (à 20-40 % vol. glycol et température du fluide ≤ 40 °C)oui
Dimensions de montage
-
Bride côté aspiration DNsDN 50
-
Bride côté refoulement DNdDN 32
Informations sur les passations de commande
-
FabricantWilo
-
Désignation du produitStratos GIGA B 32/1-38/3,0-R1
-
Numéro EAN4048482778549
-
Référence2189128
-
Poids net approx. m39 kg
-
Poids brut approx. m46,0 kg
-
Longueur avec emballage795 mm
-
Hauteur avec emballage615 mm
-
Largeur avec emballage515 mm
-
Propriété de l'emballageEmballage de transport
-
Type d'emballageCarton
-
Quantité minimum de commande1
Descriptif
Pompe monobloc à haut rendement avec moteur à aimant permanent, classe de rendement IE5, conforme avec CEI 60050-411/A1 2007 et CEI 60034-30-2 et adaptation électronique des performances hydrauliques dans la construction de pompes à moteur ventilé. La pompe est conçue comme une pompe centrifuge monocellulaire basse pression avec raccord à bride et garniture mécanique. Stratos GIGA B est principalement conçue pour le pompage de l'eau de chauffage (selon VDI 2035), de l'eau froide et de mélanges eau-glycol sans substances abrasives dans les systèmes de chauffage, de climatisation et de refroidissement.
Construction :
- Pompe monocellulaire basse pression avec arbre monobloc, construction monobloc avec pied au niveau du corps de pompe
- Dimensions du corps et de la bride selon EN 733
- Bride PN 16 - percée selon EN 1092-2
- Raccords de mesure de pression (R 1/8) pour capteurs de pression différentielle montés (version ...-R1 sans capteur de pression différentielle)
- Corps de pompe et bride du moteur de série avec revêtement par cataphorèse
- Garniture mécanique pour le pompage de l'eau jusqu'à Tmax. = +140 °C. Jusqu'à T ≤ +40 °C, un mélange de glycol de 20 à 40 % vol. est autorisé. Pour des mélanges eau/glycol de teneurs en glycol > 40 % jusqu'à max. 50 % vol. et une température du fluide > +40° C jusqu'à max. +120° C ou des fluides autres que l'eau, une garniture mécanique alternative est à prévoir.
- Tensions d'alimentation: 3~480 V ±10% 50/60 Hz; 3~440 V ±10% 50/60 Hz; 3~400 V ±10% 50/60 Hz; 3~380 V -5 % +10% 50/60 Hz
Accessoires :
- Consoles pour fixation au socle
- Ensembles de capteurs de pression différentielle 0 – 10 V pour les pompes dans la version ...-R1
- Moniteur IR
- Clé IR
- Module IF PLR
- Module IF LON
- Module IF Modbus
- Module IF BACnet
- Module IF CAN
Equipement de série :
- Élément de pilotage à bouton vert pour :
- Pompe marche/arrêt
- Sélection du type de régulation : Δp-c (pression différentielle constante), Δp-v (pression différentielle variable), régulateur PID, n-constant (mode régulation de vitesse)
- Réglage de la valeur de consigne et de la vitesse de rotation
- Configuration des paramètres de fonctionnement
- Acquittement des défauts
- Ecran de pompe pour l'affichage :
- Type de régulation
- Valeur de consigne (pression différentielle ou vitesse de rotation par exemple)
- Messages d'erreur et d'avertissement
- Valeurs réelles (puissance absorbée, valeur réelle du capteur par exemple)
- Données d'exploitation (heures de service, consommation d'énergie par exemple)
- Données d'état (état du relais SSM et SBM par exemple)
- Données de l'appareil (nom de la pompe par exemple)
- Mode de fonctionnement (uniquement lors du fonctionnement double pompe : application culotte uniquement : marche principale/de réserve, marche parallèle)
Fonctions supplémentaires :
- Interfaces analogiques 0 – 10 V, 2 – 10 V, 0 – 20 mA, 4 – 20 mA, pilotage pompes doubles intégré pour une application en culotte, deux relais de signalisation configurables pour les rapports de défauts et de marche, comportement en cas d'erreur configurable pour applications de chauffage et de climatisation, verrouillage d'accès au niveau de la pompe, protection moteur intégrale intégrée (CTP) avec déclencheur électronique, perçages d'évacuation des condensats de série dans le carter de moteur (obturés lors de la livraison), interface infrarouge pour la communication sans fil avec appareil de commande et de service moniteur IR Wilo et clé IR Wilo, emplacement pour modules IF Wilo Modbus, BACnet, CAN, PLR, LON pour la connexion à la gestion technique centralisée.
Données d'exploitation
-
FluideWater
-
Température du fluide T-20 °C
-
Température ambiante T0 °C
-
Pression de service maximale PN16 bar
-
Note on dimensioning16 bar jusqu'à +120 °C, 13 bar jusqu'à +140 °C
-
Indice de rendement minimal (MEI)0.7
Caractéristiques du moteur
-
Classe d’efficacité du moteurIE5
-
Interférence émiseEN 61800-3
-
ImmunitéEN 61800-3
-
Alimentation réseau3~380 V, 50/60 Hz
-
Puissance nominale P23000,0 W
-
Vitesse max. nmax4620 tr/min
-
Courant nominal IN5,90 A
-
Classe d'isolationF
-
Classe de protection moteurIP55
-
Protection moteurPTC integré
Matériaux
-
Corps de pompe5.1301/EN-GJL-250, revêtement KTL
-
RouePPS-GF40
-
Arbreacier inoxydable
-
Garniture d'étanchéité d'arbreAQ1EGG
-
Lanterne5.1301/EN-GJL-250, revêtement KTL
Dimensions de montage
-
Bride côté aspiration DNsDN 50
-
Bride côté refoulement DNdDN 32
Informations sur les passations de commande
-
FabricantWilo
-
Désignation du produitStratos GIGA B 32/1-38/3,0-R1
-
Poids net approx. m39 kg
-
Référence2189128

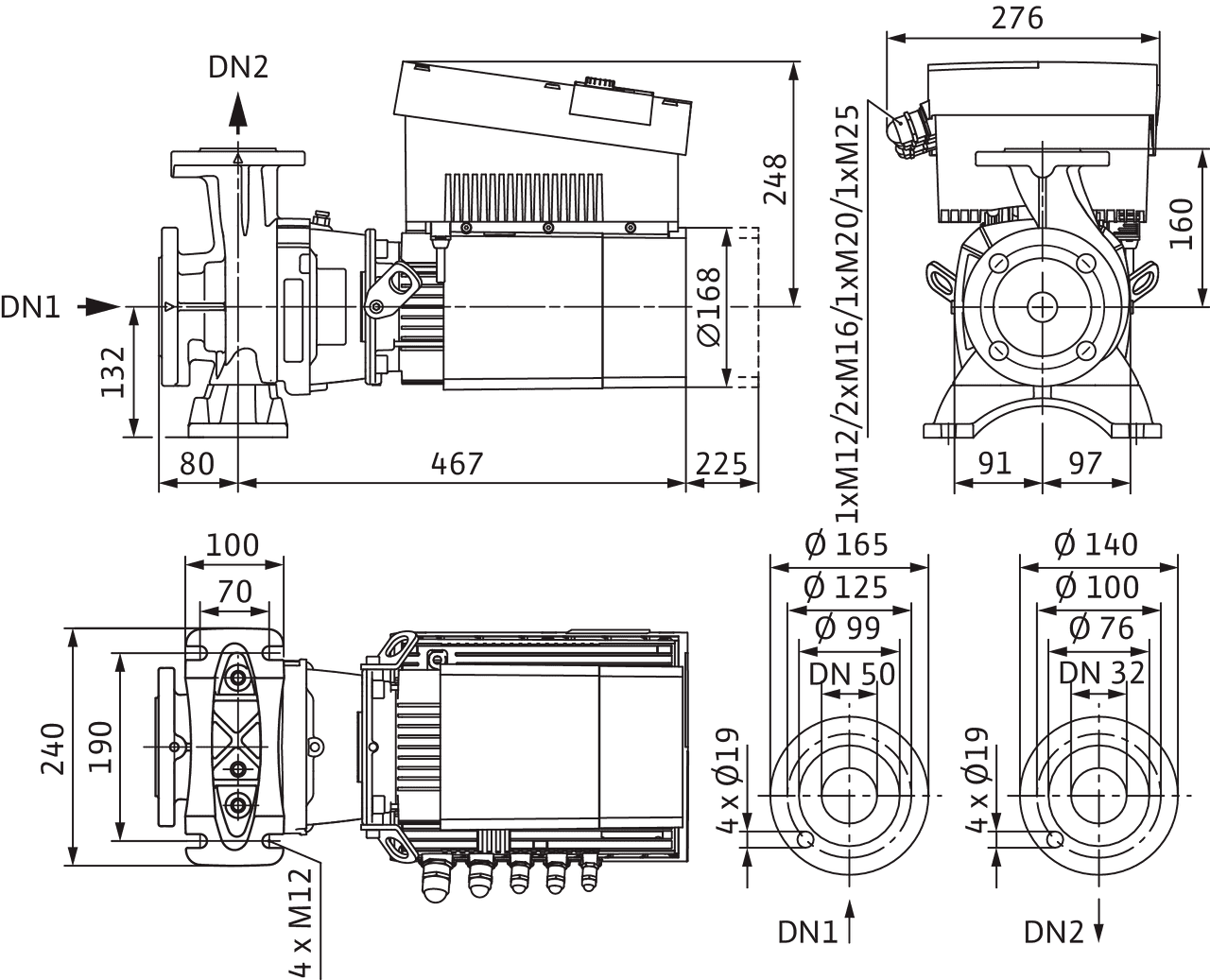

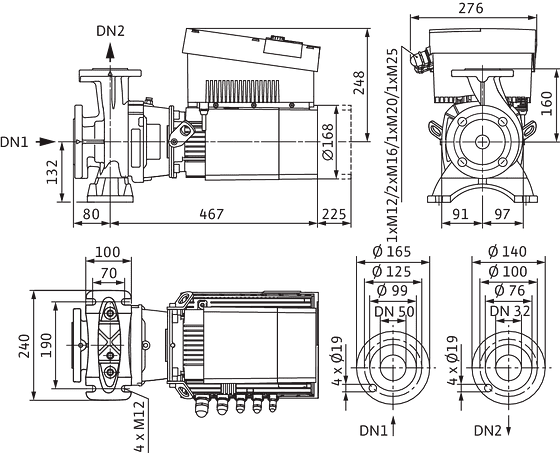

Dimensions et plans d'encombrement
Stratos GIGA B 32/1-38/3,0-R1

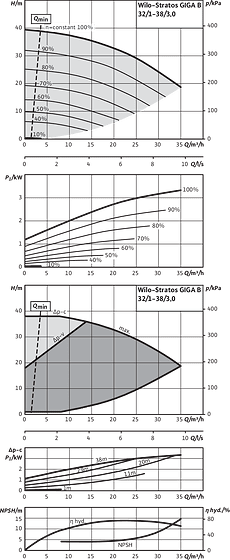

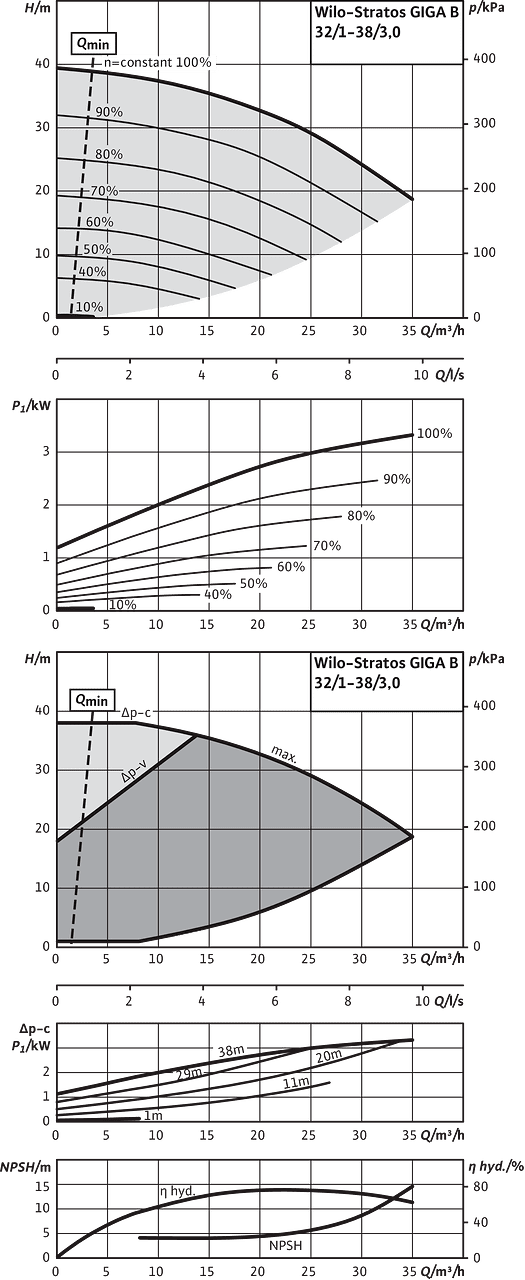

Caractéristiques
Stratos GIGA B 32/1-38/3,0


Schéma de raccordement
Stratos GIGA

L1, L2, L3 : | Alimentation réseau : 3~380 V - 3~480 V (±10 %), 50/60 Hz |
PE : | Raccordement du conducteur de protection |
DDG : | Raccordement du capteur de pression différentielle |
In1 (1) : | Entrée valeur réelle 0 - 10 V/0 - 20 mA ; 2 - 10 V/4 - 20 mA |
GND (2) : | Mise à la terre pour In1 et In2 |
+ 24 V (3) : | Sortie de courant continu pour un consommateur/capteur externe. Charge max. 60 mA |
In2 : | Entrée valeur de consigne 0 - 10 V/0 - 20 mA ; 2 - 10 V/4 - 20 mA |
MP : | Pompes multiples, interface pour pilotage pompes doubles |
Ext. off : | Entrée de commande « Priorité Off » La pompe peut être activée ou désactivée par contact sec externe (24 V DC/10 mA). |
SBM :* | Report de marche centralisé, contact sec (inverseur selon VDI 3814) |
SSM :* | Report de défauts centralisé, contact sec (inverseur selon VDI 3814) |
AUX : | Permutation des pompes externe (mode pompe double seulement). La permutation des pompes peut s'effectuer avec un contact sec externe (24 V DC/10 mA) |
Interrupteur DIP : | 1 : Commutation entre les modes Fonctionnement (O) et Entretien (S) 2 : Activation/Désactivation du menu pour le verrouillage d'accès |
En option : | Module IF pour le raccordement à la gestion technique centralisée |
* Capacité de charge des contacts pour SBM et SSM : min. : 12 V DC/10 mA max. : 250 V CA/1 A |

Informations de commande
Informations sur les passations de commande
-
FabricantWilo
-
Désignation du produitStratos GIGA B 32/1-38/3,0-R1
-
Numéro EAN4048482778549
-
Référence2189128
-
Poids brut approx. m46,0 kg
-
Poids net approx. m39 kg
-
Longueur totale L547,0 mm
-
Hauteur sans emballage H380 mm
-
Couleurvert/argent
-
Propriété de l'emballageEmballage de transport
-
Type d'emballageCarton
-
Quantité par layer1
-
Largeur sans emballage L276,0 mm
-
Quantité minimum de commande1
-
Nombre par palette1
-
Disponibilité sur le marché2019-07-01
-
Date of introduction2018-09-01
