Wilo-Padus UNI
La pompe pour eaux usées flexible pour le pompage des fluides les plus variés.
La Wilo-Padus UNI est le modèle d'entrée de gamme idéal pour le transport des eaux usées dans les petits bâtiments à usage commercial. La pompe est disponible en version transportable ou installée dans une fosse et s'utilise très facilement. L'hydraulique en matériau composite résistant à la corrosion garantit une grande fiabilité pour un usage universel dans les fluides les plus divers. L'installation est également très simple en raison du faible poids de la pompe, du condensateur intégré et de l'orifice fileté. La garniture mécanique double et la vaste chambre d'étanchéité permettent d'espacer les intervalles d'entretien. Les accès directs aux principaux composants permettent d'effectuer les travaux d'entretien très confortablement. Agrémentée des coffrets de commande Wilo-Control, la Wilo-Padus UNI s'intègre également dans des systèmes opérationnels de gestion technique de bâtiment.
Vos avantages
- Excellente fiabilité grâce à un système hydraulique résistant à la corrosion pour des utilisations universelles et différents fluides

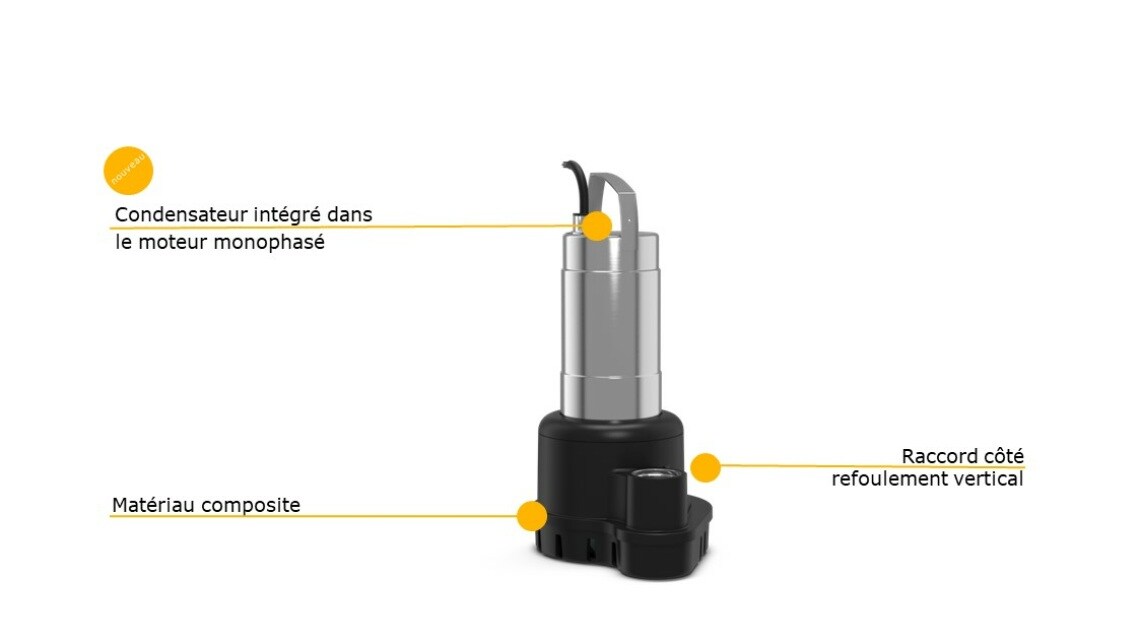

- Installation facilitée par le faible poids, un condensateur intégré pour le moteur monophasé et une bride taraudée
- Rendement optimal et grande sécurité de fonctionnement grâce au système hydraulique amélioré
- Entretien rapide grâce à l'accès direct à la chambre d'étanchéité et au corps de pompe
- Travaux d'entretien moins fréquents du fait de la double garniture mécanique et de la chambre d'étanchéité volumineuse
- Anti-colmatage garanti par la crépine d'aspiration intégrée



Description de la série de fabrication


Vos avantages
- Excellente fiabilité grâce à un système hydraulique résistant à la corrosion pour des utilisations universelles et différents fluides
- Installation facilitée par le faible poids, un condensateur intégré pour le moteur monophasé et une bride taraudée
- Rendement optimal et grande sécurité de fonctionnement grâce au système hydraulique amélioré
- Entretien rapide grâce à l'accès direct à la chambre d'étanchéité et au corps de pompe
- Travaux d'entretien moins fréquents du fait de la double garniture mécanique et de la chambre d'étanchéité volumineuse
- Anti-colmatage garanti par la crépine d'aspiration intégrée
La pompe pour eaux usées flexible pour le pompage des fluides les plus variés.
La Wilo-Padus UNI est le modèle d'entrée de gamme idéal pour le transport des eaux usées dans les petits bâtiments à usage commercial. La pompe est disponible en version transportable ou installée dans une fosse et s'utilise très facilement. L'hydraulique en matériau composite résistant à la corrosion garantit une grande fiabilité pour un usage universel dans les fluides les plus divers. L'installation est également très simple en raison du faible poids de la pompe, du condensateur intégré et de l'orifice fileté. La garniture mécanique double et la vaste chambre d'étanchéité permettent d'espacer les intervalles d'entretien. Les accès directs aux principaux composants permettent d'effectuer les travaux d'entretien très confortablement. Agrémentée des coffrets de commande Wilo-Control, la Wilo-Padus UNI s'intègre également dans des systèmes opérationnels de gestion technique de bâtiment.
Conception
Pompe submersible pour eaux usées pour le fonctionnement intermittent pour l'installation immergée transportable
Utilisation
Pompage des
- Eaux chargées sans matières fécales (EN 12050-2)
- Eaux usées
- Fluides ayant une valeur de pH > 4,5
- Version en matériau « B » : Fluides agressifs, par exemple eau de mer et eau salée, condensats, eau distillée
Équipement/Fonction
- Surveillance de la température de l'enroulement avec sonde bimétallique
- Prêt à être branché (variantes A et P)
- Interrupteur à flotteur (variante A)
- Interrupteur à flotteur vertical (variante VA)
Contenu de la livraison
- Pompe submersible pour eaux usées avec câble de 10 m
- Notice de service et d'entretien
Dénomination
Exemple : | Wilo-Padus UNI M05B/T15-540/A |
Padus | Pompe submersible pour eaux usées avec hydraulique centrifuge |
UNI | Gamme avec hydraulique en copolymère |
M | Roue multicanal ouverte |
05 | Diamètre nominal raccord côté refoulement : G2 |
B | Version aucune indication = version standard B = carter de moteur en V4A K = moteur avec chemise de refroidissement |
T | Version de l'alimentation réseau : M = 1~ T = 3~ |
15 | Valeur/10 = puissance moteur P2 en kW |
5 | Fréquence (5 = 50 Hz, 6 = 60 Hz) |
40 | Code pour tension nominale |
A | Équipement électrique supplémentaire : Sans supplément = avec extrémité de câble libre P = avec fiche A = Avec interrupteur à flotteur et fiche VA = interrupteur à flotteur vertical et fiche |
Caractéristiques techniques
- Alimentation réseau : 1~230 V, 50 Hz ou 3~400 V, 50 Hz
- Mode de fonctionnement immergé : S1
- Mode de fonctionnement non immergé : S2-15 min ; S3 10%
- Mode de fonctionnement non immergé, version « K » : S1
- Raccord côté refoulement : G2
- Classe de protection : IP68
- Classe d'isolation : F
- Température du fluide : 3 - 40 °C, max. 60 °C pour 3 min
- Passage libre : 10 mm
- Longueur du câble : 10 m
Matériaux

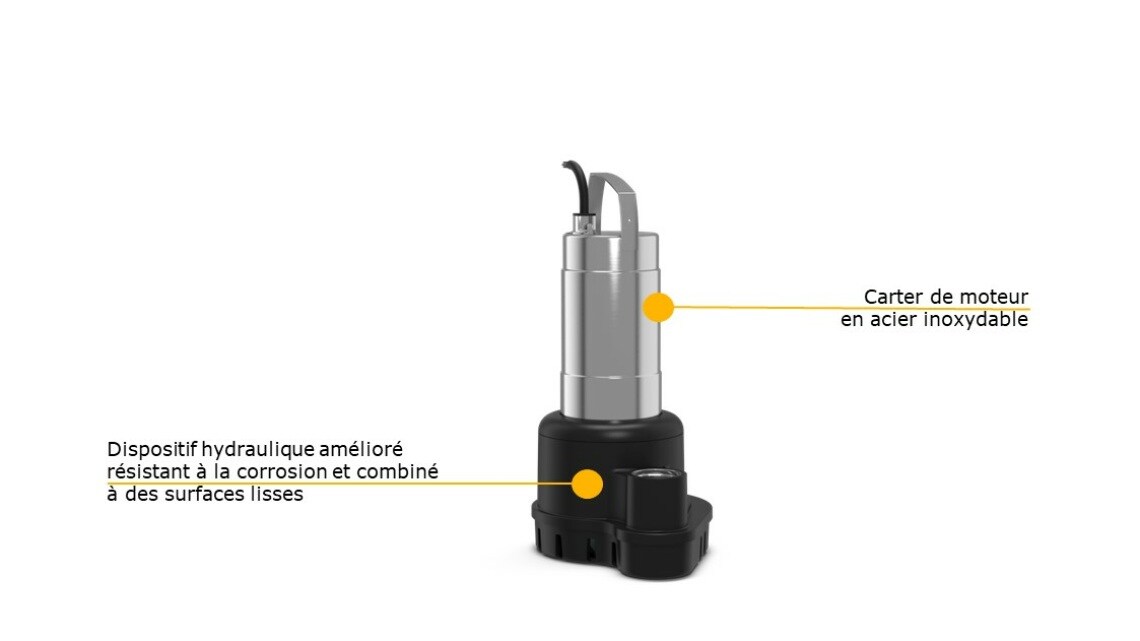

- Carter de moteur : 1.4301
- Corps hydraulique : PP-GF30 (copolymère)
- Roue : PP-GF30 (copolymère)
- Joints statiques : NBR
- Etanchéité côté pompe : SiC/SiC
- Etanchéité côté moteur : C/Cr
- Extrémité d'arbre : Acier inoxydable 1.4401
Dans sa version en matériau « B », toutes les pièces au contact du fluide sont en acier inoxydable 1.4401 (AISI 316).
Description/Construction
Pompe submersible pour eaux usées en groupe monobloc immergé pour l'installation immergée transportable.
Hydraulique
La sortie côté refoulement se présente comme un raccord vertical à bride taraudée. Les roues utilisées sont des roues multicanal ouvertes. Une crépine d'aspiration est intégrée au corps hydraulique.
Moteur
Les moteurs utilisés sont des moteurs à gaine refroidie par courant ou à refroidissement automatique à courant alternatif (avec condensateur de fonctionnement intégré) et triphasé à démarrage direct :
- Moteurs refroidis par le liquide ambiant : La chaleur est transmise directement au fluide environnant par le carter du moteur. Les moteurs peuvent donc être utilisés immergés en fonctionnement continu (S1), et non-immergés en service temporaire (S2) ou en service intermittent (S3).
- Moteurs à gaine refroidie par courant : Le carter de moteur transmet la chaleur au fluide véhiculé. Les moteurs peuvent être utilisés immergés et non immergés en fonctionnement continu (S1).
De plus, les moteurs sont équipés d'une surveillance thermique. Elle protège les enroulements (ou bobinages) du moteur contre toute surchauffe. En cas de groupes avec un moteur monophasé, celle-ci est intégrée et automatique. En d'autres termes, le moteur est coupé en cas de surchauffe et redémarré automatiquement dès qu'il est refroidi. À cet effet, des sondes bimétalliques sont utilisées en série.
Le câble de raccordement de série est de 10 m et est disponible dans les versions suivantes :
- Avec extrémités libres
- Avec fiche
- Avec interrupteur à flotteur et fiche
Pompe avec interrupteur à flotteur vertical
La version « VA » est équipée d'un interrupteur à flotteur vertical. Le niveau de commutation est ici prédéfini par deux flotteurs sur une tige filetée. Cette variante est moins encombrante que les interrupteurs à flotteur traditionnels et s'utilise notamment dans les cuves étroites.
Étanchéité

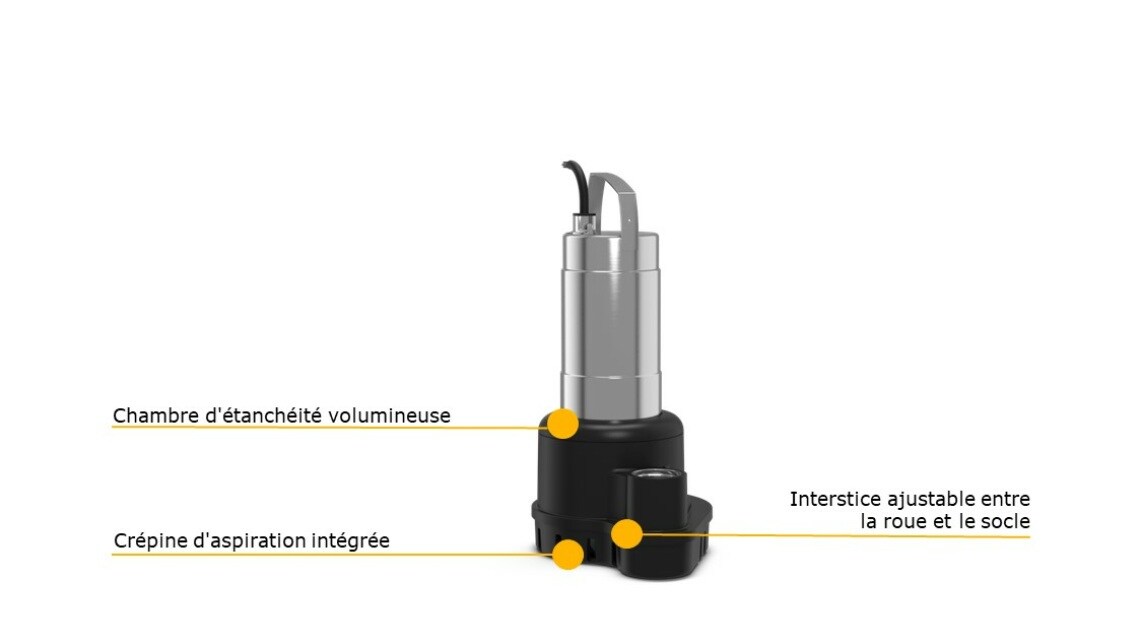

Une chambre d'étanchéité se trouve entre le moteur et l'hydraulique. Elle est remplie d'huile blanche médicinale. Une garniture mécanique assure l'étanchéité côté fluide et côté moteur.
Courbe caractéristique
Wilo-Padus UNI


Téléchargements


Wilo-Padus UNI
N° de réf. | 6084248 |
Édition | 2019-02 |
Numéro de version | 02 |
Format de page | 209.9 x 297.0 mm |
Nombre de côtés | 32 |
PDF (5 MB)
Télécharger
