Wilo-Rexa SUPRA-V

Vos avantages

  • Configuration possible en fonction des besoins de chaque client pour un pompage fiable et efficace des eaux chargées et eaux chargées préalablement épurées
  • Sécurité de fonctionnement améliorée par des hydrauliques Vortex non colmatables à granulométrie élevée
  • Technologie de moteur basse consommation IE3 disponible en option
  • Revêtement Ceram contre l'abrasion et la corrosion
  • Convient à une utilisation en fonctionnement continu à l'état immergé et non immergé
  • Coffrets de commande Wilo-Control permettant une commande des pompes submersibles pour eaux chargées en fonction des besoins
Consultant Marc in Office

Opérateur

« Désormais, je peux contrôler à tout moment l'état de la pompe sans sortir de mon bureau, il n'est plus nécessaire que quelqu'un se déplace à chaque fois. Le tableau de bord Wilo m'indique de façon très claire si des dysfonctionnements ont été détectés ou si la pompe fonctionne normalement. »

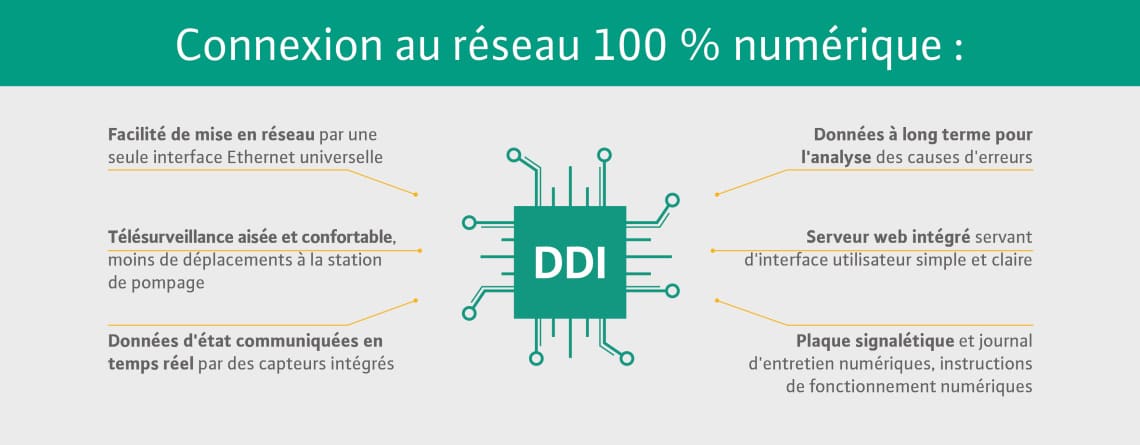

Wilo-Digital Data Interface – la mise en réseau numérique de demain et un potentiel d'économies dès aujourd'hui.

  • Simplicité et confort de la télésurveillance
  • Visualisation des données d'état sur une interface utilisateur graphique claire dans un navigateur Internet
  • Affichage des pannes dans des messages d'erreur
  • Traçabilité de l'évolution de la panne dans le temps à l'aide de diagrammes de capteurs intégrés
  • Analyse initiale des causes via un serveur web, sans contrôle sur site
  • Diminution considérable des déplacements pour contrôler les pompes sur site
  • Réduction des coûts
Installer Dimitar

Agent du service

« Je peux désormais consulter le manuel d'instructions au format numérique et non plus manuscrit, ce qui nous fait gagner un temps considérable. La plaque signalétique numérique permet, en outre, d'accéder à tout moment aux principales données de la pompe. L'enregistreur de données permet également d'avoir accès à des données à long terme. »

La documentation numérique facilite le quotidien professionnel.

  • Plaque signalétique numérique intégrée
    • Toutes les données importantes de la pompe affichées sur une seule page à l'écran
    • Plus aucune difficulté d'identification due à la détérioration de la plaque signalétique
  • Journal d'installation et d'entretien numérique intégré :
    • Enregistrement des événements importants, accès immédiat à l'historique de la pompe
    • Documentation avec photos et vidéos
    • L'historique de maintenance complet est compréhensible et organisé dans la pompe, même quand celle-ci est à l'atelier pour révision
  • Journal numérique intégré de la station
    • Tenue simplifiée du journal de la station par voie numérique
    • Aucune procédure manuscrite, aucun déplacement à la station de pompage
    • Données de la station consultables à tout moment et d'un coup d'œil, par ex. pour connaître les heures de service
Contractor Uwe

Constructeur d'installations

« Le montage et l'intégration ont été très simples à réaliser grâce à la connexion Ethernet et à la technologie de capteurs internes – aucun composant, ni câblage supplémentaire n'est nécessaire. »

Un raccordement simple.

  • Interface directe de communication des données sur la pompe grâce à l'interface Ethernet intégrée
  • Simplicité de mise en réseau avec la station de pompage sans matériel supplémentaire
  • Les données sont intégrées directement grâce à la technologie de capteurs internes
  • Les unités d'évaluation externes sont superflues et un câblage externe complexe n'est plus nécessaire
  • À la livraison, les paramètres de la pompe sont préréglés, mais peuvent ensuite être ajustés individuellement sur le serveur web

La nouvelle génération de roues à courants de Foucault :

Rendement hydraulique de 60,7% : jusqu'à 30% d'économie d'énergie

Mise en réseau facile et télémaintenance avec Wilo-Digital Data Interface

1. Commande via API

L'intégration aux stations avec API est effectuée lors de la configuration sur site. Les capteurs internes peuvent être facilement intégrés à la commande. Des capteurs supplémentaires peuvent être intégrés au système via des modules E/S et être transmis via la commande API sous forme de signal numérique. Les données sont ainsi directement injectées dans l'API existant et peuvent y être traitées.

2. Commande via serveur web/ordinateur local

Le câble Ethernet permet de raccorder directement un écran tactile, un ordinateur portable ou un PC. Les données d'exploitation sont transférées vers l'appareil et peuvent être visualisées dans le tableau de bord Wilo via le serveur web intégré. La plaque signalétique numérique peut également être consultée de cette manière.

Les petites stations de pompage, notamment, peuvent ainsi être contrôlées sur site par des techniciens de service via « Plug & Connect », même sans connexion à Internet.

3. Télésurveillance par le cloud

Pour simplifier la télésurveillance, les données peuvent transiter par une passerelle pour rejoindre le cloud. La représentation des données s'effectue dans ce cas par le logiciel du client.

4. 4. Télésurveillance par VPN

Les données sont transmises par routeur VPN et sont accessibles sur le tableau de bord Wilo en utilisant le navigateur de l'ordinateur.

Vogelperspektive auf Weltkugel mit Datenströmen

Le principe de la sécurité s'applique également au contrôle des données.

Les données sont stockées dans le cloud, vous avez le contrôle total.

FAQ

J'ai déjà un système de gestion. Puis-je y intégrer la pompe sans difficultés ?

Oui, grâce à la ligne de données avec les protocoles réseau Modbus TCP ou OPC UA en option, vous pouvez connecter le système à une technique de gestion basée sur IP. Vous avez par ailleurs la possibilité de connecter le système à l'aide de convertisseurs de bus ou de modules E/S avec sorties de relais, à une technologie de gestion plus ancienne.

Sécurité de fonctionnement associée à un rendement élevé – comment est-ce possible ?

Wilo a développé une nouvelle génération de géométries hydrauliques innovantes.

Grâce à une nouvelle conception du moyeu et à la variation de la hauteur de l'aube, il est possible d'obtenir une granulométrie élevée sans que la vitesse d'écoulement dans le système hydraulique ne devienne trop faible. Les matières solides sont donc transportées en toute sécurité par l'hydraulique sans affecter l'efficacité de la pompe.

Description de la série de fabrication

Vos avantages

  • Configuration possible en fonction des besoins de chaque client pour un pompage fiable et efficace des eaux chargées et eaux chargées préalablement épurées
  • Sécurité de fonctionnement améliorée par des hydrauliques Vortex non colmatables à granulométrie élevée
  • Technologie de moteur basse consommation IE3 disponible en option
  • Revêtement Ceram contre l'abrasion et la corrosion
  • Convient à une utilisation en fonctionnement continu à l'état immergé et non immergé
  • Coffrets de commande Wilo-Control permettant une commande des pompes submersibles pour eaux chargées en fonction des besoins

Conception

Pompe submersible pour eaux chargées avec et sans système de refroidissement actif pour fonctionnement continu et l'installation immergée stationnaire et transportable et l'installation à sec stationnaire.

Utilisation

Pompage des

  • Eaux chargées avec matières fécales et composants à fibres longues
  • Eaux chargées avec matières fécales
  • Eaux chargées préalablement épurées sans matières fécales ni composants à fibres longues
  • Eau de traitement
  • Eaux usées

Équipement/Fonction

  • Exécution lourde et robuste en fonte grise
  • Moteur refroidi par le liquide ambiant ou moteurs auto-refroidis avec système à 1 ou 2 chambres
  • En option avec protection Ex selon ATEX ou FM
  • Dispositifs de contrôle en fonction du moteur :
    • Température du bobinage
    • Surveillance de l’humidité dans la chambre d'étanchéité et le compartiment moteur/des bornes
    • Température du palier de moteur
  • Accessoires fournis

Étendue de la fourniture

  • Pompe submersible pour eaux chargées prête à être branchée
  • câble de raccordement avec extrémité libre
  • Accessoires fournis
  • Notice de service et d'entretien

Dénomination

Exemple :

Wilo-Rexa SUPRA-V10-738A + FK 17.1-6/16KEx

Hydraulique :

SUPRA-V10-738A

SUPRA

Pompe submersible pour eaux chargées

V

Roue Vortex

10

x10 = diamètre nominal raccord côté refoulement p. ex. DN 100

73

Indice de puissance

8

Numéro de courbe caractéristique

A

Matériaux utilisés (A = standard)



Moteur :

FK 17.1-6/16KEx

FK

Type de moteur :

T = moteur refroidi par le liquide ambiant sans système de refroidissement

FK, FKT, HC = moteur auto-refroidi avec système de refroidissement actif

17.1

Taille de construction

6

Nombre de pôles

16

x10 = longueur du paquet en mm

K

Exécution de l'étanchement :

H = bague d'étanchéité de l'arbre/garniture mécanique

G = deux garnitures mécaniques séparées

K = garniture d'étanchéité monobloc avec deux garnitures mécaniques

Ex

Avec homologation Ex

Caractéristiques techniques

  • Alimentation réseau : 3~400 V, 50 Hz
  • Mode de fonctionnement immergé : S1
  • Mode de fonctionnement non immergé : S1 ou S2
  • Classe de protection : IP68
  • Classe d'isolation : H
  • Température du fluide : 3...40 °C, températures plus élevées sur demande
  • Granulométrie de 45...130 mm
  • Profondeur d'immersion max. : 20 m

Matériaux

  • Pièces du corps : EN-GJL ou EN-GJS
  • Roue : EN-GJL ou EN-GJS
  • Joints statiques : NBR ou FPM
  • Etanchement côté fluide : garniture mécanique SiC/SiC
  • Étanchéité côté moteur :
    • Bague d'étanchéité de l'arbre en NBR
    • Garniture mécanique en SiC/SiC ou carbone/céramique
  • Arbre : Acier inoxydable 1.4021

Description/Construction

Pompe submersible pour eaux chargées en groupe monobloc immergé pour l'installation immergée et à sec stationnaire et transportable.

Hydraulique

Le refoulement est équipé d'une bride (axe horizontal). Le taux de matière sèche maximum est de 8 %. Les roues utilisées sont des roues Vortex.

Moteur

Les moteurs refroidis en surface (moteur T) n'ont pas de système de refroidissement et c'est du côté carter qu'ils transmettent leur chaleur dissipée directement au fluide environnant. Ces moteurs peuvent donc être utilisés en fonctionnement continu, immergés. En fonction de leur taille, ils peuvent également être utilisés non-immergés en fonctionnement intermittent.

Les moteurs à refroidissement automatique (moteur FK, FKT, HC) ont un système de refroidissement actif et transmettent leur chaleur dissipée au fluide via un échangeur de chaleur intégré. C'est pourquoi ces moteurs sont adaptés pour le fonctionnement continu à l'état immergé et non-immergé ainsi que pour l'installation à sec.

Une chambre d'étanchéité est présente pour protéger le moteur contre l'entrée de fluide. Cette dernière est accessible de l'extérieur et peut être surveillée en option par une baguette d'électrode. Tous les fluides de remplissage utilisés sont potentiellement biodégradables et inoffensifs pour l'environnement.

Le câble de raccordement possède des extrémités de câble dénudées et sa longueur est spécifique au client. L'entrée câble des moteurs T, HC et FKT présente une étanchéité longitudinale.

Étanchement

En fonction du type de moteur, les variantes suivantes sont possibles pour l'étanchéité côté fluide et moteur :

  • Variante H : côté fluide avec une garniture mécanique, côté moteur avec joint pour arbre tournant
  • Variante G : deux garnitures mécaniques indépendantes l'une de l'autre
  • Variante K : garniture d'étanchéité monobloc avec deux garnitures mécaniques indépendantes l'une de l'autre

Moteurs à haut rendement

Des moteurs standard ainsi que des moteurs à haut rendement de classe IE3 (suivant CEI 60034-30) sont disponibles. Basés selon le même principe que les moteurs standard, ils sont identiques d'un point de vue de l'équipement et du fonctionnement. Ainsi, les mêmes hydrauliques sont également disponibles.

Homologation Ex

Les moteurs sont disponibles avec homologations Ex selon ATEX et FM.

Courbe caractéristique

Wilo-Rexa SUPRA-V
