Wilo-Varios PICO-STG

Le circulateur de remplacement le plus polyvalent de tous les temps.

Le Wilo-Varios PICO-STG est la solution universelle de remplacement dans le domaine du génie climatique pour bâtiments résidentiels. Il permet un mode de régulation standard et externe et, à l'aide de l'assistant de synchronisation, permet d'appliquer très facilement les réglages du circulateur remplacé. Sa construction compacte ainsi que la possibilité de transférer les courbes caractéristiques de l'ancien circulateur grâce à la nouvelle fonction de synchronisation facilitent grandement le montage et la mise en service. La « technologie du bouton vert » assure, quant à elle, une grande facilité d'utilisation.

Vos avantages

  • Solution de remplacement la plus compatible pour de multiple domaines, disponible également pour le solaire et la géothermie, grâce à sa construction compacte, aux nouveaux modes de régulation (tels que iPWM) et à l'assistant de synchronisation
  • Confort d'utilisation maximal grâce à l'affichage LED et à la technologie du bouton vert, un bouton touche pour le mode de régulation et un autre pour le réglage du circulateur.
  • Installation aisée grâce à une construction compacte, aux connexions électriques ajustables et aux fonctionnalités de maintenance comme la fonction de purge
  • Sécurité de fonctionnement et d'utilisation maximale grâce à une technologie éprouvée

« J'ai toujours un Varios PICO-STG dans l'auto. Ainsi, j'ai toujours une solution adéquate sous la main lorsqu'une pompe tombe en panne chez un client. »

La gamme Wilo-Varios PICO-STG est composée d'une multitude de circulateurs qui présentent chacun des courbes caractéristiques individuelles. La courbe caractéristique de la pompe qui doit être remplacée peut être reproduite à l'aide de la fonction de synchronisation en utilisant ici l'assistant de la fonction de synchronisation ou l'application Wilo-Assistant.

Outre le Yonos PICO et le Stratos PICO, le Varios PICO-STG peut aussi être utilisé comme circulateur de remplacement pour des produits comparables de Grundfos, DAB, Lowara, KSB, etc.

Cependant, seul le remplacement des pompes Wilo permet d'utiliser l'option « fonction de synchronisation » afin d'atteindre une compatibilité maximale.

En font partie les modèles Wilo-Star RS, Wilo-Stratos ECO, Wilo-Yonos PICO, Wilo-Stratos PICO et les pompes intégrées Wilo-Yonos PARA, Wilo-PARA RS, Wilo-Yonos PARA RKC, Wilo-Yonos PARA RKA et Wilo-Yonos PARA PWM.

En cas de doute, consultez la liste de produits de l'outil de fonction de synchronisation.

Seulement trois étapes avec l'assistant de la fonction de synchronisation:

1. Saisissez la désignation du type ou le numéro d'article de l'ancienne pompe pour vérifier si celle-ci peut être remplacée par un circulateur Varios PICO.

2. Suivez pas à pas les indications figurant dans l'assistant de la fonction de synchronisation.

3. Lorsque la programmation est terminée, régler correctement la pompe en mode de fonctionnement et sélectionner la courbe caractéristique souhaitée.

Utilisez aussi l'assistant de la fonction de synchronisation pour vos terminaux mobiles.

L'application Wilo-Assistant propose aux professionnels spécialisés dans les sanitaires, le chauffage et la climatisation et aux planificateurs GTB experts une application pour smartphones et tablettes couvrant l'univers complet de la technologie des pompes à haut rendement. L'application mobile gratuite Wilo-Assistant est simple d'utilisation et vous assiste pour planifier et installer les pompes ainsi que pour conseiller vos clients. Vous trouverez par ailleurs une multitude d'arguments de vente éloquents sur les mérites d'une technologie de pompes à haut rendement énergétique, économique et respectueuse de l'environnement pour le chauffage, la climatisation et le bouclage d'eau chaude sanitaire.

Téléchargez l'application Wilo-Assistant sur votre téléphone mobile !

Download uit de App Store (iOS)Download uit Google Play

Suis-je obligé(e) d'utiliser la fonction Sync. pour que la pompe fonctionne ?

Non, le Varios PICO-STG est livré comme une pompe standard qui dispose de ses propres courbes. Vous pouvez utiliser la fonction Sync. pour améliorer la compatibilité, mais ce n'est pas une obligation.

Je ne trouve pas le produit que je souhaite remplacer dans la liste de la fonction Sync. Que dois-je faire ?

Contactez le fabricant de l'appareil s'il s'agit d'une pompe intégrée (par exemple, à l'intérieur d'une chaudière). Sinon, reportez-vous au guide de remplacement de Wilo.

Puis-je utiliser la fonction Sync. pour les pompes issues de la concurrence ?

Non, les données de la fonction Sync. incluent uniquement les pompes Wilo. Mais vous pouvez utiliser le système Varios PICO-STG sans problème pour remplacer les pompes issues de la concurrence.

Le câble iPWM est-il inclus dans la livraison ?

Non, le câble iPWM est un accessoire.

J'ai jeté le câble de raccordement électrique avec la boîte, que dois-je faire ?

Le câble de raccordement électrique est disponible en pièce détachée, veuillez contacter Wilo ou votre grossiste.

Description de la série de fabrication

Vos avantages

  • Solution de remplacement la plus compatible pour de multiple domaines, disponible également pour le solaire et la géothermie, grâce à sa construction compacte, aux nouveaux modes de régulation (tels que iPWM) et à l'assistant de synchronisation
  • Confort d'utilisation maximal grâce à l'affichage LED et à la technologie du bouton vert, un bouton touche pour le mode de régulation et un autre pour le réglage du circulateur.
  • Installation aisée grâce à une construction compacte, aux connexions électriques ajustables et aux fonctionnalités de maintenance comme la fonction de purge
  • Sécurité de fonctionnement et d'utilisation maximale grâce à une technologie éprouvée

Le circulateur de remplacement le plus polyvalent de tous les temps.

Le Wilo-Varios PICO-STG est la solution universelle de remplacement dans le domaine du génie climatique pour bâtiments résidentiels. Il permet un mode de régulation standard et externe et, à l'aide de l'assistant de synchronisation, permet d'appliquer très facilement les réglages du circulateur remplacé. Sa construction compacte ainsi que la possibilité de transférer les courbes caractéristiques de l'ancien circulateur grâce à la nouvelle fonction de synchronisation facilitent grandement le montage et la mise en service. La « technologie du bouton vert » assure, quant à elle, une grande facilité d'utilisation.

Conception

Circulateur à rotor noyé avec raccord fileté, moteur EC autoprotégé et régulation de puissance électronique intégrée.

Utilisation

Chauffages à eau chaude tous systèmes, climatisation, installations de circulation industrielles, circuits primaires dans les installations solaires et géothermiques.

Équipement/Fonction

Modes de fonctionnement

  • Pression différentielle constante (3 courbes caractéristiques prédéfinies)
  • Pression différentielle variable (3 courbes caractéristiques prédéfinies)
  • Vitesse de rotation constante (3 vitesses)
  • Régulation externe par signal iPWM
    • iPWM GT (chauffage/géothermie, pas pour Varios PICO-STG .../1-13)
    • iPWM ST (solaire)

Fonctions manuelles

  • Réglage du mode de fonctionnement selon l'application
  • Réglage de la puissance de la pompe (courbe caractéristique)
  • Réglage de la vitesse de rotation constante
  • Activation de la fonction Sync et du codage LED
  • Fonction de purge
  • Redémarrage manuel

Fonctions automatiques

  • Redémarrage automatique

Fonctions de signalisation et d'affichage

  • Affichage du mode de régulation choisi
  • Affichage de la courbe caractéristique choisie dans le mode de régulation ou type iPWM
  • Affichage de la fonction Sync activée et du codage LED
  • Affichage d'état du redémarrage manuel ou de la fonction de purge
  • Indicateurs de service et de défauts

Équipement

  • Corps de pompe au revêtement par cataphorèse
  • Méplat du corps de pompe
  • Câble de raccordement électrique avec connecteur de pompe 3 pôles et Wilo-Connector
  • Raccordement iPWM
  • Fonction de purge
  • Redémarrage manuel
  • Moteur auto-protégé
  • Filtre à particules

Contenu de la livraison

  • Pompe
  • Câble avec connecteur de pompe 3 pôles et raccordement Wilo-Connector
  • Wilo-Connector
  • Joints
  • Notice de montage et de mise en service

Dénomination

Exemple :

Wilo-Varios PICO-STG 25/1-8-130

Varios PICO

Pompe à haut rendement (pompe à raccord fileté), à variation électronique

-STG

Adapté au solaire, géothermique et chauffage

25/

Diamètre nominal de raccordement

1-8

Plage de hauteur manométrique [m]

130

Entraxe

Caractéristiques techniques

  • Température du fluide :
    • -20 °C à +95 °C (chauffage/géothermie)
    • -10 °C à +110 °C (solaire)
  • Alimentation réseau 1~230 V, 50 Hz
  • Classe de protection IPX4D
  • Raccord fileté Rp ½, Rp 1 et Rp 1¼
  • Pression de service max. 10 bars

Matériaux

  • Corps de pompe : fonte grise (EN-GJL-200)
  • Roue : plastique (PP - 40% GF)
  • Arbre de la pompe : Acier inoxydable
  • Palier : carbone, imprégné métal

Courbe caractéristique

Wilo-Varios PICO-STG

Téléchargements

Range leaflet - French

Format de page 220.1 x 297.0 mm
Nombre de côtés 6

PDF (2 MB)

Télécharger

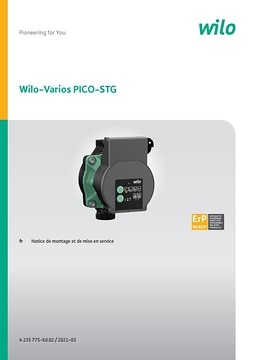

Wilo-Varios PICO-STG

N° de réf. 42338442
Édition 2019-12
Numéro de version 01
Format de page 105.1 x 148.2 mm
Nombre de côtés 80

PDF (8 MB)

Télécharger

Wilo-Varios PICO-STG

N° de réf. 4235775
Édition 2019-05
Numéro de version 01
Format de page 105.1 x 148.2 mm
Nombre de côtés 35

PDF (5 MB)

Télécharger
