Wilo-Yonos PICO-D

Description de la série de fabrication

Vos avantages

  • Affichage à LED pour le réglage de la valeur de consigne en pas de 0,1 m et pour l'affichage de la consommation en cours
  • Raccordement électrique sans outils grâce au Wilo-Connector
  • Fonction unique de purge par pompe
  • Double circulateur pour marche individuelle (Δp-c et Δp-v et régime constant) ou marche parallèle (Δp-c et régime constant)
  • Couple de démarrage très élevé pour un démarrage sûr

Conception

Double pompe de circulation à rotor noyé avec raccord fileté, moteur CE auto-protégé et régulation de puissance électronique intégrée.

Utilisation

Chauffages à eau chaude tous systèmes, applications de climatisation, installations de circulation industrielles.

Équipement/Fonction

Modes de fonctionnement

  • Pression différentielle constante
  • Pression différentielle variable
  • Vitesse de rotation constante (3 courbes caractéristiques de régulation)

Fonctions manuelles

  • Réglage du mode de fonctionnement selon l'application
  • Réglage de la puissance de la pompe (hauteur manométrique)
  • Réglage de la vitesse de rotation constante
  • Fonction de purge
  • Redémarrage manuel

Fonctions automatiques

  • Adaptation des performances hydrauliques en continu suivant le mode de fonctionnement
  • Redémarrage automatique
  • Détection automatique de fonctionnement à sec

Fonctions de signalisation et d'affichage

  • Affichage de la puissance absorbée en W
  • Affichage de la hauteur manométrique lors du réglage
  • Affichage de rapports de défauts (codes d'erreurs)
  • Affichage de la fonction de redémarrage ou de purge activée manuellement

Équipement

  • Connexion électrique rapide avec Wilo-Connector
  • Fonction de purge
  • Redémarrage manuel
  • Moteur auto-protégé
  • Filtre à particules

Fonction double circulateur

  • Mode de fonctionnement principal/de réserve (avec permutation automatique en cas de défaut/échange de pompe après un certain nombre d'heures de fonctionnement ) : Si vous souhaitez utiliser le double circulateur en modes de fonctionnement principal/réserve, le mode de régulation et la hauteur manométrique ou la vitesse C1, C2 et C3 doivent être paramétrés de façon identique.
  • Marche parallèle (marche et arrêt d'appoint avec optimisation du rendement) : Si vous souhaitez utiliser le double circulateur en modes marche parallèle/d'appoint, le mode de régulation Δp-c doit être paramétré avec la même hauteur manométrique ou le même régime avec une même vitesse C1, C2 et C3.
  • Un coffret de commande supplémentaire est requis pour commuter les pompes, par ex. en cas de panne.

Étendue de la fourniture

  • Pompe
  • Wilo-Connector
  • Joints
  • Notice de montage et de mise en service

Dénomination

Exemple :

Wilo-Yonos PICO-D 30/1-6

Yonos PICO

Pompe à haut rendement (pompe à raccord fileté), à variation électronique

-D

Double circulateur

30/

Diamètre nominal de raccordement

1-6

Plage de hauteur manométrique [m]

Caractéristiques techniques

  • Température du fluide de -10 °C à +95 °C
  • Alimentation réseau 1~230 V, 50 Hz
  • Classe de protection IPX2D
  • Raccord fileté Rp 1¼
  • Pression de service max. 10 bars

Courbe caractéristique

Yonos PICO-D

Téléchargements

Wilo-Yonos PICO-D

N° de réf. 4238101
Edition 1910
Numéro de version 01
Format de page 148.5 x 209.9 mm
Nombre de côtés 9

PDF (362 kB)

Télécharger

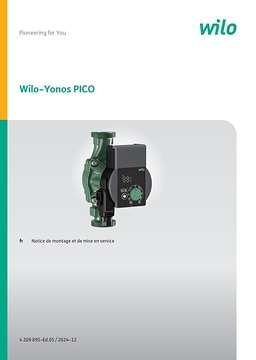

Wilo-Yonos PICO
