Wilo-RainSystem AF 150 | Wilo

Wilo-RainSystem AF 150

Comfortabel regenwaterhergebruik in meergezinswoningen en kleine commerciële bedrijven.

Uw voordelen
NIEUW

Comfortabel regenwaterhergebruik in meergezinswoningen en kleine commerciële bedrijven.

Door het doelgerichte gebruik van regenwater is het Wilo-RainSystem AF 150 een bijzonder duurzaam systeem voor de besparing van drinkwater. De af fabriek voorgemonteerde installatie kan snel worden geïnstalleerd en met de schakelkast RainControl Professional snel in bedrijf worden genomen. Het systeem is uitgerust met een buffertank met een volume van 150 liter voor continu gebruik en schakelt bij gebrek aan regenwater in het waterreservoir automatisch over op overeenkomstige suppletie met drinkwater. De geïntegreerde, zelfaanzuigende centrifugaalpomp Wilo-Medana CH1-LSP met IE3-motortechnologie staat in combinatie met de stromingsgeoptimaliseerde constructie van de buffertank garant voor een laag energieverbruik. Een laagspanningsvoeding, zelfbeschermingsroutines zoals de droogloopbeveiliging en het gebruik van corrosiebestendige onderdelen zorgen voor een hoge bedrijfszekerheid en lange levensduur. Door het geluidsarme bedrijf is deze pomp ook geschikt voor toepassing in woonomgevingen.


De voordelen voor u

  • Eenvoudige installatie dankzij compacte, af fabriek voorgemonteerde constructie
  • Eenvoudig en intuïtief te bedienen via de schakelkast RainControl Professional
  • Betrouwbaar continu bedrijf ook bij te weinig regenwater dankzij automatische suppletie van drinkwater
  • Energiebesparend bedrijf door stromingsgeoptimaliseerde constructie en gebruik van IE3 motoren
  • Hoge bedrijfsveiligheid dankzij zelfbeschermingsroutines, laagspanningsregeling en gebruik van corrosiebestendige onderdelen
  • Onderhoudsaanwijzingen door storingsindicatie met LCD-meldingen
  • Geluidsarm bedrijf voor hoog gebruikscomfort
Seriebeschrijving
RainSystem AF 150 -2 MC 304 - 605

Bouwtype

Automatische installatie voor regenwaterhergebruik met buffertank voor vers water (150 liter) en 2 zelfaanzuigende pompen van de serie Medana CH1-LSP

Toepassing

  • Regenwaterhergebruik in appartementencomplexen en detailhandel voor de besparing van drinkwater in combinatie met (regenwater)reservoirs

Uitrusting/functie

  • 2 zelfaanzuigende, corrosievrije, geluidsarme centrifugaalpompen van de serie Medana CH1-LSP
  • Buffertank voor vers water (150 liter) met mechanische vlotterkraan
  • Doorstroomd membraandrukvat conform DIN 4807 voor energiebesparing bij kleine lekkages in het gebouw
  • Regelaar RainControl Professional met besturingselektronica incl. magneetkleppen, druktransmitter 4 – 20 mA en niveausensor met 20 m kabel voor niveaucontrole
    • Menugestuurde bediening (functietoetsen)
    • Weergave via LC-display (bedrijfs- en storingsmeldingen)
    • Gelijkmatige installatiebesturing door een cyclische pompwisseling en geïntegreerde testloop bij stilstaande pompen
    • Automatische storingsomschakeling en pieklastbijschakeling
    • Automatische waterverversing in de buffertank
    • Volledig automatische en geoptimaliseerde tapwatersuppletie
    • Geïntegreerde elektronische motorbeveiliging
    • Geïntegreerde droogloopbeveiliging van het pompaggregaat
    • Automatische bescherming tegen verkalking van de magneetklep
    • Permanente weergave van het peil in het reservoir, installatiedruk en weergave bedrijfssituatie via LCD

Type-aanduiding

Voorbeeld:

Wilo-RainSystem AF 150-2Medana LSP204/RCP

RainSystem

Installatie voor regenwaterhergebruik voor bedrijven

AF

Serie (Aqua Feed)

150

Nominale inhoud (l) buffertank

2

Aantal pompen

Medana LSP

Pompserie

2

Nominaal debiet (m3/h)

04

Aantal enkelpomptrappen

RCP

Regelsysteem RainControl Professional

Technische gegevens

  • Netaansluiting: 1~230 V (± 10%), 50 Hz
  • Max. aanzuighoogte: 8 m
  • Max. werkdruk: 8 bar
  • Beschermingsklasse: IP54
  • Aansluitingen:
    • Verzamelleidingsysteem aan de perszijde R 1½
    • Toevoeren R 1¼, toevoeren aan de zuigzijde R 1¼
    • Overloopaansluiting DN 100

Materialen

  • Pomphuis: Roestvrij staal 1.4301
  • Waaier: Noryl
  • As: Roestvrij staal 1.4031
  • Mechanische afdichting: keramiek/kool
  • Waaiertrappen: Noryl
  • Membraanexpansievat: staal, gelakt

Constructie

Stekkerklare installatie voor regenwaterhergebruik in compacte bouwwijze, complete elektrische en hydraulische bekabeling en gemonteerd op trillingsdempend, gelakt stalen buisframe.

Leidingsysteem: Verzamelleidingen aan de perszijde R 1 1/2 incl. sensoreenheid met membraandrukvat van 8 liter in doorstroomprincipe en afsluiter met leegloop, manometer 0–10 bar en afsluitkogelkraan aan de zuig- en perszijde. Hoge bedrijfsveiligheid door twee afzonderlijk geleide zuigleidingen (niet inbegrepen).

Grote buffertank voor een aan de behoefte aangepaste suppletie van drinkwater in het verbruikersnetwerk bij niet-gevuld regenwaterreservoir.

Aansluiting voor stuwingswaarschuwing seriematig aanwezig.

Pompen: 2 zelfaanzuigende, corrosievrije, geluidsarme centrifugaalpompen van de serie Medana CH1-LSP.

Bediening en parametrering van de volledig elektronische regelaar RainControl Professional vindt plaats via menugestuurde functietoetsen. Weergave van omvangrijke meldingen. Aanwezige potentiaalvrije contacten voor verzamelbedrijfs- en verzamelstoringsmelding.

Leveringsomvang

  • Af fabriek gemonteerde en stekkerklare installatie voor regenwaterhergebruik
  • Niveausensor met 20 m kabel, meetbereik 0...5 m
  • Inbouw- en bedieningsvoorschriften

Opties

  • Enkelbedrijfs- en enkelstoringsmeldingen
  • Stuwingsmelder
Documenten

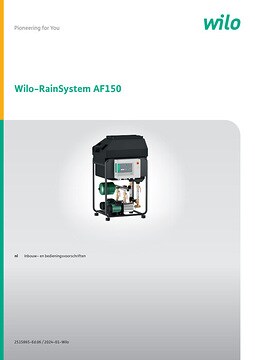

Inbouw- en bedieningsvoorschriften

Wilo-RainSystem AF150

Art.-nr. 2515865
Uitgave 2024-01
Aantal pagina's 32
PDF (4 MB)

Wilo-Medana CH1-LSP

Art.-nr. 4263617
Uitgave 08/2023
Aantal pagina's 24
PDF (5 MB)

Belgaqua

Belgaqua Belg 22/138/8b

Aantal pagina's 1
PDF (303 KB)

CE

CE 2055469-04

Aantal pagina's 6
PDF (282 KB)
