Wilo-Varios PICO-STG

Seriebeschrijving

De voordelen voor u

De meest compatibele vervangingsoplossing voor tal van toepassingen nu ook voor zonne-energie en geothermie dankzij de compacte constructie, nieuwe regelingsmodi (zoals iPWM) en de nieuwe synchronisatiefunctie

Maximaal bedieningscomfort dankzij led-display en groene-knop-technologie met een druktoets voor regelbedrijf en een druktoets voor het voorinstellen van de pomp.

Eenvoudige installatie dankzij een compacte constructie, aanpasbare elektrische aansluitingen en onderhoudsfuncties zoals ontluchting

Zeer hoge bedrijfs- en bedieningsveiligheid dankzij beproefde technologie

The most versatile replacement pump of all time.

De Wilo-Varios PICO-STG is de universele vervangende oplossing op het gebied van verwarming, klimaatbeheersing en koeling voor een- en tweegezinswoningen. De pomp maakt een standaard en extern regelbedrijf mogelijk. Met behulp van de synchronisatiefunctie kunnen de instellingen van de vervangen pomp heel eenvoudig worden overgenomen. Dankzij de compacte constructie en het overnemen van karakteristieken van de oude pomp met behulp van de nieuwe synchronisatiefunctie zijn de installatie en inbedrijfname extra eenvoudig. Daarnaast is de bediening extra comfortabel dankzij de groene-knop-technologie.

Bouwtype

Natloper-circulatiepomp met draadaansluiting, blokkeerstroombestendige EC-motor en geïntegreerde elektronische vermogensregeling.

Toepassing

Warmwaterverwarmingen van alle systemen, klimaattoepassingen, industriële circulatie-systemen, primaire circuits in zonne-energie- en geothermische systemen.

Uitrusting/werking

Bedrijfssituaties

  • Constante verschildruk (3 vooraf gedefinieerde karakteristieken)
  • Variabele verschildruk (3 vooraf gedefinieerde karakteristieken)
  • Constant toerental (3 toerentalniveaus)
  • Externe regeling door iPWM-signaal
    • iPWM GT (verwarming/geothermie)
    • iPWM ST (zonne-energie)

Handbedieningsfuncties

  • Instelling van de bedrijfssituatie afhankelijk van de toepassing
  • Instelling van het pompvermogen (karakteristiek)
  • Instelling van het constant toerental
  • Activering van de synchronisatiefunctie en led-codering
  • Ontluchtingsfunctie
  • Handmatige herinschakeling

Automatische functies

  • Automatische herstart

Meldings- en weergavefuncties

  • Weergave van de geselecteerde regelingsmodus
  • Weergave van de gekozen karakteristiek binnen de regelingsmodus of iPWM-type
  • Weergave van de geactiveerde synchronisatiefunctie en led-codering
  • Statusweergave van de handmatige herstart of ontluchtingsfunctie
  • Bedrijfs- en storingsindicatie

Uitrusting

  • Pomphuis met cataforesecoating
  • Steeksleutelaanzet op pomphuis
  • Elektrische aansluitkabel met 3-polige pompstekker en Wilo-Connector
  • iPWM-aansluiting
  • Ontluchtingsfunctie
  • Handmatige herinschakeling
  • Blokkeerstroombestendige motor
  • Fijnfilter

Leveringsomvang

  • Pomp
  • Kabel met 3-polige pompstekker en Wilo-Connector-aansluiting
  • Wilo-Connector
  • Afdichtingen
  • Inbouw- en bedieningsvoorschriften

Type-aanduiding

Voorbeeld:

Wilo-Varios PICO-STG 25/1-8-130

Varios PICO

Hoogrendementspomp (pomp met draadkoppeling), elektronisch geregeld

-STG

Compatibel met verwarmings-, zonne-energie- en geothermietoepassingen

25/

Nominale aansluitgrootte

1-8

Nominaal opvoerhoogtebereik [m]

130

Bouwlengte

Technische gegevens

  • Mediumtemperatuur:
    • -20 °C tot +95 °C (verwarming/geothermie)
    • -10 °C tot +110 °C (zonne-energie)
  • Netaansluiting 1~230 V, 50 Hz
  • Beschermingsklasse IPX4D
  • Schroefdraadaansluiting Rp ½, Rp 1 en Rp 1¼
  • Max. werkdruk 10 bar

Materialen

  • Pomphuis: Gietijzer (EN-GJL-200)
  • Waaier: Kunststof (PP - 40% GF)
  • Pompas: Roestvrij staal
  • Lager: Kool, met metaal geïmpregneerd

Verzamelgrafiek

Wilo-Varios PICO-STG

Downloads

Wilo-Varios PICO-STG

Art.-nr. 4232828
Edition 2019-05
Versienummer 01
Paginaformaat 105.1 x 148.2 mm
Aantal pagina's 76

PDF (8 MB)

Downloaden

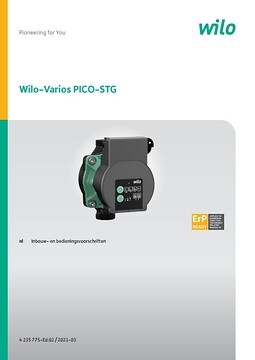

Wilo-Varios PICO-STG
