Wilo-Medana CH1-L | Wilo

Wilo-Medana CH1-L

Efficiënte systeemintegratie.

Uw voordelen
Wilo-Medana CH1-L

Efficiënte systeemintegratie.

Dankzij zijn drinkwatercertificaat is de Wilo-Medana CH1-L ook geschikt voor drinkwatertoepassingen. De normaalzuigende meertrapspomp bereikt de hoogste hydraulische capaciteit. De compacte en robuuste constructie met corrosiebestendige onderdelen en de inzetmogelijkheid in omgevingstemperaturen tot maximaal 50 °C bieden een breed toepassingsgebied voor pompintegratie in grotere systemen.


De voordelen voor u

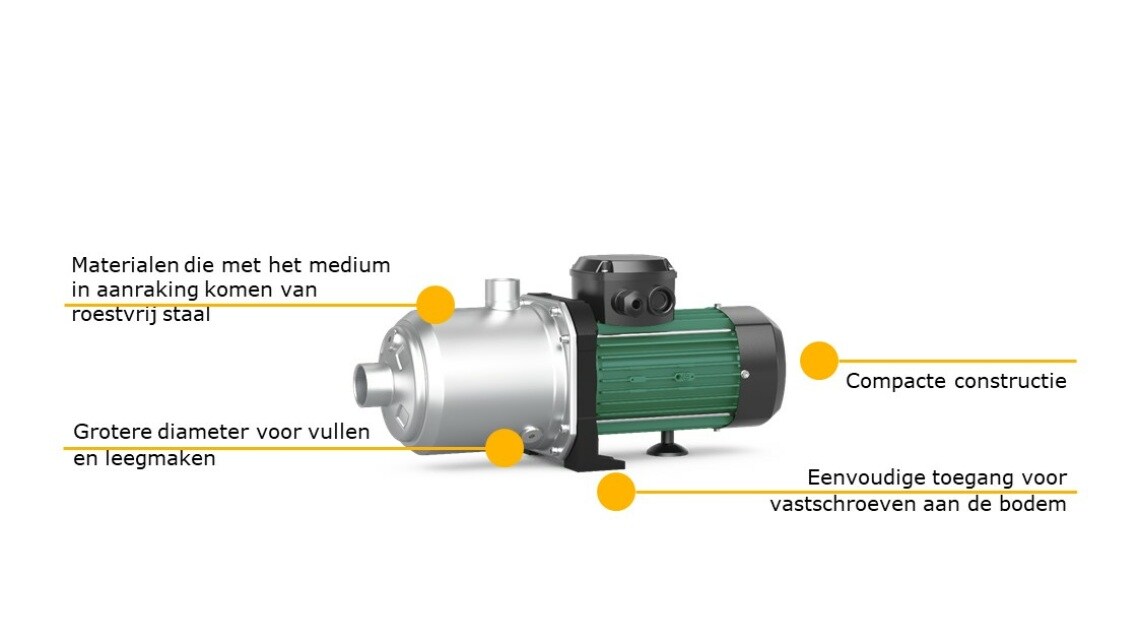

  • Hoge efficiëntie door grote hydraulische capaciteit
  • Eenvoudige en snelle inbedrijfname/onderhoudswerkzaamheden dankzij grote openingen voor het vullen en leegmaken van de pompen

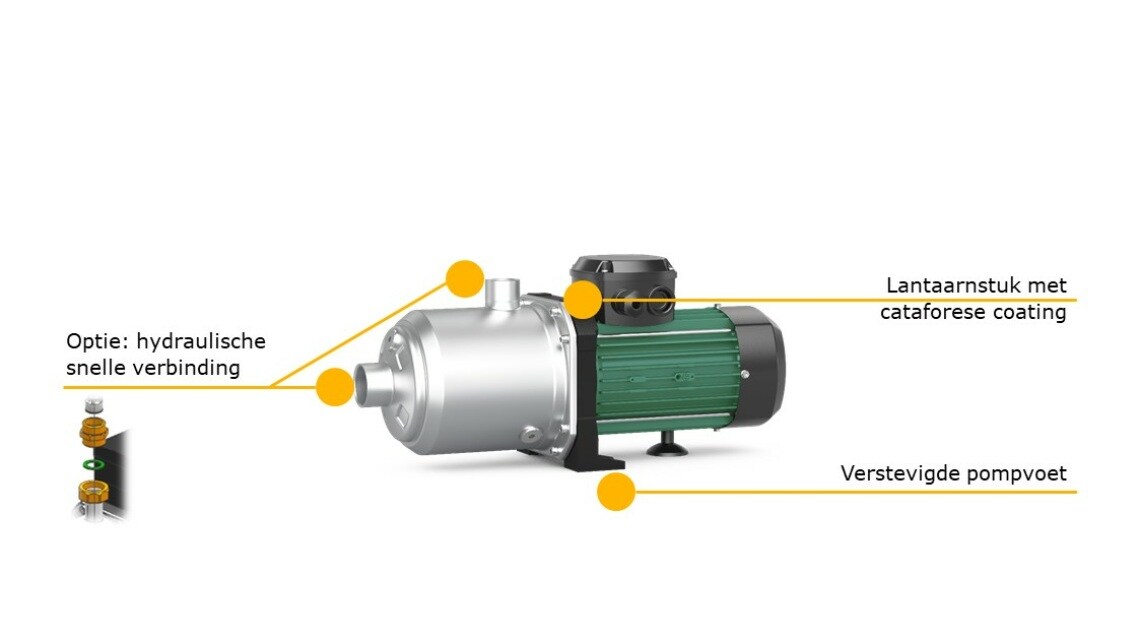

  • Hoge betrouwbaarheid wat betreft robuustheid en een laag geluidsniveau dankzij een splitring en corrosiebestendige lantaarnstukken met cataforese coating
  • Kan worden ingezet in omgevingstemperaturen tot 50 °C en heeft dus een uitgebreid toepassingsgebied, speciaal voor systeemintegratie
  • Geschikt voor drinkwatertoepassingen

Consultant Marc in Office
Seriebeschrijving

Bouwtype

Normaalzuigende, horizontale, meertrapspomp

Toepassing

• Watervoorziening en drukverhoging

• Irrigatie

• Industriële processen

Uitrusting/functie

  • Roestvrijstalen pomp van het bloktype
  • Draadaansluiting
  • Wisselstroom- of draaistroommotor
  • Wisselstroommotor met geïntegreerde thermische motorbeveiliging (met automatische herstart)

Type-aanduiding

Voorbeeld:

Wilo-MEDANA CH1-L.202-1/E/A/10T

MEDANA

Productaanduiding oppervlaktepomp

CH

Commercieel horizontaal

1

Serieniveau (1 = beginner, 3 = standaard, 5 = premium)

L

Lange as

2

Nominaal debiet [m3/h] van de enkelpomp

02

Aantal enkelpomptrappen

1

1 = AISI 304

2 = AISI 316L

E

E = EPDM-afdichting

A

A = frequentie 50 Hz / eenfasig / 230 V

B = frequentie 60 Hz / eenfasig / 220 V

C = frequentie 60 Hz / eenfasig / 230 V

D = frequentie 50 Hz / driefasig / 400 V

E = frequentie 50 Hz / driefasig / 230 – 400 V

F = frequentie 60 Hz / driefasig / 220 – 380 V

G = frequentie 60 Hz / driefasig / 265 – 460 V

I = frequentie 60 Hz / driefasig / 460 V

10

Nominale druk (bar)

T

T = Schroefdraadaansluitingen

P = Victaulic-aansluitingen

Technische gegevens

  • Netaansluiting: 1~230 V (±10%), 50 Hz
  • Netaansluiting: 3~230 V-400 V (±10%), 50 Hz; 265-460 V (±10%), 60 Hz
  • Mediumtemperatuur -20 tot +120 °C (EPDM) (-20 tot +90 °C FKM)
  • Max. werkdruk: 10 bar
  • Max. toevoerdruk: 6 bar
  • Beschermingsklasse: IP55
  • Nominale doorlaat van de leidingaansluitingen: van G1" tot G2", afhankelijk van de uitvoering

Materialen

  • Waaiers, trappenkamers en pomphuis roestvrij staal 1.4301/1.4404
  • As 1.4301 resp. 1.4404 roestvrij staal
  • EPDM/FKM- (Viton-) afdichting
  • Mechanische afdichting: EPDM-uitvoering: B-koolstof/siliciumcarbide; FKM-uitvoering: B-koolstof/siliciumcarbide
  • Lager wolfraamcarbide/aluminiumoxide
  • Pompvoeten aluminium

Toestand bij levering

  • Pomp
  • Inbouw- en bedieningsvoorschriften
Downloads

Inbouw- en bedieningsvoorschriften

Wilo-Medana CH1-L

Art.-nr. 4234327
Uitgave 02/2020
Paginaformaat 209.9 x 297.0 mm
Aantal pagina's 124
PDF (4 MB)

Wilo-Medana CH1-L

Art.-nr. 4234327
Uitgave 02/2021
Paginaformaat 209.9 x 297.0 mm
Aantal pagina's 132
PDF (7 MB)
Productlijst
Wilo-Medana CH1-L

Wilo-Medana CH1-L

Aantal hits: 84
ProductaanduidingArtikelnummer
MEDANA CH1-L.202-1/E/A/10T
4231462
MEDANA CH1-L.202-1/E/E/10T
4231463
MEDANA CH1-L.203-1/E/A/10T
4231464
MEDANA CH1-L.203-1/E/E/10T
4231465
MEDANA CH1-L.204-1/E/A/10T
4231466
MEDANA CH1-L.204-1/E/E/10T
4231467
MEDANA CH1-L.205-1/E/A/10T
4231468
MEDANA CH1-L.205-1/E/E/10T
4231469
MEDANA CH1-L.206-1/E/A/10T
4231470
MEDANA CH1-L.206-1/E/E/10T
4231471
MEDANA CH1-L.207-1/E/A/10T
4231472
MEDANA CH1-L.207-1/E/E/10T
4231473
MEDANA CH1-L.402-1/E/A/10T
4231474
MEDANA CH1-L.402-1/E/E/10T
4231475
MEDANA CH1-L.403-1/E/A/10T
4231476
MEDANA CH1-L.403-1/E/E/10T
4231477
MEDANA CH1-L.404-1/E/A/10T
4231478
MEDANA CH1-L.404-1/E/E/10T
4231479
MEDANA CH1-L.405-1/E/A/10T
4231480
MEDANA CH1-L.405-1/E/E/10T
4231481
MEDANA CH1-L.406-1/E/A/10T
4231482
MEDANA CH1-L.406-1/E/E/10T
4231483
MEDANA CH1-L.407-1/E/A/10T
4231484
MEDANA CH1-L.407-1/E/E/10T
4231485
MEDANA CH1-L.602-1/E/A/10T
4231486
MEDANA CH1-L.602-1/E/E/10T
4231487
MEDANA CH1-L.603-1/E/A/10T
4231488
MEDANA CH1-L.603-1/E/E/10T
4231489
MEDANA CH1-L.604-1/E/A/10T
4231490
MEDANA CH1-L.604-1/E/E/10T
4231491
MEDANA CH1-L.605-1/E/A/10T
4231492
MEDANA CH1-L.605-1/E/E/10T
4231493
MEDANA CH1-L.1002-1/E/A/10T
4231494
MEDANA CH1-L.1002-1/E/E/10T
4231495
MEDANA CH1-L.1003-1/E/A/10T
4231496
MEDANA CH1-L.1003-1/E/E/10T
4231497
MEDANA CH1-L.1004-1/E/E/10T
4231498
MEDANA CH1-L.1005-1/E/E/10T
4231499
Medana CH1-L.1602-1/E/E/10T
4239730
Medana CH1-L.1603-1/E/E/10T
4239783
Medana CH1-L.1605-1/E/E/10T
4241310
Medana CH1-L.1604-1/E/E/10T
4243625
MEDANA CH1-L.202-2/V/A/10T
4235324
MEDANA CH1-L.202-2/V/E/10T
4235325
MEDANA CH1-L.203-2/V/A/10T
4235326
MEDANA CH1-L.203-2/V/E/10T
4235327
MEDANA CH1-L.204-2/V/A/10T
4235328
MEDANA CH1-L.204-2/V/E/10T
4235329
MEDANA CH1-L.205-2/V/A/10T
4235330
MEDANA CH1-L.205-2/V/E/10T
4235331
