Atmos PICO 25/1-4

Таблица с параметри

Хидравлични характеристики
  • Максимално работно налягане PN
    6 bar
  • Минимална височина на входа при 50 °C
    0.5
  • Минимална височина на входа при 95 °C
    3
  • Минимална височина на входа при 110 °C
    10
  • Мин. температура на флуида T
    -10 °C
  • Макс. температура на флуида T
    95 °C
  • Температура на околната среда мин. T
    -10 °C
  • Макс. температура на околната среда T
    40 °C
Данни на мотора
  • Захранване от мрежата
    1~230 V ±10%, 50/60 Hz
  • Обороти мин. nmin
    1200 rpm
  • Обороти макс. nmax
    3500 rpm
  • Консумирана мощност (мин) P1 min
    3.0 W
  • Електрически вход P1 max P1 max
    25.0 W
  • Емисия на електромагнитни смущения
    EN 61000-6-3
  • Устойчивост на смущения
    EN 61000-6-2
  • Електромагнитна съвместимост
    EN 61800-3
  • Кабелно съединение с резба
    1 x PG11
  • Клас на изолация
    F
  • Степен на защита
    IPX4D
Материали
  • Корпус на помпата
    5.1300, EN-GJL-200
  • Работно колело
    PP-GF40
  • Вал
    1.4122, X39CrMo17-1
  • Материал лагер
    Carbon graphite, all Carbon
Монтажни размери
  • От страна на нагнетателя тръбно присъединяване RPD
    G 1½
  • Към смукателната страна тръбно присъединяване RPS
    G 1½
  • Обща дължина l0
    180 mm
Информация за приемането на поръчки
  • Тегло нето прибл. m
    2 kg
  • Изделие
    Wilo
  • Обозначение на продукта
    Atmos PICO 25/1-4
  • Каталожен номер
    4209451

Текст

Високоефективна помпа Wilo-Atmos PICO, електронно регулируема. Циркулационна помпа с мокър ротор с резбово присъединяване, която не изисква особена поддръжка, с устойчив на блокиране синхронен мотор по технологията ECM и вградено електронно регулиране на мощността за безстепенно регулиране на диференциалното налягане. Може да се използва във всички отоплителни и климатични системи. Възможност за избор на режим на регулиране съобразно приложението - за радиатори или за подово отопление.

Серийно със:

  • Предварителен избор на режими на регулиране за оптимално адаптиране на натоварването: Δp-v (променливо диференциално налягане), 3 постоянни степени на скорост (n=постоянна величина)
  • Вградена защита на мотора
  • Един светодиод за индикация на сигнал за работа или повреда
  • Минимална консумация само 4 W
  • Автоматична деблокираща функция
  • Висок стартов момент

Корпус на помпата от сив чугун, работно колело от полипропилен, вал от неръждаема стомана с плъзгащи се лагери от графит, импрегнирани с метал.

Експлоатационни характеристики
  • Флуид
    Water
  • Максимално работно налягане PN
    6 bar
  • Минимална височина на входа при 50 °C
    0.5
  • Минимална височина на входа при 95 °C
    3
  • Минимална височина на входа при 110 °C
    10
Данни на мотора
  • Емисия на електромагнитни смущения
    EN 61000-6-3
  • Устойчивост на смущения
    EN 61000-6-2
  • Захранване от мрежата
    1~230 V, 50/60 Hz
  • Електрически вход P1 max P1 max
    25.0 W
  • Обороти мин. nmin
    1200 rpm
  • Обороти макс. nmax
    3500 rpm
  • Protection class motor
    IPX4D
  • Кабелно съединение с резба
    1 x PG11
Материали
  • Корпус на помпата
    5.1300, EN-GJL-200
  • Работно колело
    PP-GF40
  • Вал
    1.4122, X39CrMo17-1
  • Материал лагер
    Carbon graphite, all Carbon
Монтажни размери
  • Към смукателната страна тръбно присъединяване RPS
    G 1½
  • От страна на нагнетателя тръбно присъединяване RPD
    G 1½
  • Обща дължина l0
    180 mm
Информация за приемането на поръчки
  • Изделие
    Wilo
  • Обозначение на продукта
    Atmos PICO 25/1-4
  • Тегло нето прибл. m
    2 kg
  • Каталожен номер
    4209451

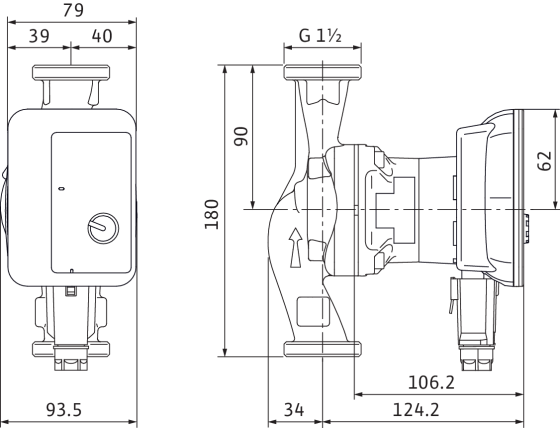

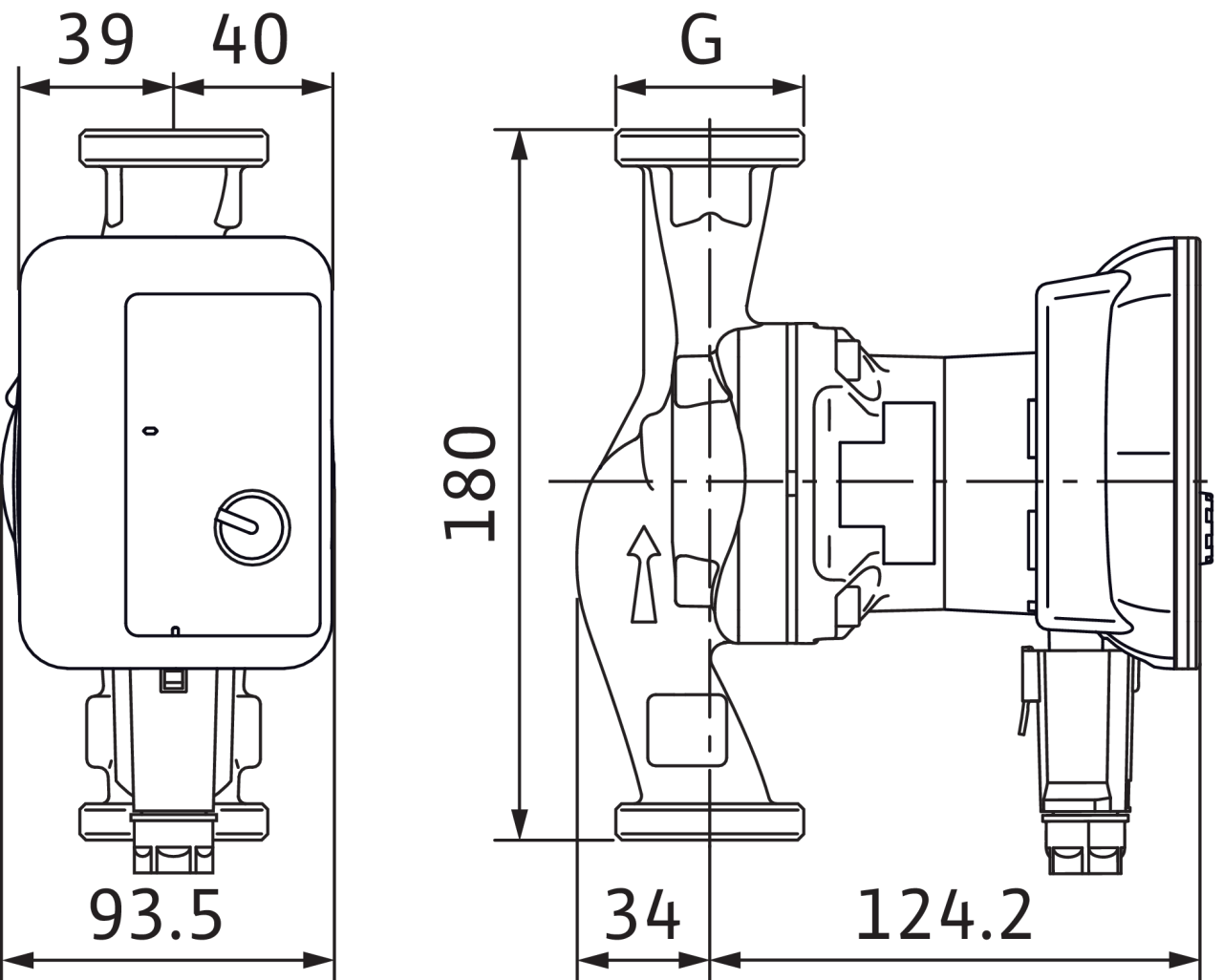

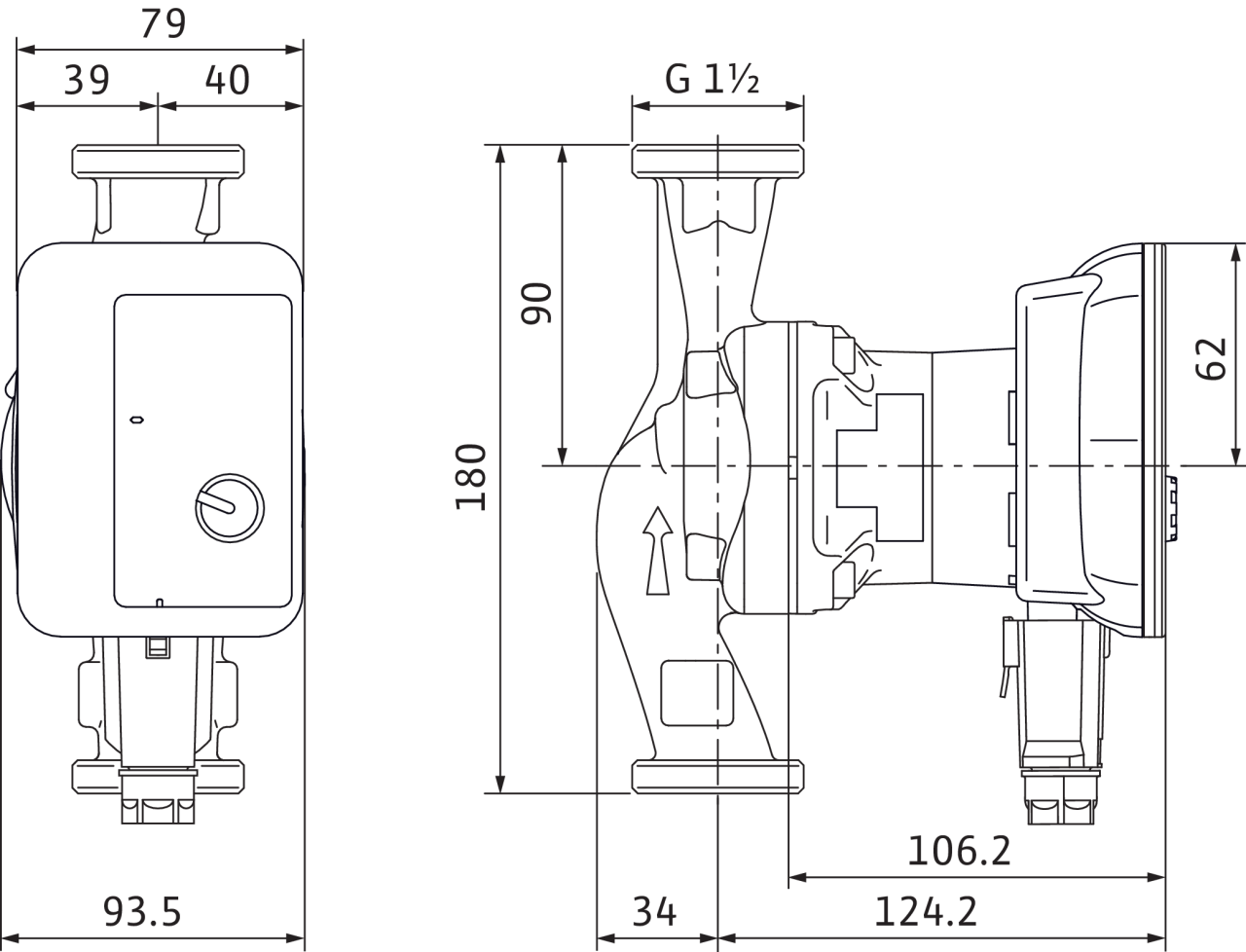

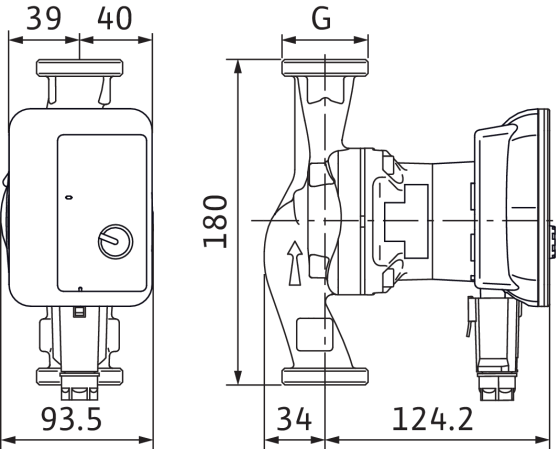

Размери и чертежи с размери

Atmos PICO

Atmos PICO

Atmos PICO

Atmos PICO
Atmos PICO
Atmos PICO

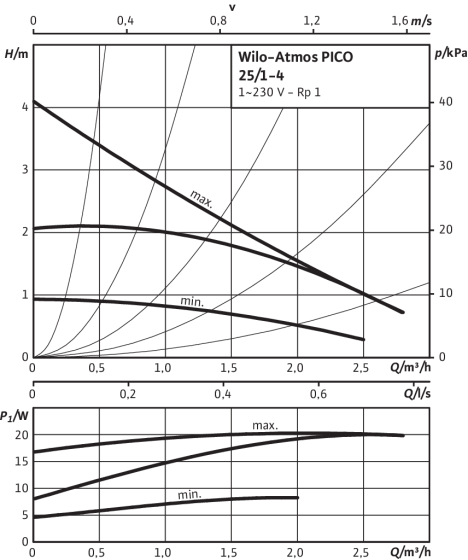

Характеристики

Atmos PICO 25/1-4, Δp-c (constant)

Atmos PICO 25/1-4, Δp-c (constant)

Atmos PICO 25/1-4, Δp-v (variable)

Atmos PICO 25/1-4, Δp-v (variable)
Atmos PICO 25/1-4, Δp-c (constant)
Atmos PICO 25/1-4, Δp-v (variable)

Схема на свързване

Eco PICO-NOVA

Eco PICO-NOVA

Устойчив на блокиране мотор

Монофазен мотор (EM) 2-полюсен - 1~230 V, 50 Hz

Eco PICO-NOVA

Информация за поръчки

Information for order placements
  • Изделие
    Wilo
  • Обозначение на продукта
    Atmos PICO 25/1-4
  • EAN номер
    4048482686066
  • Каталожен номер
    4209451
  • Тегло бруто прибл. m
    2.2 kg
  • Тегло нето прибл. m
    2 kg
  • Обща дължина L
    160.0 mm
  • Височина без опаковка H
    94 mm
  • Цвят
    Зелен
  • Характеристика на опаковката
    Търговска опаковка
  • Вид опаковка
    Картон
  • Брой във всяка равнина
    24
  • Ширина без опаковка L
    180.0 mm
  • Минимално количество за поръчка
    1
  • Брой на палет
    202
