Wilo-DrainLift SANI-L

Производствена гама

Вашите преимущества

  • Лесен монтаж и транспорт чрез спестяваща място компактна конструкция и възможно ниско тегло
  • Висока експлоатационна безопасност благодарение на система с две помпи, голям работен обем, термична защита на мотора и независеща от електрическата мрежа аларма
  • Дизайнът без корозия с технически пластмаси и неръждаема стомана предлага висока надеждност
  • Свободно избираемо присъединяване за максимална гъвкавост при монтаж
  • Универсално приложима чрез многото варианти с два свободни сферични прохода (44/65 mm), с продължителен или прекъсващ режим на работа, както и изпълнение за агресивни флуиди
  • Лесна поддръжка и почистване благодарение на прозрачни капаци на съдовете и отвор за почистване във възвратния клапан

Компактната система за повишаване на налягането със сдвоени помпи за многофамилни къщи и търговски обекти.

Компактната двойна помпена система за фекални води Wilo-DrainLift SANI-L е идеалното решение за използване в многофамилни къщи и търговски обекти с неконтролиран вход на отпадни води, благодарение на големия обем на помпата и избираемите режими на работа на мотора за продължителна експлоатация и прекъсващ работен режим. Със свободен сферичен проход от 44 mm или 65 mm, свободно избираеми входове и опционално изпълнение за особено агресивни флуиди, тя е гъвкава и лесна за инсталиране. Потребителски ориентираната конструкция прави поддръжката много лесна.

Конструкция

Компактна, готова за присъединяване и напълно потопена система за повишаване на налягането със сдвоени помпи за изпомпване на фекални отпадъчни води.

Приложение

Изпомпване на фекални отпадъчни води:

  • Когато отпадъчните води, които не могат да се влеят в канализационната мрежа посредством естествен наклон.
  • За осигурено срещу обратен поток отводняване, ако мястото на оттичане, се намира под нивото на обратно подприщване.

Окомплектовка/функция

  • Табло за управление с независими от ел. мрежа аларма и общ сигнал за повреда
  • Готово за включване изпълнение
  • Съд с ревизионен отвор и прозрачен капак
  • Аналогово отчитане на нивото (4 ... 20 mA)
  • Възвратен клапан с ревизионен отвор
  • Термична защита на мотора с биметалeн сензор

Комплект на доставката

  • Система за повишаване на налягането с табло за управление и захранващ кабел с щепсел
  • Фланцов шуцер DN 80/100
  • Маншет DN 100 за изходен отвор
  • Маншет 75 mm за извод за обезвъздушаване
  • Маншет DN 50 за отвор за източване
  • Входен комплект с инструмент за изрязване на входни отвори 124 mm и уплътнение DN 100
  • Крепежни материали
  • Звукоизолираща постелка
  • 9 V акумулаторна батерия
  • Ръководство за експлоатация и поддръжка

Кодово означение на типовете

Пример: DrainLift SANI-L.17T/4C



DrainLift

Група продукти



SANI

Помпена система за отпадни води



L

Монтажен размер



17

Макс. напор



T

Захранване от мрежата:

  • M = 1~
  • T = 3~


4

Изпълнение на мотора и таблото за управление:

  • 1 = режим на работа: S3, табло за управление: Control MS-L
  • 2 = режим на работа: S1, табло за управление: Control MS-L
  • 3 = режим на работа: S3, табло за управление: Control EC-L
  • 4 = режим на работа: S1, табло за управление: Control EC-L


C

Изпълнение за агресивни флуиди



Технически характеристики

  • Захранване от мрежата: 1~230 V, 50 Hz или 3~400 V, 50 Hz
  • Режим на работа: S3 10%/S1
  • Температура на работния флуид: 3 ... 40 °C, макс. 65 °C за 5 min
  • Температура на околната среда, макс.: 40 °C
  • Обем на резервоара: 122 l
  • Полезен обем отнесен към височината на входа*: 60 l (180 mm*)/76 l (250 mm*)/91 l (315 mm*)
  • Изходен отвор: DN 80
  • Входен отвор: DN 100/150
  • Извод за обезвъздушаване: 75 mm
  • Степен на защита на таблото за управление: IP54
  • Степен на защита на системата за повишаване на налягането: IP68 (2 mWs/7 d)

Материали

  • Корпус на мотора: 1.4404
  • Хидравлика: PP-GF30
  • Работно колело: PP-GF30 или 1.4408
  • Резервоар: PE
  • Възвратен клапан: PPS

Описание/конструкция

Газо- и водонепропусклив събирателен резервоар с косо разположено резервоарно помещение и ревизионен отвор с прозрачен капак. Входовете са свободно избираеми, отчитането на нивото става с аналогов изходящ сигнал 4...20 mA. Изходен отвор с монтиран възвратен клапан с ревизионен отвор.

Задвижване чрез мотор с повърхностно охлаждане или самоохлаждащ се мотор с термична защита на мотора.

Предварително инсталирано табло за управление за автоматична експлоатация:

Wilo-Control MS-L

  • Общ сигнал за повреда с безпотенциален контакт
  • Вградена и независима от ел. мрежа аларма
  • Време за движение по инерция, което може да се зададе
  • 1,5 m захранващ кабел с прикачен щепсел

Wilo-Control EC-L

  • Обслужване чрез дисплей със символизирано, буквено-цифрено меню
  • Общ сигнал за повреда с безпотенциален контакт
  • Единичен сигнал за неизправност с безпотенциален контакт
  • ModBus интерфейс
  • Вградена и независима от ел. мрежа аларма
  • Време за движение по инерция, което може да се зададе
  • 1,5 m захранващ кабел с прикачен щепсел

Общо поле от характеристики

Wilo-DrainLift SANI-L

Сваляне на файлове

Wilo-DrainLift SANI-S#Wilo-DrainLift SANI-M#Wilo-DrainLift SANI-L#Wilo-DrainLift SANI-XL

Каталожен номер 6088777
Издание 2020-06
Номер на версия 01
Формат на страниците 209.9 x 297.0 mm
Брой страници 40

PDF (3 MB)

Изтегляне

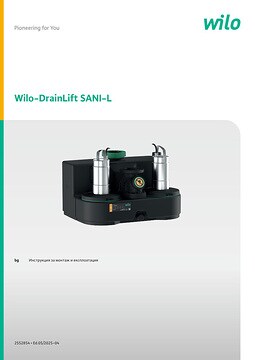

Wilo-DrainLift SANI-L

Каталожен номер 2552854
Издание 2020-06
Номер на версия 01
Формат на страниците 209.9 x 297.0 mm
Брой страници 32

PDF (5 MB)

Изтегляне
