Wilo-DrainLift SANI-S

Производствена гама

Вашите преимущества

  • Възможно най-лесен монтаж и транспорт чрез спестяваща място компактна конструкция и много ниско тегло
  • Надеждна при експлоатация благодарение на голям работен обем, термична защита на мотора и независеща от електрическата мрежа аларма
  • Дизайнът без корозия с технически пластмаси и неръждаема стомана предлага висока надеждност
  • Свободно избираемо присъединяване за максимална гъвкавост при монтаж
  • Лесна поддръжка и почистване благодарение на прозрачни капаци на съдовете и отвор за почистване във възвратния клапан
  • Опционална връзка Wilo-SmartHome за незабавно уведомяване директно към мобилния телефон

Най-малката и най-леката система за повишаване на налягането с единични помпи за едно- и двуфамилни къщи.

Компактната единична помпена система за фекални води Wilo-DrainLift SANI-S е най-малката и лека система за повишаване на налягането според EN 12050-1 (без режещо колело), и така е идеалното решение за използване в едно- и двуфамилни къщи. Благодарение на големия обем на помпата, свободно избираеми входове и опционалната версия за особено агресивни флуиди, DrainLift SANI-S може да се използва гъвкаво и е лесна за инсталиране. Потребителски ориентираната конструкция прави поддръжката много лесна. Чрез опционално монтиран авариен радиопредавател в случай на авария към смартфона може да се предава Push-съобщение. Възможно най-лесен монтаж и транспорт чрез спестяваща място компактна конструкция и възможно най-ниско тегло

Конструкция

Компактна, готова за присъединяване и напълно потопена система за повишаване на налягането с единични помпи за изпомпване на фекални отпадъчни води.

Приложение

Изпомпване на фекални отпадъчни води:

  • Когато отпадъчните води, които не могат да се влеят в канализационната мрежа посредством естествен наклон.
  • За осигурено срещу обратен поток отводняване, ако мястото на оттичане, се намира под нивото на обратно подприщване.

Окомплектовка/функция

  • Табло за управление с независими от ел. мрежа аларма и общ сигнал за повреда
  • Готово за включване изпълнение
  • Съд с ревизионен отвор и прозрачен капак
  • Аналогово отчитане на нивото (4 ... 20 mA)
  • Възвратен клапан с ревизионен отвор
  • Термична защита на мотора с биметалeн сензор

Комплект на доставката

  • Система за повишаване на налягането с табло за управление и захранващ кабел с щепсел
  • Фланцов шуцер DN 80/100
  • Маншет DN 100 за изходен отвор
  • Маншет 50 mm за извод за обезвъздушаване
  • Маншет DN 50 за отвор за източване
  • Входен комплект с инструмент за изрязване на входни отвори 124 mm и уплътнение DN 100
  • Крепежни материали
  • Звукоизолираща постелка
  • 9 V акумулаторна батерия
  • Ръководство за експлоатация и поддръжка

Кодово означение на типовете

Пример: DrainLift SANI-S.11M/3C



DrainLift

Група продукти



SANI

Помпена система за отпадни води



S

Монтажен размер



11

Макс. напор



M

Захранване от мрежата:

  • M = 1~
  • T = 3~


3

Изпълнение на мотора и таблото за управление:

  • 1 = режим на работа: S3, табло за управление: Control MS-L
  • 3 = режим на работа: S3, табло за управление: Control EC-L


C

Изпълнение за агресивни флуиди



Технически характеристики

  • Захранване от мрежата: 1~230 V, 50 Hz или 3~400 V, 50 Hz
  • Режим на работа: S3 10%
  • Температура на работния флуид: 3 ... 40 °C, макс. 65 °C за 5 min
  • Температура на околната среда, макс.: 40 °C
  • Обем на резервоара: 47 l
  • Полезен обем отнесен към височината на входа*: 25 l (180 mm*)/32 l (250 mm*)
  • Изходен отвор: DN 80
  • Входен отвор: DN 100/150
  • Извод за обезвъздушаване: 50 mm
  • Степен на защита на таблото за управление: IP54
  • Степен на защита на системата за повишаване на налягането: IP68 (2 mWs/7 d)

Материали

  • Корпус на мотора: 1.4404
  • Хидравлика: PP-GF30
  • Работно колело: PP-GF30
  • Резервоар: PE
  • Възвратен клапан: PPS

Описание/конструкция

Газо- и водонепропусклив събирателен резервоар с косо разположено резервоарно помещение и ревизионен отвор с прозрачен капак. Входовете са свободно избираеми, отчитането на нивото става с аналогов изходящ сигнал 4...20 mA. Изходен отвор с монтиран възвратен клапан с ревизионен отвор.

Задвижване чрез мотор с повърхностно охлаждане с термична защита на мотора.

Предварително инсталирано табло за управление за автоматична експлоатация:

Wilo-Control MS-L

  • Общ сигнал за повреда с безпотенциален контакт
  • Вградена и независима от ел. мрежа аларма
  • Време за движение по инерция, което може да се зададе
  • 1,5 m захранващ кабел с прикачен щепсел

Wilo-Control EC-L

  • Обслужване чрез дисплей със символизирано, буквено-цифрено меню
  • Общ сигнал за повреда с безпотенциален контакт
  • Единичен сигнал за неизправност с безпотенциален контакт
  • ModBus интерфейс
  • Вградена и независима от ел. мрежа аларма
  • Време за движение по инерция, което може да се зададе
  • 1,5 m захранващ кабел с прикачен щепсел

Общо поле от характеристики

Wilo-DrainLift SANI-S

Сваляне на файлове

Wilo-DrainLift SANI-S#Wilo-DrainLift SANI-M#Wilo-DrainLift SANI-L#Wilo-DrainLift SANI-XL

Каталожен номер 6088777
Издание 2020-06
Номер на версия 01
Формат на страниците 209.9 x 297.0 mm
Брой страници 40

PDF (3 MB)

Изтегляне

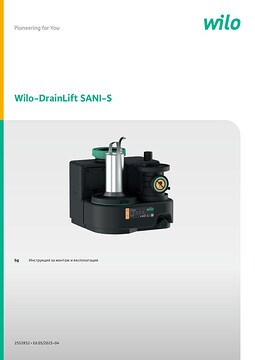

Wilo-DrainLift SANI-S
