Wilo-Medana CH1-LC

Производствена гама

Вашите преимущества

  • Висока ефективности поради значителна хидравлична мощност
  • Висока надеждност по отношение на здравината и нисък шум, благодарение на стационарен износващ се пръстен и устойчива на корозия латерна с катафорезно покритие
  • Възможност за използване при температура на околната среда до 50 °C и по този начин се разширява областта на приложение на соларния панел, особено за системна интеграция

Ефективна системна интеграция.

Със здравия корпус на помпата Wilo-Medana CH1-LC предлага висока надеждност, а с устойчиви на корозия компоненти, дори при температура на околната среда до 50°C, има широка област на приложения за интегриране в по-големи системи. Нормално засмукващата многостъпална помпа постига максимална хидравлична мощност.

Конструкция

Нормално засмукваща, хоризонтална, многостъпална помпа.

Приложение

  • Водоснабдяване и повишаване на налягането
  • Напояване
  • Индустриални процеси

Окомплектовка/функция

  • Помпа с блок конструкция
  • Резбово присъединяване
  • Моно- или трифазен мотор
  • Монофазен мотор с вградена термична защита на мотора

Комплект на доставката

  • Помпа
  • Инструкция за монтаж и експлоатация

Кодово означение на типовете

Пример:

Wilo-MEDANA CH1-LC404-5/E/A/10T

MEDANA

Описание на продукта помпа за повърхностни приложения

CH

С търговско предназначение хоризонтална

1

Ниво серии (1 = базово, 3 = стандартно, 5 = Premium)

LC

Дълъг вал – корпус на помпата от сив чугун

2

Номинален дебит [m3/h] на единичната помпа

02

Брой на степените единични помпи

5

Материал на корпуса GJL250

E

E = EPDM уплътнение

A

A = честота 50 Hz/еднофазна/230 V



B = честота 60 Hz/еднофазна/220 V



C = честота 60 Hz/еднофазна/230 V



D = честота 50 Hz/трифазна/400 V



E = честота 50 Hz /трифазна/230 – 400 V



F = честота 60 Hz/трифазна/220 – 380 V



G = честота 60 Hz/трифазна/265 – 460 V



I = честота 60 Hz/трифазна/460 V

10

Номинално налягане (bar)

T

T = резбови присъединявания



P = куплунги Victaulic

Технически характеристики

  • Захранване от мрежата 1~230 V (± 10 %), 50 Hz
  • Захранване от мрежата: 3~230 V-400 V (±10 %), 50 Hz; 265-460 V (±10 %), 60 Hz
  • Температура на флуида от -20 до +90 °C
  • Макс. работно налягане 10 bar
  • Макс. входно налягане 6 bar
  • Степен на защита IP55
  • Номинален диаметър на тръбното присъединяване от Rp 1" до Rp 1 1/4" в зависимост от изпълнението

Материали

  • Работни колела, степенни камери и корпус на помпата: неръждаема стомана 1.4301/1.4404
  • Вал: 1.4301 респ. 1.4404 неръждаема стомана
  • EPDM-уплътнение
  • Механично уплътнение: Изпълнение от EPDM: B-въглерод/силициев карбид;
  • Лагер от волфрамов карбид/алуминиев оксид
  • Крака на помпата и корпус на помпата EN-GJL-250

Сваляне на файлове

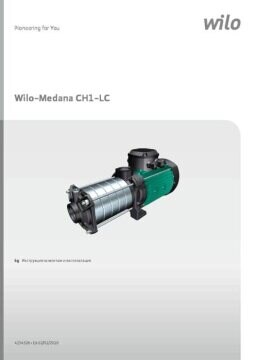

Wilo-Medana CH1-LC

Каталожен номер 4234328
Издание 02/2020
Номер на версия 02
Формат на страниците 209.9 x 297.0 mm
Брой страници 24

PDF (3 MB)

Изтегляне
