Wilo-Medana CH1-L

Производствена гама

Вашите преимущества

  • Висока ефективности поради значителна хидравлична мощност
  • Лесно и бързо пускане в експлоатация/поддръжка благодарение на по-голям отвор за пълнене изпразване на помпите
  • Висока надеждност по отношение на здравината и нисък шум, благодарение на стационарен износващ се пръстен и устойчива на корозия латерна с катафорезно покритие
  • Възможност за използване при температури на околната среда до 50 °C и по този начин се разширява областта на приложение, особено за системна интеграция
  • Подходяща за приложения за питейна вода

Ефективна системна интеграция.

Благодарение на сертификата си за питейна вода, Wilo-Medana CH1-L е подходящ и за приложение в системи за питейна вода. Нормално засмукващата многостъпална помпа постига най-висока хидравлична мощност. Компактната и устойчивата ѝ конструкция с устойчиви на корозия детайли и възможностите за приложение при температури на околната среда до 50 °C предлагат голяма област на приложение за интеграция на помпата в по-големи системи.

Конструкция

Нормално засмукваща, хоризонтална, многостъпална помпа

Приложение

• Водоснабдяване и повишаване на налягането

• Напояване

• Индустриален процес

Окомплектовка/функция

  • Помпа от неръждаема стомана с блокова конструкция
  • Резбово присъединяване
  • Моно- или трифазен мотор
  • Монофазен мотор с вградена термична защита на мотора (с автоматично рестартиране)

Комплект на доставката

  • Помпа
  • Инструкция за монтаж и експлоатация

Кодово означение на типовете

Пример:

Wilo-MEDANA CH1-L.202-1/E/A/10T

MEDANA

Описание на продукта помпа за повърхностни приложения

CH

С търговско предназначение хоризонтална

1

Ниво серии (1 = базово, 3 = стандартно, 5 = Premium)

L

Дълъг вал

2

Номинален дебит [m3/h] на единичната помпа

02

Брой на степените единични помпи

1

1 = AISI 304



2 = AISI 316L

E

E = EPDM уплътнение

A

A = честота 50 Hz/еднофазна/230 V



B = честота 60 Hz/еднофазна/220 V



C = честота 60 Hz/еднофазна/230 V



D = честота 50 Hz/трифазна/400 V



E = честота 50 Hz /трифазна/230 – 400 V



F = честота 60 Hz/трифазна/220 – 380 V



G = честота 60 Hz/трифазна/265 – 460 V



I = честота 60 Hz/трифазна/460 V

10

Номинално налягане (bar)

T

T = резбови присъединявания



P = куплунги Victaulic

Технически характеристики

  • Захранване от мрежата: 1~230 V (±10 %), 50 Hz
  • Захранване от мрежата: 3~230 V-400 V (±10 %), 50 Hz; 265-460 V (±10 %), 60 Hz
  • Температура на флуида: -20 до +120 °C (EPDM), -20 до +90 °C (FKM)
  • Макс. работно налягане: 10 bar
  • Макс. входно налягане: 6 Bar
  • Степен на защита: IP55
  • Номинален диаметър на тръбното присъединяване от Rp G1" до G2" в зависимост от изпълнението

Материали

  • Работни колела, степенни камери и корпус на помпата: неръждаема стомана 1.4301/1.4404
  • Вал: 1.4301 респ. 1.4404 неръждаема стомана
  • Уплътнение от EPDM/FKM (Viton)
  • Механично уплътнение: Изпълнение от EPDM: B-въглерод/силициев карбид; изпълнение FKM: B-въглерод/силициев карбид
  • Лагер от волфрамов карбид/алуминиев оксид
  • Крака на помпата от алуминий

Сваляне на файлове

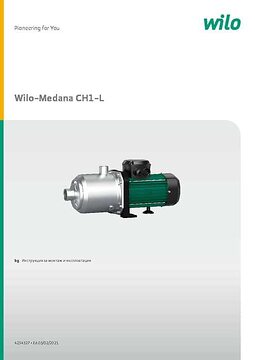

Wilo-Medana CH1-L

Каталожен номер 4234327
Издание 02/2020
Номер на версия 02
Формат на страниците 209.9 x 297.0 mm
Брой страници 24

PDF (4 MB)

Изтегляне

Продукт

PDF: Wilo-Medana CH1-L
