Wilo-Rexa CUT

Производствена гама

Особености/предимства при използване

  • Особено надеждна благодарение на разрешението ATEX и водоустойчивия кабелен вход (CUT GE …)
  • Голяма експлоатационна безопасност благодарение на сферично конструирания режещ механизъм с изтеглящ разрез
  • Дълъг експлоатационен живот благодарение на висококачественото уплътняване на мотора посредством две независими механични уплътнения и опционален прътов електрод за контрол на уплътнителната камера

Конструкция

Потопяема канализационна помпа с режещ механизъм за прекъсващ работен режим и продължителен режим, за стационарен и мобилен мокър монтаж.

Приложение

Изпомпване на

  • Отпадни води с фекалии съгл. (DIN) EN 12050-1
  • Отпадни води

Окомплектовка/функция

  • Режещ механизъм с вътрешно или външно разположен нож и изтеглящ разрез
  • Контрол на температурата на намотката с биметален сензор
  • Сертификат по ATEX (при изпълнение на мотора “P”)
  • Опционален външен прътов електрод за контрол на уплътнителната камера

Комплект на доставката

  • Помпа
  • 10 m захранващ кабел с щепсел (монофазно изпълнение) или свободен край на кабела (трифазно изпълнение)
  • Инструкции за монтаж и експлоатация

Кодово означение на типовете

Пример:

Wilo-Rexa CUT GE03.26/P-T15-2-540X/P

Rexa

Потопяема помпа за отпадни води с центробежна хидравлична система

CUT

Серия с режещ механизъм

GE

Хидравлично изпълнение:

GI = вътрешно разположен режещ механизъм

GE = външно разположен режещ механизъм

03

Присъед. размер на изходния отвор:

03 = DN 32

04 = DN 40

26

Нулев напор в m

P

Изпълнение на мотора:

S = корпус на мотора от неръждаема стомана

P = Корпус на мотора от сив чугун

T

Изпълнение на захранване от мрежата:

M = 1~

T = 3~

15

Стойност/10 = мощност на мотора P2 в kW

2

Брой полюси

5

Честота (5 = 50 Hz, 6 = 60 Hz)

40

Код за номиналното изчислително напрежение

X

Сертификат за работа във взривоопасна среда:

Без означение = няма сертификат за работа във взривоопасна среда

X = Със сертификат за работа във взривоопасна среда

P

Допълнително електрическо оборудване:

без означение = със свободен край на кабела

P = с щепсел

Технически характеристики

  • Захранване от мрежата: 1~230 V, 50 Hz или 3~400 V, 50 Hz
  • Режим на работа Потопена: S1
  • Режим на работа непотопен, CUT GI: S2-15 min; S3 10%
  • Режим на работа непотопен, CUT GE: S2-30 min; S3 25%
  • Степен на защита: IP68
  • Клас на изолация: F (CUT GE: Опционално H)
  • Температура на флуида: 3…40 °C, макс. 60 °C за 3 min
  • Макс. дълбочина на потапяне: 20 m
  • Дължина на кабела: 10 m

Материали

  • Корпус на мотора: 1.4301 (изпълнение на мотора “S”) съответно EN-GJL-250 (изпълнение на мотора “P”)
  • Корпус на хидравликата: EN-GJL-250
  • Работно колело: EN-GJL 250
  • Край на вала: Неръждаема стомана 1.4021
  • Режещ механизъм: вътрешно разположен нож = 1.4528; външно разположен нож = абразит/1.4034
  • Уплътнение от страна на помпата: SiC/SiC
  • Уплътнение от страна на мотора: C/MgSiO4
  • Статични уплътнения: NBR

Описание/конструкция

Потопяема канализационна помпа с вътрешен или външен режещ механизъм като блоков агрегат с възможност за работа под залив за стационарен и мобилен мокър монтаж в прекъсващ и продължителен режим на работа.

Хидравлика

Изходът от напорната страна е изпълнен като хоризонтална фланцова връзка с комбиниран отвор DN 32/40. Максималното възможно съдържание на сухо вещество е 8 % (в зависимост от хидравликата). Използват се едноканални и многоканални работни колела.

Мотор

За задвижване се използват мотори с повърхностно охлаждане, в монофазно и трифазно изпълнение, за директно свързване. Отработената топлина се отдава през корпуса на мотора директно на околния флуид. Моторите могат да се използват потопени в продължителен режим (S1) и непотопени в кратковременен режим (S2) или в прекъсващ режим (S3).

Моторите са оборудвани с устройство за термичен контрол на намотката. Тя предпазва намотката на мотора от прегряване. За тази цел стандартно се използват биметални сензори. Моторите в изпълнение P са оборудвани допълнително с контрол на моторното помещение. Електродът за влажност сигнализира навлизане на вода в моторното помещение.

Освен това моторите могат да бъдат оборудвани с външен прътов електрод за контрол на уплътнителната камера. Той сигнализира навлизане на вода в уплътнителната камера през уплътнението от страната на помпата.

Захранващият кабел е със стандартна дължина от 10 m и при монофазното изпълнение е оборудван с щепсел. Трифазното изпълнение стандартно е със свободни краища на кабела и при моторите в изпълнение P е залято херметически.

Уплътнение

Между мотора и хидравликата има една уплътнителна камера. Тя е напълнена с медицинско бяло масло и предпазва мотора от навлизане на флуид през уплътнението от страна на помпата. Уплътняването от страната на помпата и от страната на мотора става посредством две независимо въртящи се механични уплътнения.

Общо поле от характеристики

Wilo-Rexa CUT GE

Wilo-Rexa CUT GI

Сваляне на файлове

Wilo-Rexa Cut standard

Article Number 6075127
Edition 1411
Номер на версия 01
Формат на страниците A4
Брой страници 384

PDF (11 MB)

Изтегляне

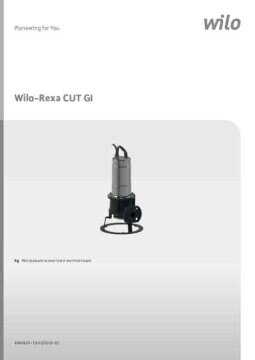

Wilo-Rexa CUT GI

Article Number 6069820
Edition 2017-12
Номер на версия 02
Формат на страниците 209.9 x 297.0 mm
Брой страници 756

PDF (10 MB)

Изтегляне

Wilo-Rexa CUT GE

Article Number 6069819
Edition 2017-12
Номер на версия 02
Формат на страниците 209.9 x 297.0 mm
Брой страници 1080

PDF (8 MB)

Изтегляне
