TOP-S 30/7

Folha de especificações

Dados hidráulicos
  • Pressão de funcionamento máxima p
    10 bar
  • Temperatura mín. dos líquidos Tmin
    -20 °C
  • Temperatura máx. dos líquidos Tmax
    130 °C
Materiais
  • Corpo da bomba
    EN-GJL-200
  • Impulsor
    PP-LGF50
  • Veio
    1.4028
  • Material do rolamento
    Grafita de carvão
Dados do motor
  • Ligação de rede
    3~400 V, 50 Hz
  • Corrente nominal IN
    0.45 A
  • Velocidade máx. nmax
    2600 rpm
  • Consumo de potência P1 (Q=máx.) do impulsor selecionado * Número de bombas P1
    195 W
  • Emissão de interferências
    EN 61000-6-3
  • Resistência à interferência
    EN 61000-6-2
  • Tipo de proteção do motor
    IPX4D
Dimensões de instalação
  • Ligação do tubo do lado da sucção RPS
    DN 32
  • Comprimento de construção l0
    180 mm
Informações sobre os pedidos de encomenda
  • Marca
    Wilo
  • Designação do produto
    TOP-S 30/7
  • Número EAN
    4016322709572
  • Número de artigo
    2048323
  • Peso líquido aprox. m
    5 kg
  • Peso bruto aprox. m
    5.6 kg
  • Comprimento com embalagem
    270 mm
  • Altura com embalagem
    215 mm
  • Largura com embalagem
    178 mm
  • Propriedades da embalagem
    Embalagem de transporte
  • Tipo de embalagem
    Caixa de cartão
  • Quantidade mínima de encomenda
    1

Texto de especificação

Aplicável a aquecimentos de água de todos os sistemas, ar condicionado, circuitos fechados de refrigeração e sistemas de circulação industrial.

Bomba de circulação de rotor húmido, isenta de manutenção, com ligação roscada ou conexão de flange, velocidades pré-seleccionáveis para adaptação da capacidade.

Equipamento e funcionamento

  • Adaptação manual da capacidade com 3 velocidades
  • Bombas com motor monofásico:
    • P2 a 90 W: Protecção interna contra temperaturas de bobinagem demasiado altas
    • P2 ≥180W: Protecção total do motor através de relé térmico na bobinagem em conjunto com unidade de disparo (opcional: SK 602N/SK 622N)
  • Bombas com motor trifásico:
    • P2 a 90 W: Protecção interna contra temperaturas de bobinagem demasiado altas
    • P2 ≥ 180 W: Protecção total do motor através de relé térmico na bobinagem em conjunto com unidade de disparo (opcional: SK 602N/SK 622N)
    • Ligação de rede trifásica 230V com ficha de adaptação opcional
  • Corpo da bomba revestido a PCS para uma óptima protecção anti-corrosão
  • Flange combinado PN 6/PN 10 (com DN 40 a DN 65)
  • Isolamentos térmicos para aplicações de aquecimento
Dados de funcionamento
  • Fluido
    Water
  • Pressão de funcionamento máxima PN
    10 bar
Dados do motor
  • Emissão de interferências
    EN 61000-6-3
  • Resistência à interferência
    EN 61000-6-2
  • Ligação de rede
    3~400 V, 50 Hz
  • Entrada de corrente P1 máx. P1 max
    195.0 W
  • Velocidade máx. nmax
    2600 rpm
  • Corrente nominal IN
    0.45 A
  • Tipo de proteção do motor
    IPX4D
Materiais
  • Corpo da bomba
    EN-GJL-200
  • Impulsor
    PP-LGF50
  • Veio
    1.4028
  • Material do rolamento
    Grafita de carvão
Dimensões de instalação
  • Ligação do tubo do lado da sucção RPS
    DN 32
  • Ligação do tubo do lado da pressão RPD
    DN 32
  • Comprimento de construção l0
    180 mm
Informações sobre os pedidos de encomenda
  • Marca
    Wilo
  • Designação do produto
    TOP-S 30/7
  • Peso líquido aprox. m
    5 kg
  • Número de artigo
    2048323

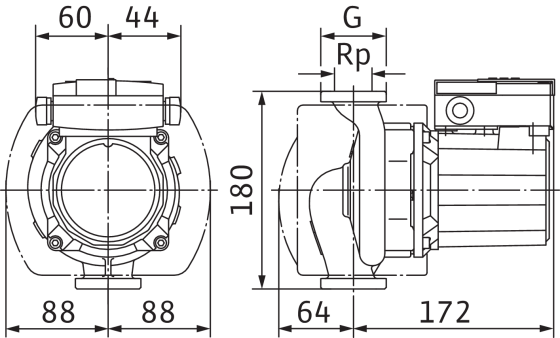

Dimensões e desenhos de dimensões

TOP-S

TOP-S
TOP-S

Esquema de bornes

TOP-S

TOP-S

Ligação à rede 3~400 V, 50 Hz

3~230 V, 50 Hz (com ficha de adaptação opcional 3~230 V)

Protecção interna contra temperaturas de bobinagem demasiado altas

Disparo:Interrupção interna de uma fase do motor

Reset:Interromper a tensão, deixar o motor arrefecer,

voltar a ligar a tensão

TOP-S

Informações de encomenda

Information for order placements
  • Marca
    Wilo
  • Designação do produto
    TOP-S 30/7
  • Número EAN
    4016322709572
  • Número de artigo
    2048323
  • Peso bruto aprox. m
    5.6 kg
  • Peso líquido aprox. m
    5 kg
  • Comprimento total L
    180.0 mm
  • Altura sem embalagem H
    236 mm
  • Cor
    verde/preto
  • Propriedades da embalagem
    Embalagem de transporte
  • Tipo de embalagem
    Caixa de cartão
  • Número por camada
    16
  • Largura sem embalagem L
    176.0 mm
  • Quantidade mínima de encomenda
    1
  • Quantidade por palete
    96
