Esta bomba de circulaçao só é adequada para a água potável.

Aplicável a sistemas de circulação e de água potável quente na indústria e na tecnologia de edifícios.

Bomba de circulação de rotor húmido, isenta de manutenção, com ligação roscada ou conexão de flange, velocidades pré-seleccionáveis para adaptação da capacidade.

Equipamento e funcionamento

• Adaptação manual da capacidade com 3 velocidades
• Bombas com motor monofásico:
• P2 até 90 W: Protecção interna contra temperaturas de bobinagem demasiado altas
• P2 = 180 W: Protecção total do motor através de relés térmicos na bobinagem em conjugação com a unidade de disparo
• Bombas com motor trifásico:
• P2 até 90 W: Protecção interna contra temperaturas de bobinagem demasiado altas
• P2 ≥ 180 W: Protecção total do motor com dispositivos electrónicos de disparo integrados
• Luz de falha
• Contacto para sinal colectivo de avaria
• Luz de aviso para o sentido de rotação
• Ligação de rede trifásica 230V com ficha de adaptação opcional
• Corpo da bomba em bronze ou ferro fundido (aço inoxidável, dependendo do tipo)
• Flange combinado PN 6/PN 10 (com DN 40 a DN 65)
• Revestimentos isoladores térmicos
• Funções adicionais através de Protect Module C de equipamento posterior:
• Aviso de avaria SSM como contacto NC sem voltagem
• Sinal de funcionamento SBM como contacto NO sem voltagem
• Entrada de comando "Prioritariamente Off" através de contacto sem voltagem externo (contacto NC)
• Detecção de bloqueio
• Protecção total do motor com unidade de disparo
• Confirmação de avaria
• Gestão de bombas duplas (duas bombas simples instaladas paralelamente): Funcionamento principal/reserva (alternância automática do funcionamento por avaria ou limite de tempo)

Dados de funcionamento

• Fluido
  Water
• Pressão de funcionamento máxima PN
  10 bar
• Dureza máxima permitida em sistemas de circulação de água potável
  3,57 mmol/l (20 °dH) (3,21 mmol/l (18 °dH) para 20/4 + 25/6)

Dados do motor

• Emissão de interferências
  EN 61000-6-3
• Resistência à interferência
  EN 61000-6-2
• Ligação de rede
  1~230 V, 50 Hz
• Entrada de corrente P1 máx. P_{1 max}
  335.0 W
• Velocidade máx. n_max
  2800 rpm
• Corrente nominal I_N
  1.62 A
• Tipo de proteção do motor
  IPX4D
• Prensa-fios
  2 x PG13.5

Materiais

• Impulsor
  PPE-GF30
• Veio
  1.4122
• Material do rolamento
  Grafita de carvão

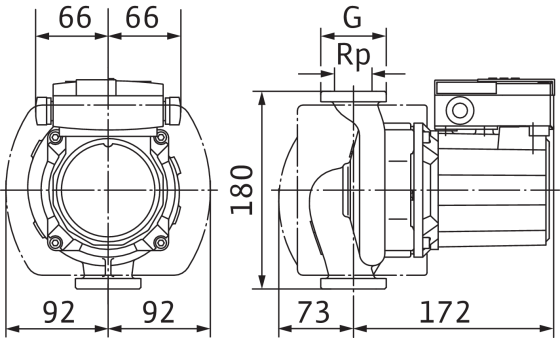

Dimensões de instalação

• Ligação do tubo do lado da sucção RPS
  G 1½
• Ligação do tubo do lado da pressão RPD
  G 1½
• Comprimento de construção l0
  180 mm

Informações sobre os pedidos de encomenda

• Marca
  Wilo
• Designação do produto
  TOP-Z 25/10
• Peso líquido aprox. m
  7 kg
• Número de artigo
  2061964
