Wilo-Rexa MINI3

Descrição das séries

Características especiais/vantagens do produto

  • Rendimento superior e alta segurança do funcionamento graças ao sistema hidráulico otimizado
  • Fácil de instalar também em fossas estreitas de drenagem graças ao design compacto com condensador integrado, peso reduzido e flange roscada
  • Utilização fiável aquando da drenagem nas várias aplicações graças ao impulsor anticorrosivo e entrada do cabo fundida
  • Intervalos de manutenção mais longos graças à câmara de vedação de grande volume e à vedação dupla
  • Manutenção rápida graças ao acesso direto à câmara de vedação e ao corpo da bomba

A bomba de águas sujas e residuais fiável para a drenagem de águas domésticas e subterrâneas.

A Wilo-Rexa MINI3 é a bomba submersível de série para águas residuais ideal para o transporte de água poluída e água residual livre de matérias fecais na drenagem doméstica e de terrenos de acordo com a DIN EN 12050-2. A bomba é utilizada de forma flexível tanto para a instalação húmida estacionária como para a portátil. Um sistema hidráulico otimizado oferece uma elevada fiabilidade para a utilização universal nos mais diversos fluidos. Graças ao seu design compacto, possibilita a instalação em fossas de drenagem estreitas. A câmara de vedação cheia de óleo e a vedação duplo possibilitam intervalos de manutenção mais longos. O acesso direto aos principais componentes tornam a manutenção muito fácil.

Tipo de construção

Bomba submersível para águas residuais para o funcionamento intermitente, para instalação húmida estacionária e portátil.

Aplicação

Bombeamento de

  • Água residual sem matéria fecal
  • Água poluída

Equipamento/função

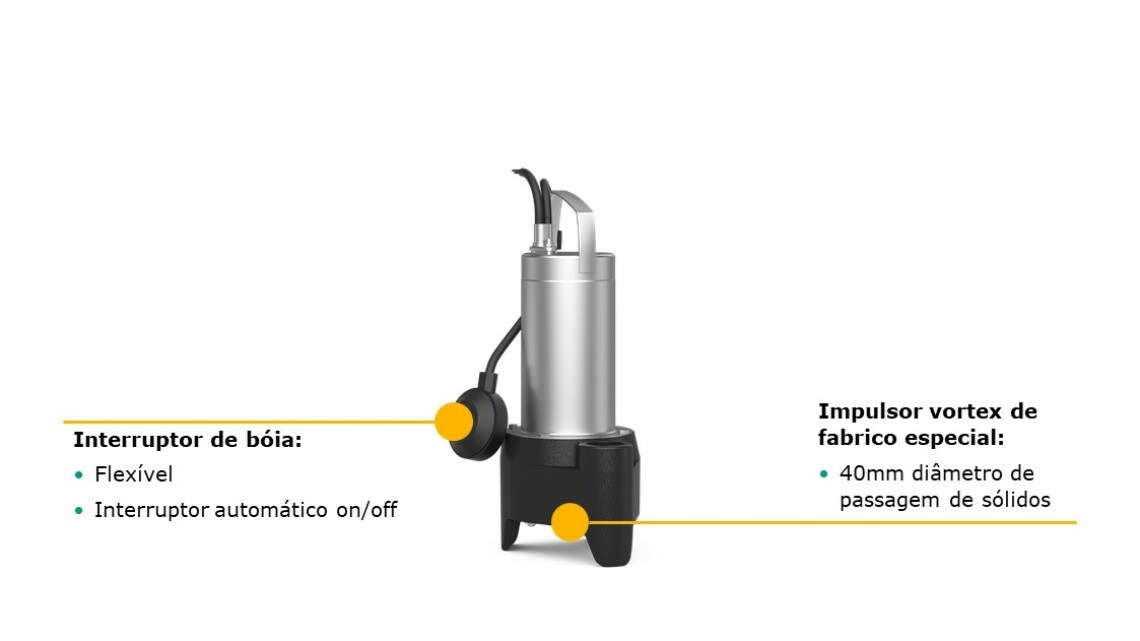

  • Cabo de ligação com
    • Ficha (versão P)
    • Ficha e interruptor de boia (versão A)
    • com extremidade de cabo livre (3~)
  • Monitorização térmica do motor automática

Equipamento fornecido

Bomba com cabo de ligação e

    • Ficha (versão P)
    • Ficha e interruptor de boia (versão A)
    • com extremidade de cabo livre (3~)

Manual de instalação e funcionamento

Código do modelo

Exemplo:

Wilo-Rexa MINI3-V04.11/M06-523/A-5M

Rexa

Bomba submersível para águas residuais

MINI3

Série

V

Impulsor Vortex

04

Diâmetro nominal da ligação da pressão G 1½

11

Altura manométrica máx. em m

M

Versão da ligação de rede:

M = monofásico

T = trifásico

06

Valor/10 = potência do motor P2 em kW

5

Frequência (5 = 50 Hz, 6 = 60 Hz)

23

Chave para tensão nominal

A

Equipamento elétrico adicional:

  • Sem = com extremidade de cabo livre
  • P = com ficha
  • A = com interruptor de bóia e ficha

5M

Comprimento do cabo de ligação

Especificações técnicas

  • Ligação de rede: 1~ 230 V, 50 Hz ou 3~ 400 V, 50 Hz
  • Modo de funcionamento submerso: S1
  • Modo de funcionamento emerso: S3 15 %
  • Tipo de proteção: IP68
  • Classe de isolamento: F
  • Temperatura dos líquidos: 3 ... 40 °C
  • Passagem livre de objectos sólidos: 40 mm

Materiais

  • Corpo da bomba: Ferro fundido
  • Impulsor: Materiais compósitos
  • Placa de cobertura na conduta de aspiração: Aço inoxidável
  • Corpo do motor: Aço inoxidável
  • Veio: Aço inoxidável
  • Vedação do lado do motor: NBR
  • Vedação do lado fluido: SiC/SiC
  • Vedação estática: NBR

Descrição/construção

Bomba submersível para águas residuais como agregado bloco submersível para instalação submersível portátil no funcionamento intermitente.

Sistema hidráulico

Bomba com impulsor Vortex e uma passagem livre de objetos sólidos de 40 mm. A ligação de pressão está concebida como ligação roscada vertical.

Motor

O motor com refrigeração superficial na versão de corrente alternada (com condensador de serviço integrado) ou trifásica para o arranque direto. O calor é emanado através do corpo do motor directamente para o fluido circundante. Os motores podem ser submersos no funcionamento contínuo (S1) e emersos no funcionamento intermitente (S3).

O motor está equipado com uma monitorização térmica do motor automática. Isto é, o motor é desligado em caso de sobreaquecimento e volta a ligar-se automaticamente depois de arrefecer.

O cabo de ligação tem um comprimento de 5 m ou 10 m está disponível nas seguintes versões:

  • Com extremidades de cabo livres
  • Com ficha
  • Com interruptor de bóia e ficha

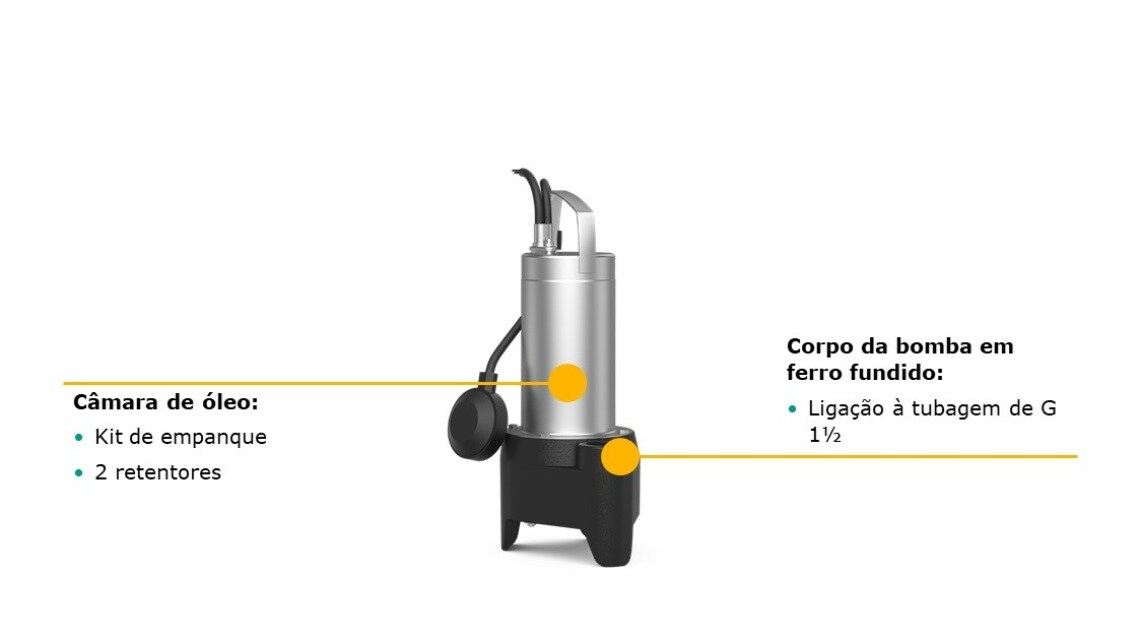

Vedação

A vedação realiza-se com um empanque mecânico do lado do fluido e com um anel de vedação do veio do lado do motor. Entre os empanques mecânicos encontra-se uma câmara de vedação com enchimento de óleo branco.

Campo de referência total

Wilo-Rexa MINI3
