Wilo-Stratos GIGA B

Máxima potência com máxima eficiência energética.

As suas vantagens
Wilo-Stratos GIGA B

Máxima potência com máxima eficiência energética.

A Wilo-Stratos GIGA B é a bomba eletrónica de alto rendimento ideal para a utilização em aplicações de aquecimento, ar condicionado e refrigeração em edifícios, onde seja necessário movimentar grandes volumes de água em elevadas alturas manométricas.



Características especiais/vantagens do produto

  • Bomba eletrónica de alto rendimento inovadora para rendimentos totais máximos com dimensões principais de acordo com a norma EN 733

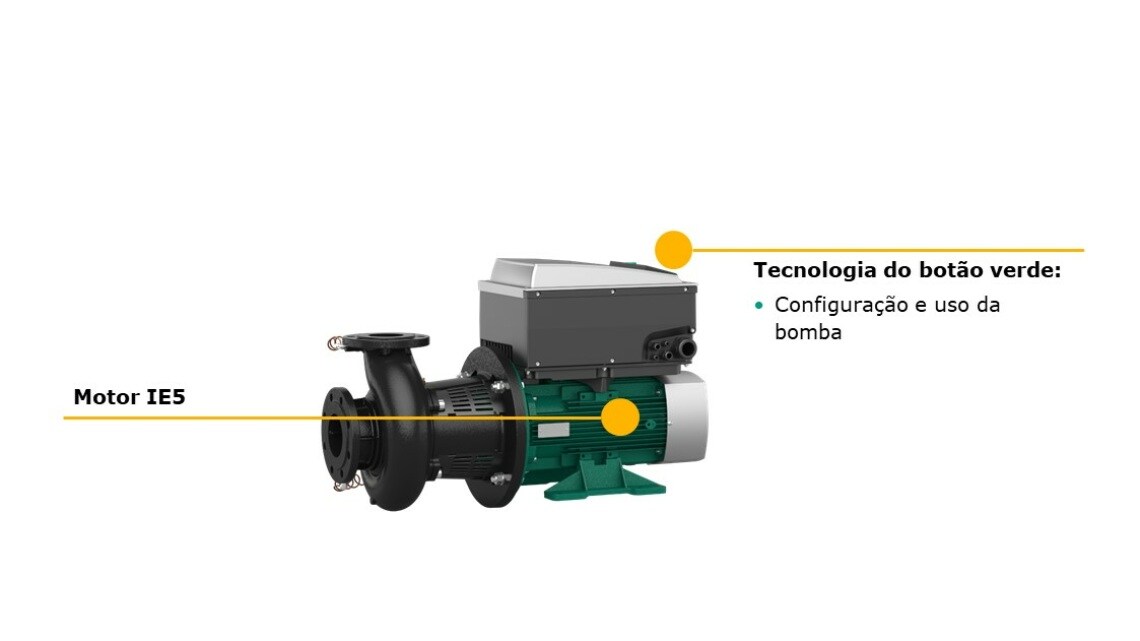

  • Motor EC altamente eficiente da classe da eficiência energética IE5 segundo a IEC 60034-30-2

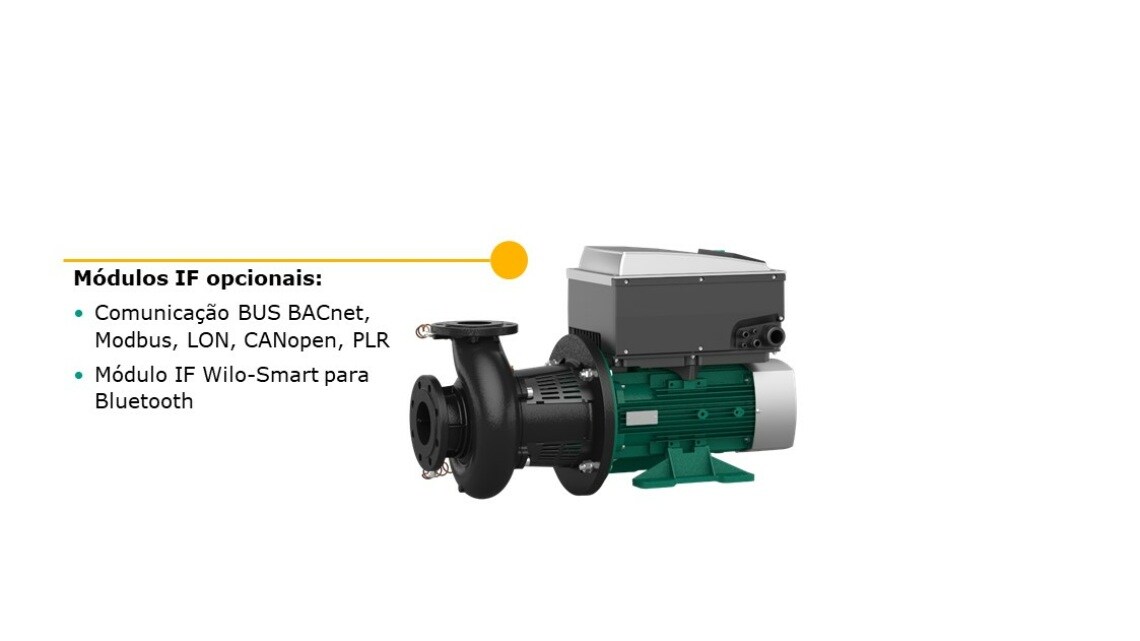

  • Interfaces opcionais através de módulos IF de encaixar para a comunicação de bus

Wilo-Stratos GIGA-B_Feature 1_PT
Wilo-Stratos GIGA-B_Feature 2_PT
Wilo-Stratos GIGA-B_Feature 3_PT
Descrição das séries
Stratos GIGA B

Tipo de construção

Bomba monobloco de alto rendimento com motor EC e adaptação electrónica da capacidade em modo de construção de rotor seco. Versão como bomba centrífuga de baixa pressão monocelular com ligação de flange e empanque mecânico.

Aplicação

Bombagem de água de aquecimento (conforme VDI 2035), água fria e misturas de água e glicol sem substâncias abrasivas em sistemas de aquecimento, água fria e refrigeração.

Equipamento/função

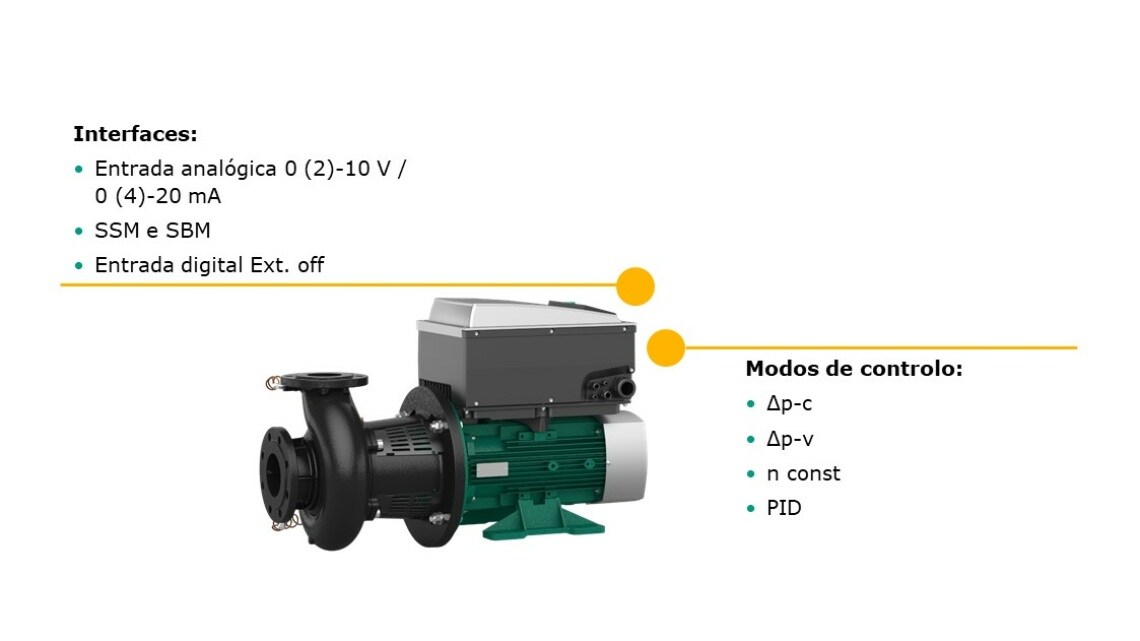

Modos de funcionamento

  • Δp-c para pressão diferencial constante
  • Δp-v para pressão diferencial variável
  • PID-Control
  • Modo de controlo (n=constant)

Nível de operação manual

  • Botão verde e visor

Funções manuais

  • Regulação do valor nominal da pressão diferencial
  • Regulação da velocidade (modo de controlo)
  • Regulação do modo de funcionamento
  • Regulação da bomba ON/OFF
  • Configuração de todos os parâmetros de funcionamento
  • Confirmação do erro

Funções de controlo externas

  • Entrada de comando «Prioritariamente Off»
  • Entrada de comando «Alternância externa das bombas» (apenas no funcionamento de bombas duplas)
  • Entrada analógica 0–10 V, 0–20 mA para modo de controlo (DDC) e regulação à distância do valor nominal
  • Entrada analógica 2–10 V, 4–20 mA para modo de controlo (DDC) e regulação à distância do valor nominal
  • Entrada analógica 0–10 V para sinal de valor real do sensor de pressão
  • Entrada analógica 2–10 V, 0-20 mA, 4–20 mA para sinal de valor real do sensor de pressão

Funções de aviso e indicação

  • Sinal colectivo de avaria SSM
  • Sinal colectivo de funcionamento SBM

Troca de dados

  • Interface de infravermelhos para troca de dados sem fios com monitor IR/stick IR
  • Posição de encaixe para os módulos IF da Wilo (Modbus, BACnet, CAN, PLR, LON) para a ligação à gestão técnica centralizada

Funções de segurança

  • Proteção total do motor com dispositivos eletrónicos de disparo integrados
  • Acesso bloqueado

Gestão de bombas duplas (2 x bomba simples; apenas aplicação de peça de suporte)

  • Funcionamento principal/reserva (alternância automática em caso de avaria)
  • Funcionamento principal/reserva alternância das bombas após 24 horas
  • Funcionamento paralelo

Equipamento fornecido

  • Bomba
  • Manual de instalação e funcionamento

Código do modelo

Exemplo

Wilo-Stratos GIGA B 40/1-51/4,5

Stratos GIGA

Bomba electrónica de alto rendimento

B

Construção em bloco

40

Diâmetro nominal DN da ligação de flange (na Stratos GIGA B: lado da pressão) [mm]

1-51

1 = altura manométrica mais pequena ajustável [m] 51 = altura manométrica maior ajustável [m]

4,5

Potência nominal do motor P2 em [kW]

-xx

Variante: p. ex. R1 - versão sem sensor da pressão diferencial

Especificações técnicas

  • Gama de temperatura admissível do fluido de -20 °C a +140 °C
  • Ligação de rede trifásica 480 V ±10 %, 50/60 Hz, trifásica 440 V ±10 %, 50/60 Hz, trifásica 400 V ±10 %, 50/60 Hz, trifásica 380 V -5 % +10 %, 50/60 Hz
  • Tipo de protecção IP55
  • Pressão máx. de funcionamento de 16 bar a +120 °C, 13 bar a +140 °C

Materiais

  • Corpo e lanterna da bomba: EN-GJL-250
  • Impulsor: PPS-GF40
  • Veio: 1.4122
  • Empanque mecânico: AQEGG; outros empanques mecânicos a pedido
Downloads

Manual de instalação e funcionamento

Wilo-Kit 2 166 098

Número de artigo 2166098
Edição 2016-03
Tamanho da página 209.9 x 297.0 mm
Número de páginas 2
PDF (430 KB)

Wilo-Stratos GIGA Wilo-Stratos GIGA-D Wilo Stratos GIGA B

Número de artigo 2160203
Edição 2020-08
Tamanho da página 209.9 x 297.0 mm
Número de páginas 268
PDF (27 MB)

Wilo-Stratos GIGA B (11-22Kw)

Número de artigo 2192491
Edição 2020-04
Tamanho da página 209.9 x 297.0 mm
Número de páginas 260
PDF (24 MB)
Lista de produtos
Número de resultados da pesquisa: 110
Designação do produtoNúmero de polosClasse da eficiência energética do motorLigação do tubo do lado da sucçãoLigação do tubo do lado da pressãoEmpanque mecânicoPotência nominal do motor P2Peso bruto aprox. mNúmero de artigoGrupo de GRD
