Wilo-SCP

Ваши преимущества

  • Производительная гидравлическая часть для больших расходов до 17 000 м³/ч
  • Низкое значение допускаемого кавитационного запаса благодаря рабочему колесу двустороннего всасывания
  • Высокая технологическая надежность и простое техническое обслуживание без отсоединения напорных и всасывающих трубопроводов
  • Сниженный уровень шума и вибраций
  • Опциии: энергоэффективные электродвигатели класса IE3/IE4, разрешение к применению в питьевом водоснабжении (KTW, ACS), инновационное покрытие Ceram CT

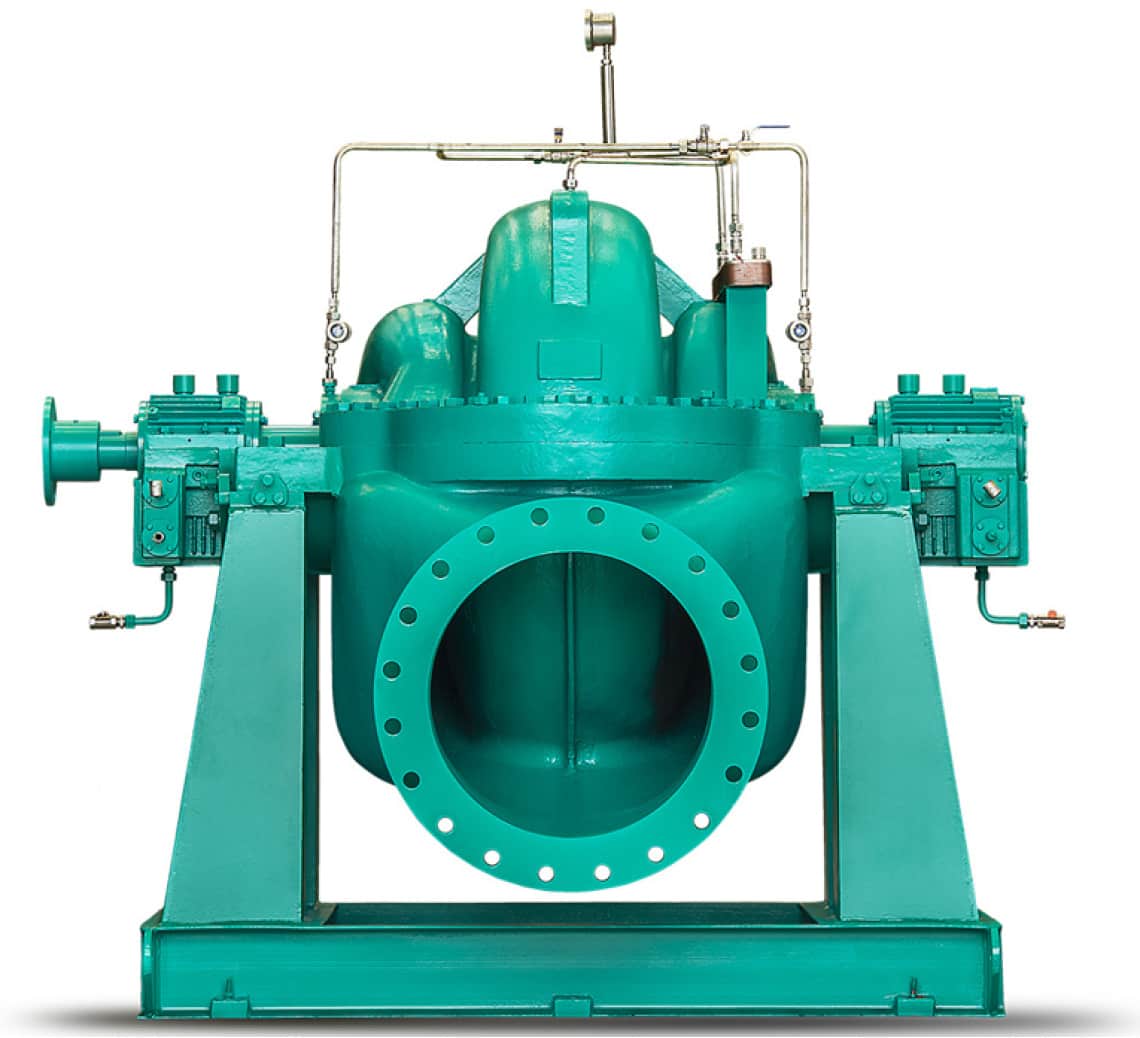

Насосы двустороннего входа Wilo-SCP/ HSC

Применяются в системах отопления, водоснабжения и охлаждения; в системах оборотного водоснабжения и технологических процессах на производстве.

Технические характеристики:

  • производительность до 17 000 м3/час
  • напор до 240 м
  • температура перекачиваемой жидкости до 180 ˚С

Различные варианты исполнения:

  • горизонтальное
  • вертикальное
  • вертикальное с удлиненным валом
  • CLS – для высоких температур до 210˚С.

SCP 200-360 HA 5

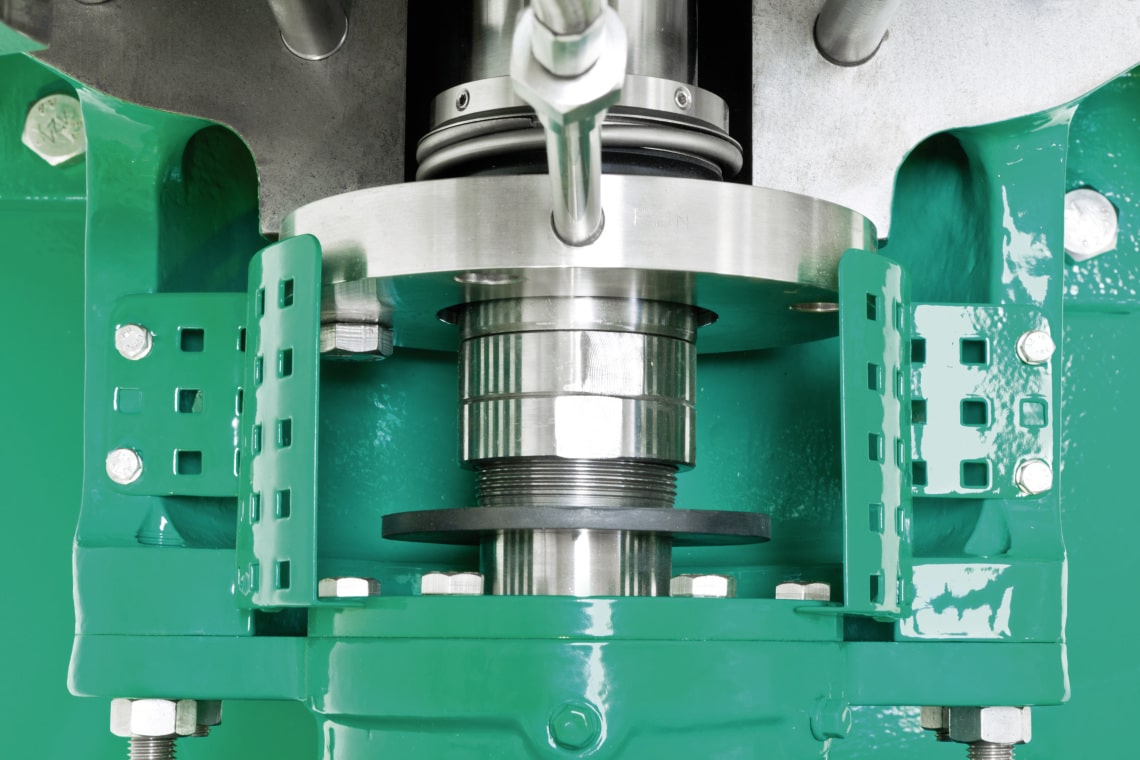

Reliable:All Wilo-SCP’s are delivered with a mechanical shaft seal (carbon/silicon-carbide and EPDM elastomer) and a shaft sleeve. Consequently an operation of the pumps at 120 °C is possible without external cooling. Alternatively a design with stuffing boxes is also available.
Low in vibration:The pumps are all equipped with shaft protection sleeves and slide bearings. This protects and additionally stabilises the shaft, thereby ensuring low vibration operation and long service lives.
Low-wearing:The bearing bracket integrated in the main housing, the rigid shaft and the spring-pretensioned bearing all minimise wear on bearings, seals and couplings.

Идеальное решение для наивысшего КПД

Энергоэффективный мотор класса до IE4
позволяет экономить затраты на электроэнергию.

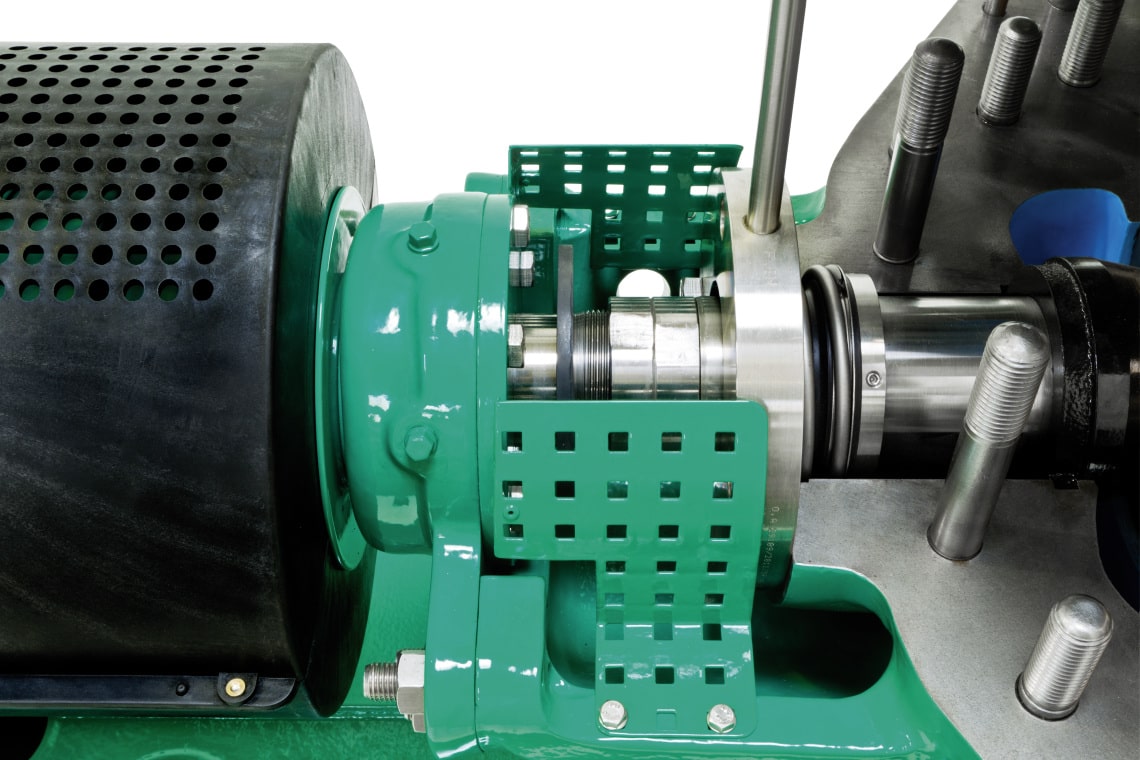

Универсальная конструкция узла уплотнения вала.
Возможно использование как сальника, так и СТУ на одном насосе без замены основных частей.

Улучшенное качество литья, позволяющее достичь наивысшего КПД.
Используется алюминиевый образец. Количество изгибов корпуса, труднодоступных мест сведено к минимуму.

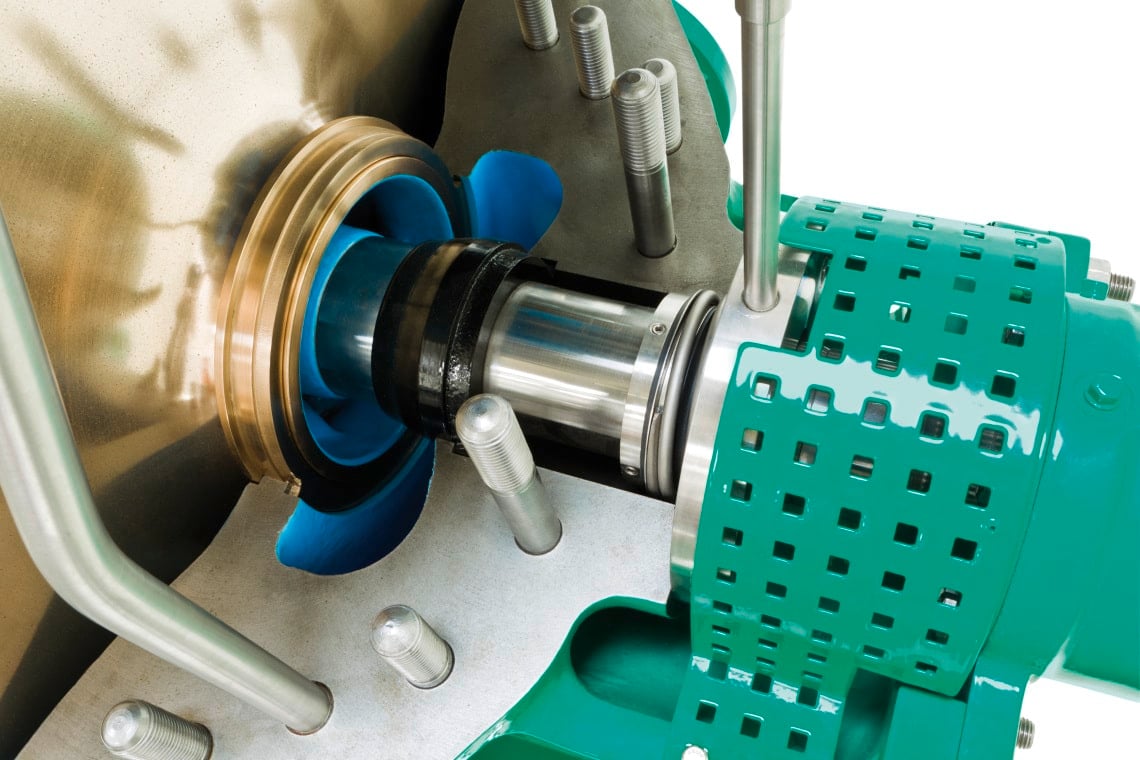

Сменные щелевые кольца из бронзы или нерж. стали
защищают корпус насоса от абразивного износа и позволяют сохранить высокий КПД на протяжении всего срока службы.

SPM разъемы для установки датчиков температуры и вибрации
По два резьбовых отверстия M8 на каждом подшипниковом узле насоса.

Простое техническое обслуживание

Конструкция насоса позволяет снять крышку насоса закрепленную рым-болтами для простой замены любой детали без снятия насоса с трубопровода.

Конструкция насосов двухстороннего входа

The hydraulic system is optimised to achieve maximum efficiency. The impeller has a double sucction effect to reduce the axial thrust.
This design reaches a high pressure at the outlet. The impellers are both placed back to back in the pump housing to balance the axial thrust.
In the case of large impellers, the housing has a double volute to minimise radial thrust on the shaft.

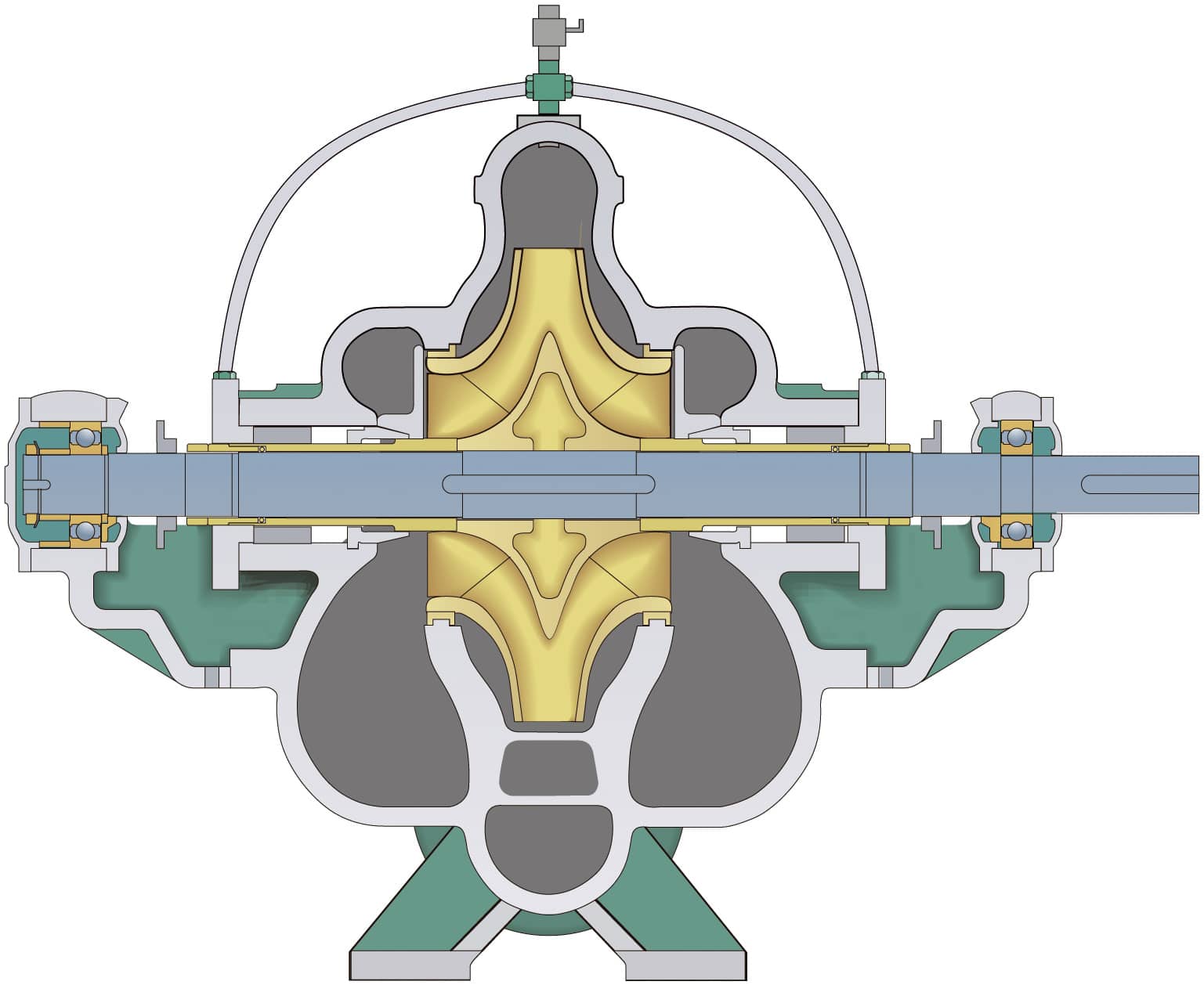

Стандартная конструкция (HA/HB) с рабочим колесом двухстороннего входа жидкости

  • Наиболее эффективная конструкция с КПД до 93%
  • Минимальное осевое усилие. Увеличение срока службы подшипников

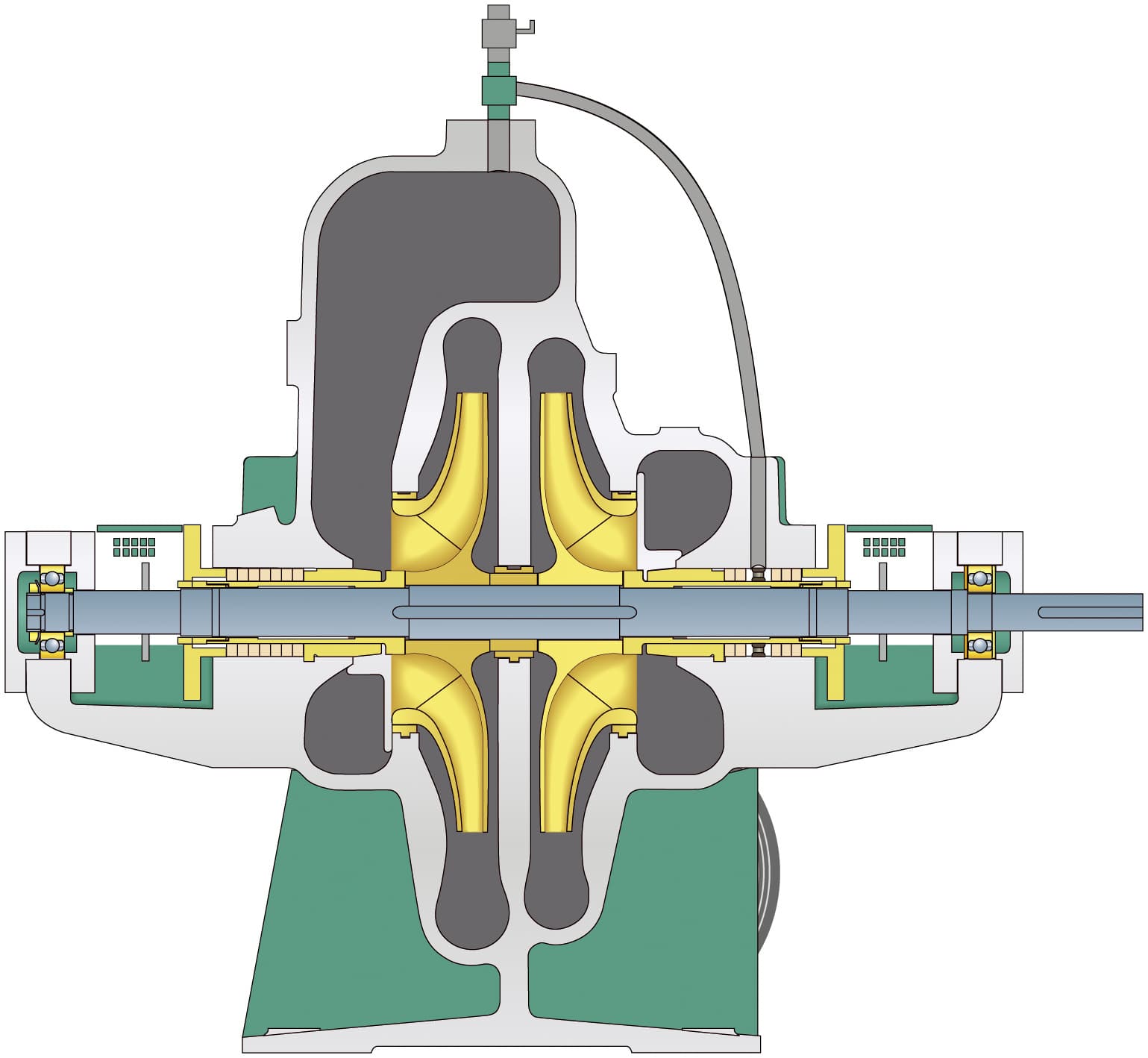

Двухступенчатый насос (DS) с двумя рабочими колесами установленными «зеркально»

  • Высокий напор
  • Минимальное осевое усилие. Увеличение срока службы подшипников.

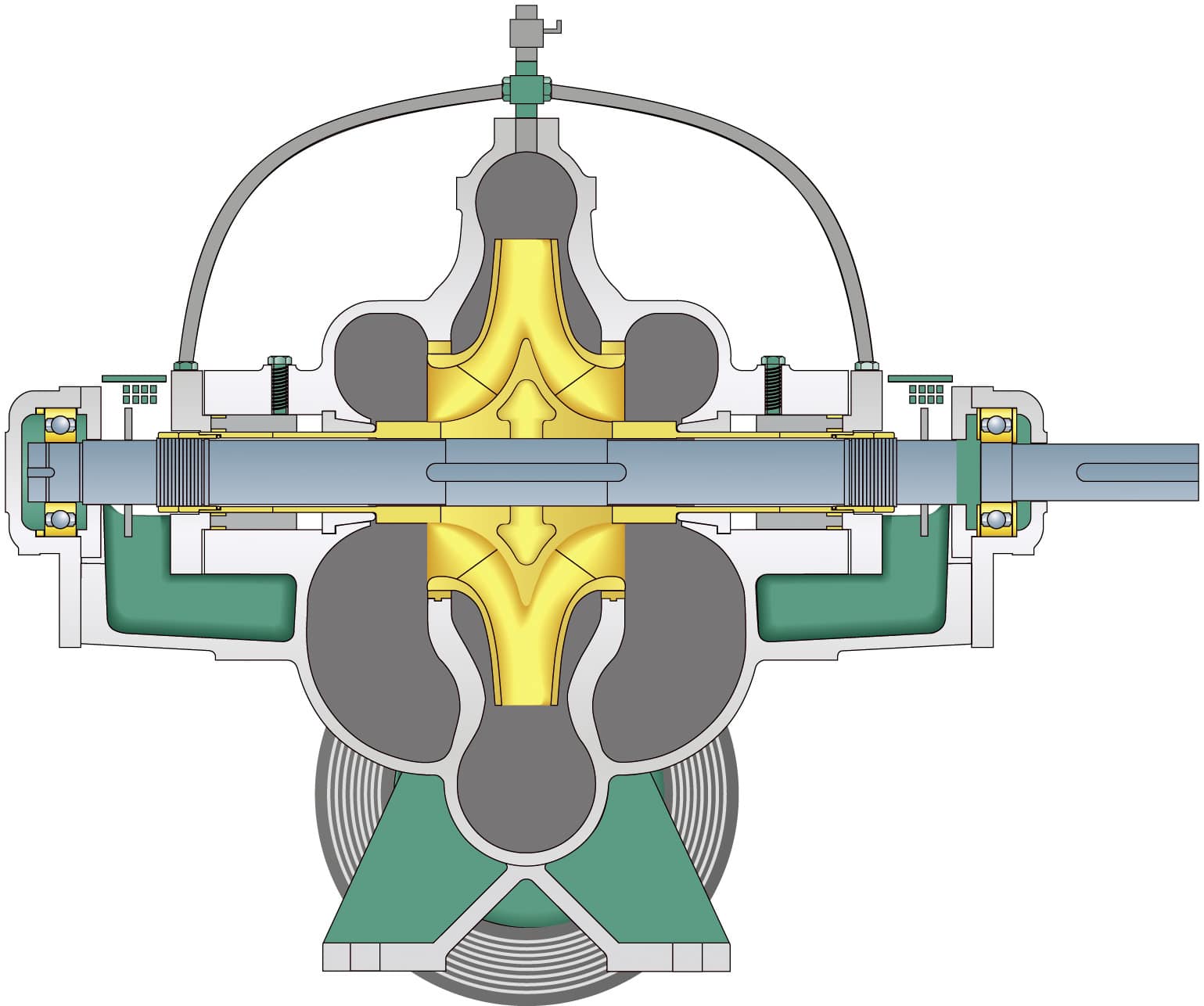

Конструкция с корпусом Двойная спираль (DV) и РК двухстороннего входа жидкости

  • Высокий напор
  • Минимальное осевое усилие
  • Сниженное радиальное усилие на подшипники

Описание серии

Ваши преимущества

  • Производительная гидравлическая часть для больших расходов до 17 000 м³/ч
  • Низкое значение допускаемого кавитационного запаса благодаря рабочему колесу двустороннего всасывания
  • Высокая технологическая надежность и простое техническое обслуживание без отсоединения напорных и всасывающих трубопроводов
  • Сниженный уровень шума и вибраций
  • Опциии: энергоэффективные электродвигатели класса IE3/IE4, разрешение к применению в питьевом водоснабжении (KTW, ACS), инновационное покрытие Ceram CT

Тип

Насос с аксиально разделенным корпусом насоса, монтированным на раме

Применение

  • Для перекачивания воды для систем отопления по VDI 2035, водогликолевой смеси, охлаждающей, холодной и хозяйственной воды
  • Для использования в системах коммунального водоснабжения и орошения, оборудовании для зданий и сооружений, общих отраслях промышленности, на электростанциях и т. д.

Комплект поставки

  • Насос
  • Инструкция по монтажу и эксплуатации

Расшифровка наименования

Пример

SCP 200/250HA‐110/4

SCP

Насос с аксиально разделенным корпусом

200

Номинальный диаметр напорного патрубка

250

Номинальная ширина рабочего колеса

Ha

Гидравлическая часть, тип A

Hb

Гидравлическая часть, тип B

HS

Одинарное рабочее колесо первой ступени

DS

Двухступенчатый насос

DV

Двойная спираль

110

Номинальная мощность электродвигателя P2 [кВт]

4

4 -полюсный электродвигатель

Материалы

  • Корпус насоса: серый чугун EN-GJL-250
  • Рабочее колесо: G-CuSn10
  • Вал: X12Cr13

Описание/конструкция

  • Центробежный насос с аксиально разделенным корпусом, предлагаемые в одноступенчатом и двухступенчатом исполнении.
  • Поставка комплектного агрегата (насос с муфтой, защитная муфта, электродвигатель и опорная рама) или, соответственно, без электродвигателя либо только гидравлика насоса
  • Уплотнение вала со скользящим торцовым уплотнением или сальниковым уплотнением
  • 2-, 4- и 6-полюсные электродвигатели; стандарт IE3 до 375 кВт (IE4, IE2 — по запросу)
  • Литая опорная рама; SCP 200 и выше со сварной стальной рамой (в зависимости от мощности и размеров электродвигателя)

Рабочее поле

SCP

Аналогично рисунку
