Группы быстрого монтажа "Meibes powered by Wilo"

  • Гарантия на оборудование 5 лет, кроме приборов управления и систем автоматизации в составе комплектных установок,
    на которые гарантия составляет 24 месяца.
  • Широкий ассортимент насосных групп (прямая, смесительная, с термостатом) с установленными насосами Wilo PARA SC 25-7.0
    с максимальным напором 7 метров.
  • Несколько видов коллекторов, имеющие от 2-х до 5-ти отопительных контуров. Монтаж на коллекторе возможен как сверху, так и снизу.
  • Уникальная гидравлическая стрелка с функциями сепарации воздуха и шлама.
  • Для работы в системе с рабочим давлением 6 бар.
  • Ассортимент из 7-ми артикулов, благодаря которым можно качественно решить многие задачи по обвязке котельной.

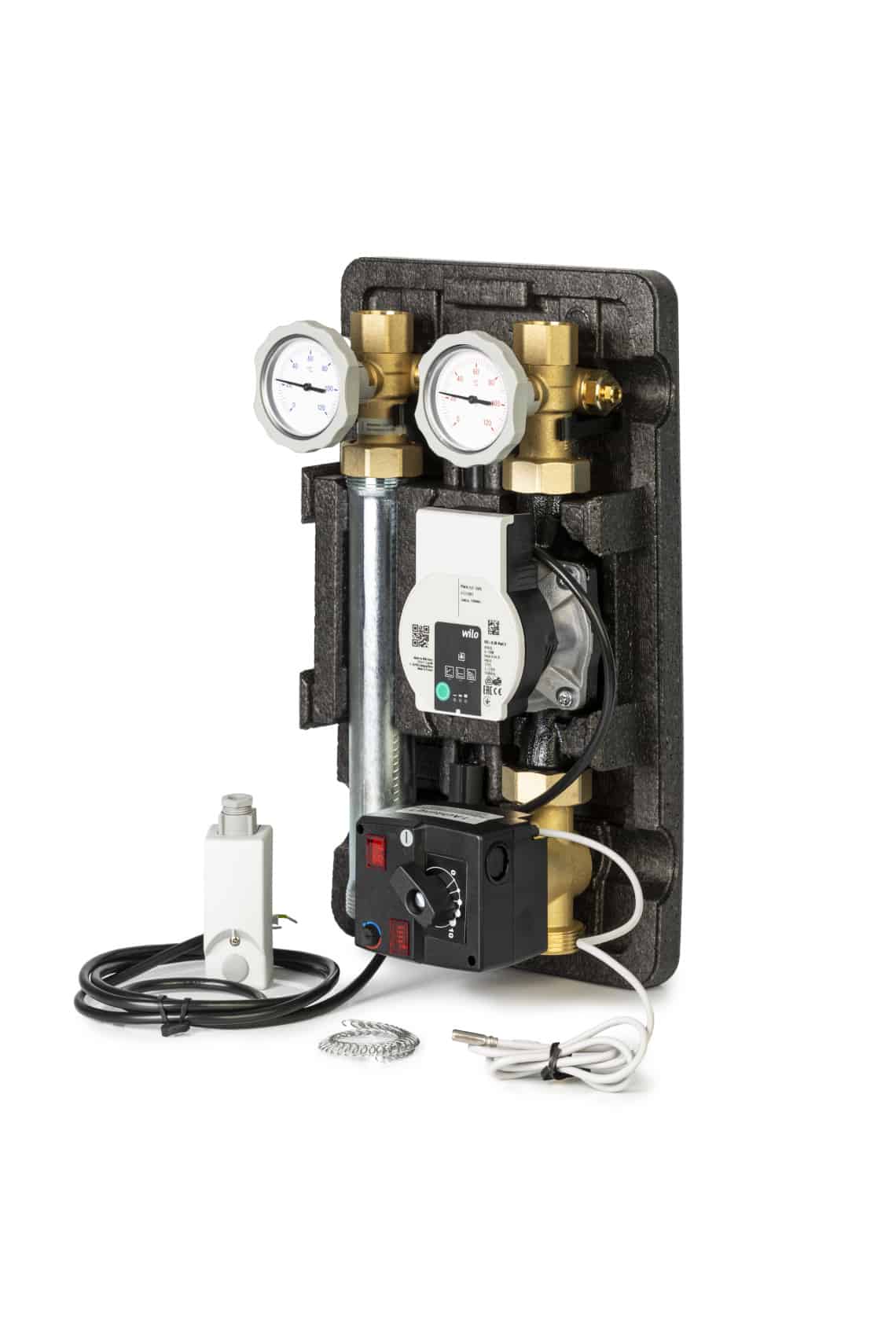

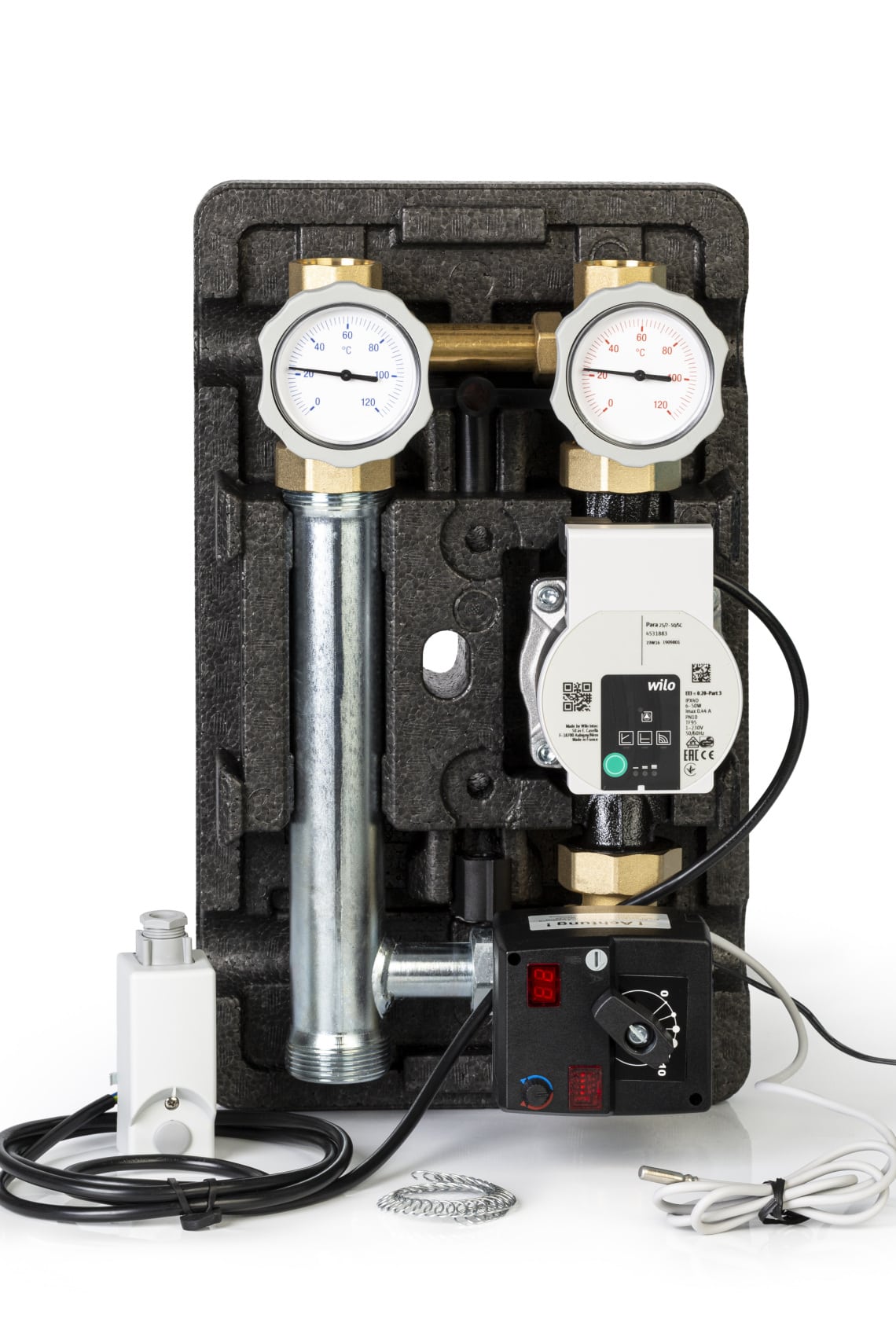

Смесительная насосная группа с электрическим термостатом и реле


Насосная группа MpbW MK 1* с насосом Wilo-PARA SC7.0.

Электронный термостат 0-95°С
Артикул: 2797993

Смесительный контур, который автономно (по установленному электронному термостату) поддерживает постоянную температуру подающей линии.

Чаще всего используется в качестве контура «теплого пола» площадью до 250 м².

Электрический сервомотор 220 В со встроенным термостатом 0–95 °С предназначен для управления 3-х ходовым смесителем без какой-либо автоматики.

Поддерживает постоянную температуру подающей линии (до 45 °С), смесительного контура в диапазоне 0–95 °С.

Термоэлектрическое реле в комплекте (отключает питание насоса при попадании высокотемпературного теплоносителя в подающую линию контура).

Технические данные

  • Верхнее подключение: ВР 1"
  • Нижнее подключение: НР 1½" (под плоское уплотнение)
  • Подключение насоса: НГ 1½"
  • Рабочее давление: 6 бар
  • Kvs: 6,2
  • Габариты: 420 х 250 х 246 мм


Насосная группа MpbW MK со смесителем 1" с насосом Wilo PARA SC 7.0, с сервоприводом 220 В (Артикул: 2797995)

Насосная группа MpbW MK со смесителем 1" с насосом Wilo PARA SC 7.0, с сервоприводом 220 В, подача слева (Артикул: 2797994)

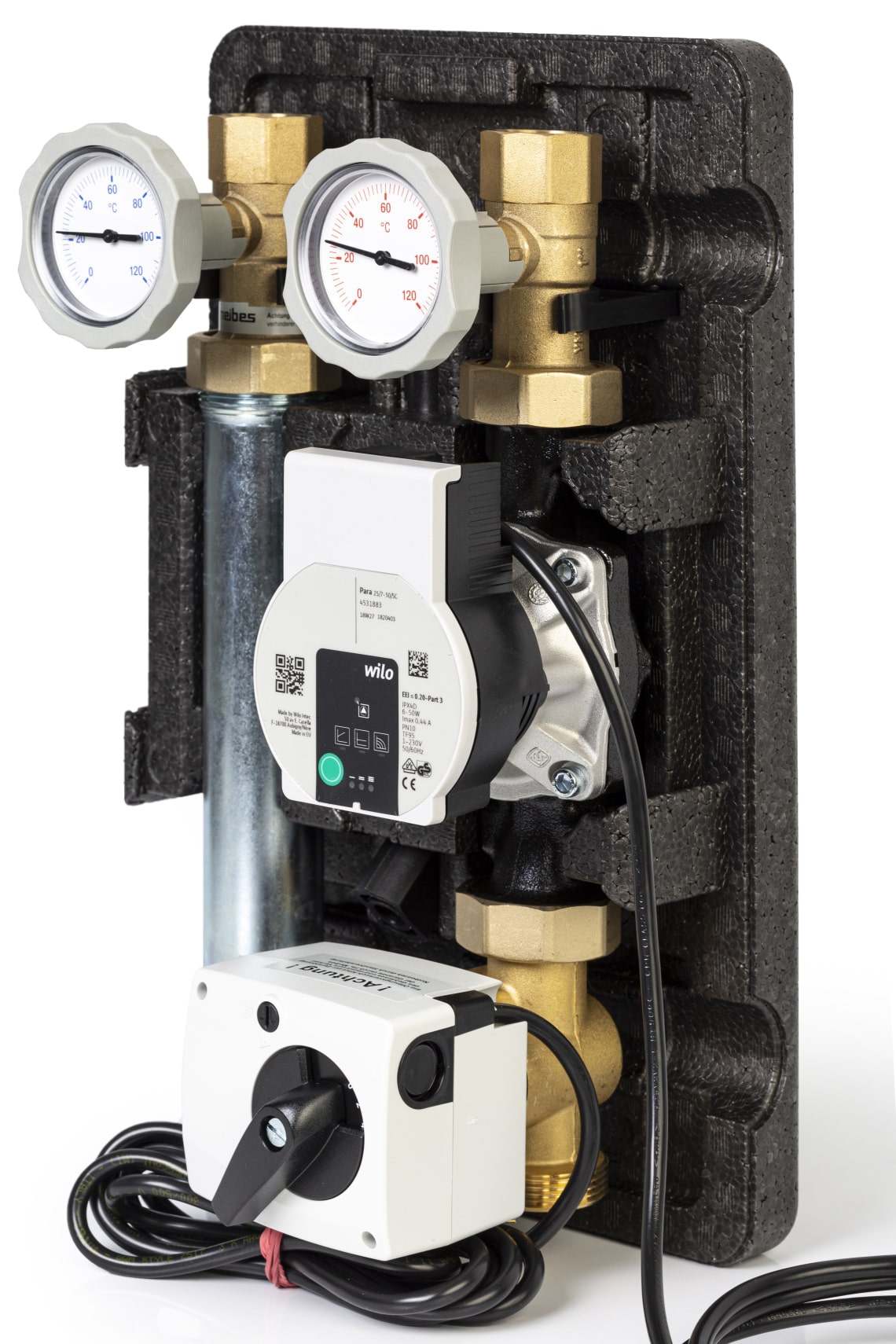

Смесительная насосная группа с электрическим 3-х позиционным сервоприводом

Смесительный контур, то есть контур, в котором необходимо держать определенный температурный график за счет подмеса охлажденного теплоносителя обратной линии в подающую. Чаще всего используется в качестве контура «теплого пола», радиаторного отопления с погодозависимым регулированием.
Электрический 3-х позиционный сервомотор предназначен для управления 3-х ходовым смесителем от автоматики котельной. Для автоматического осуществления подмеса необходимо электрический сервопривод подключить к управляющей автоматике.
Насосные группы с левой подающей линией устанавливаются на нижние патрубки распределительного коллектора MbpW. В данном типе насосных групп подающая и обратная линии не меняются.

Технические данные:

  • Верхнее подключение: BР 1"
  • Нижнее подключение:НР 1½"
    (под плоское уплотнение)
  • Габариты: 420 х 250 x 246 мм
  • Подключение насоса: НГ 1½"
  • Рабочее давление: 6 бар
  • Kvs: 6,2

Прямая насосная группа без смешения


Насосная группа MpbW UK без смесителя, 1"
с насосом Wilo PARA SC 7.0
Артикул: 2797996

Прямая насосная группа предназначена для использованияв контурах, в которых можно подавать напрямую теплоноситель с температурой источника тепла (не охлаждая), таких как:

  • контур бойлера ГВС;
  • радиаторное отопление.


Конструкция данной группы позволяет поменять местами подающую и обратную линии.


Технические данные:

  • Верхнее подключение: ВР 1"
  • Нижнее подключение: НР 1½" (под плоское уплотнение)
  • Подключение насоса: НГ 1½"
  • Рабочее давление: 6 бар
  • Kvs: 9,7
  • Габариты: 420 х 250 х 246 мм

Настенный коллектор на 2-3 отопительных контура MpbW с комплектом кронштейнов (Артикул: 2797992)

Настенный коллектор на 3-5 отопительных контура MpbW с комплектом кронштейнов (Артикул: 2797991)

Распределительный коллектор

Распределительные коллекторы MbpW предназначены для распределения теплоносителя, поступающего из нагревателя (котла), между контурами c разными параметрами (расход теплоносителя, гидравлическое сопротивление, температурный график). Без смешения между линиями подачии обратной линией.
Особенности:

  • настенный крепеж в комплекте;
  • компактные размеры;
  • универсальность подключения.

Технические данные:

  • Верхнее подключение: НГ 1½"
    (подача справа)
  • Нижнее подключение: НР 1½"
    (под плоское уплотнение)
  • Подача: до 3 м³/час
  • Макс. температура: 110 °С
  • Рабочее давление: 6 бар

Гидравлический разделитель (стрелка)


Гидравлическая стрелка MpbW MHK 25, 2 м³/час, 50 кВт, 1", Ду 25

Артикул: 2797990


Гидравлическая стрелка — устройство, предотвращающее воздействие насосов друг на друга.

Позволяет четко организовать работу многокотельной установки, ее высокий КПД работы помогает конденсационным котлам выходить на максимальный коэффициент производительности и защищает чугунные котлы от перепада температур.

Монтаж настенный, на коллекторе или на насосной группе.


Особенности:

  • сепарация воздуха с помощью структуры HoneyComb;
  • шламоуловитель;
  • все соединения в комплекте.



Технические данные:

  • Подключение потребителей: НГ 1½"
  • Подключение источника: НГ 1½"
  • Подача: до 3 м³/ч
  • Макс. температура: 110 °С
  • Рабочее давление": 6 бар
