Wilo-EMU FA
Ваши преимущества
- Надежность в эксплуатации благодаря гидравлическим частям со свободновихревыми и одноканальными рабочими колесами с большим свободным проходом
- Технологическая надежность благодаря опциональной функции контроля для камеры уплотнений
Wilo-FA – погружной насос для отвода сточных вод для стационарной и мобильной установки в погруженном состоянии.
Применяется для перекачки больших объемов жидкостей: сточных, фекальных вод, жидкостей с волокнистыми включениями, промышленного шлама и.т.д. (насос оснащен рабочим колесом со свободным проходом твердых частиц диаметром до 200 мм.)
КПД насоса до 87,5%! Класс энергоэффективности электродвигателя IE3.
Насосы сохраняют работоспособность в экстремальновлажных условиях и аварийных ситуациях затопления. Wilo-FA исключают утечки неблагоприятной перекачиваемой среды и соблюдают санитарные нормы при перекачке биологически активных сред.Одноступенчатая гидравлика насоса обеспечивает устойчивость к примесям и включениям, низкий уровень забора воды.
Инженеры Wilo помогут оперативно подобрать наиболее эффективное решение для Вашего объекта. Присылайте Ваши заявки:
wilo@wilo.by
M (044) 726-02-13
M (044) 553-59-72
M (029) 611-96-35
Область применения
- забор сырой воды из рек, водохранилищ и резервуаров
- градирни (высокопроизводительные системы охлаждения)
- системы пожаротушения
- мелиорация земель и системы контроля уровня поверхностных вод
- добыча и переработка полезных ископаемых
- КНС, ливневая канализация, очистные сооружения
- заглубленные насосные станции с машинным залом или без него
- зоны повышенной влажности или с опасностью воздействия влаги, конденсата, реагентых растворов, пара
- насосные системы на открытом воздухе, в полях илив водоемах
Преимущества
- устойчивость насосного оборудования непосредственно к воде пожаротушения
- устойчивость насосного оборудования к загрязненной перекачиваемой среде или включениям
- требование герметичности и отсутствие запахов по отношению к перекачиваемой среде
- корпус насоса, мотора и рабочее колесо выполнены из литого чугуна, опционально из других литых металлов
- цельная конструкция гарантирует максимальную прочность и долговечность
- насос оснащен самоочищающимся рабочим колесом,которое обеспечивает свободный проход твердых частиц диаметром от 35 до 200 мм (в зависимости отразмеров насоса и рабочего колеса)
- канальные рабочие колеса и корпус насоса защищены от взаимного износа благодаря наличию износостойких сменных щелевых колец
- агрегат оснащен сдвоенными опорными подшипниками, не требующие обслуживания
- высокий КПД насоса и электродвигателя
- два торцовых уплотнения с промежуточной масляной камерой сбора утечек; контроль протечек осуществляется посредством встроенного датчика
- класс изоляции обмоток статора F (155°С) или H (180°C)
- агрегат оснащен специальным силовым и контрольным погружным кабелем длиной 10 метров или более (опция), с защитой от проникновения влаги в мотор в случае повреждения
- насосный агрегат поставляется новым, в сборе, протестирован и готов к эксплуатации
- каждый агрегат проходит испытания на стенде и имеет соответствующий протокол
Типы электродвигателей для Wilo-FA
Погружной моноблочный насосный агрегат Wilo-FA c электродвигателями Wilo-FKT, мощноcтью до 460 кВт
Насос оснащен закрытой рубашкой охлаждения сциркулирующим хладагентом. Закрытая конструкция рубашки защищает поверхность статора от накипи и коррозии, тем самым увеличивает срок службы агрегата.
Погружной моноблочный насосныйагрегат Wilo-FA c электродвигателямиWilo-T, мощностью до 500 кВт
При установке агрегата непосредственно в резервуарили приемную камеру, где насос всегда работает впогружном состоянии, можно сэкономить на рубашкеохлаждения и упростить конструкцию.
Преимущества погружных электродвигателей для сухого монтажа
Погружной электродвигатель для сухого монтажа позволяет сделать насосный агрегат самым неприхотливым к окружающим условиям эксплуатации.
Конструкция с закрытой рубашкой охлаждения и циркулирующим хладагентом защищает поверхность корпуса статора от накипи и коррозии, значительно повышает срок службы и уменьшает затраты на техническое обслуживание.

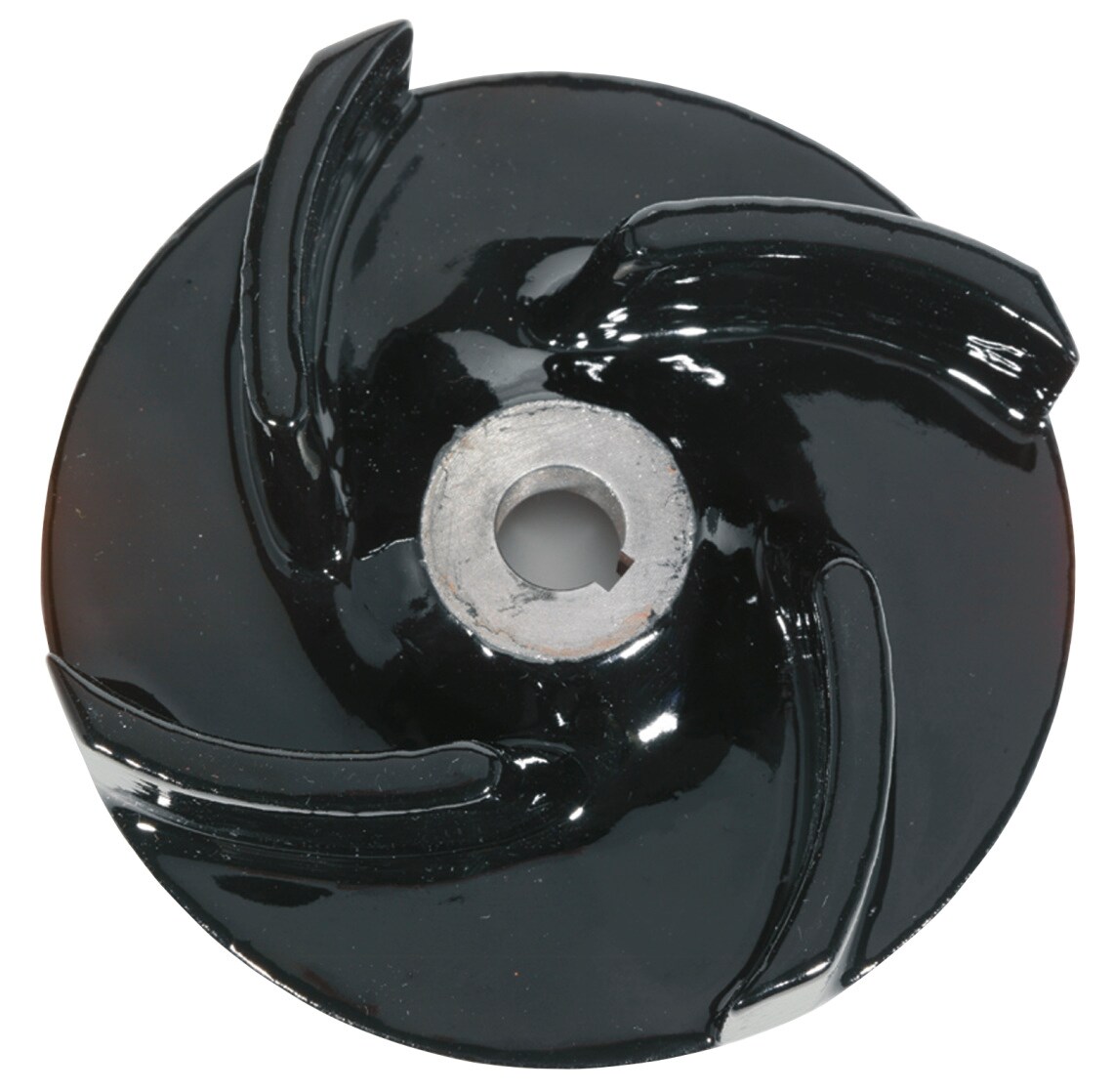

Высокостойкое защитное покрытие Wilo-Ceram
Покрытие Wilo-Ceram позволяет значительно повысить эксплуатационные свойства за счет высокой твердости, химической и термической стойкости, низкого поверхностного гидравлического сопротивления, а также низкой адгезии к липким включениям.
В зависимости от типа установки (погружная или сухая), покрытие наносится на весь насосный агрегат или только на гидравлическую часть.
Покрытие можно нанести:
- на рабочее колесо
- на внутреннюю часть улитки насоса
- на всю гидравлическую часть
- на весь агрегат включая корпус электродвигателя
Используя покрытие Wilo-Ceram дальнейшие расходы на эксплуатацию снижаются.
Опытная эксплуатация доказывает результат
- повышение КПД ~2% за счет снижения поверхностной турбулентности
- повышение абразивной стойкости, так как молекулярная структура Ceram повторяет атомную структуру алмаза
- повышение химической стойкости
- самая высокая защита агрегата от налипаний,за счет значительного снижения поверхностной адгезии
- повышение надежности
- увеличении срока службы агрегата
Abrasit
Абразивостойкий легированный чугун позволяет значительно повысить абразивную стойкость за счет оптимальной концентрации карбида хрома в чугуне для формирования мартенситной структуры. В результате,7-кратный, а в ряде случаев и больший период межсервисного обслуживания по сравнению с применением чугуна при аналогичных условиях эксплуатации.
Литая нержавеющая сталь
Позволяет значительно повысить химическую устойчивость и получить оптимальную абразивную стойкость. В отличие от штампованной стали, литая нержавеющая сталь придает механическую прочность благодаря значительной толщины стенки и обеспечивает высокую гидравлическую эффективность за счет оптимизированной формы.

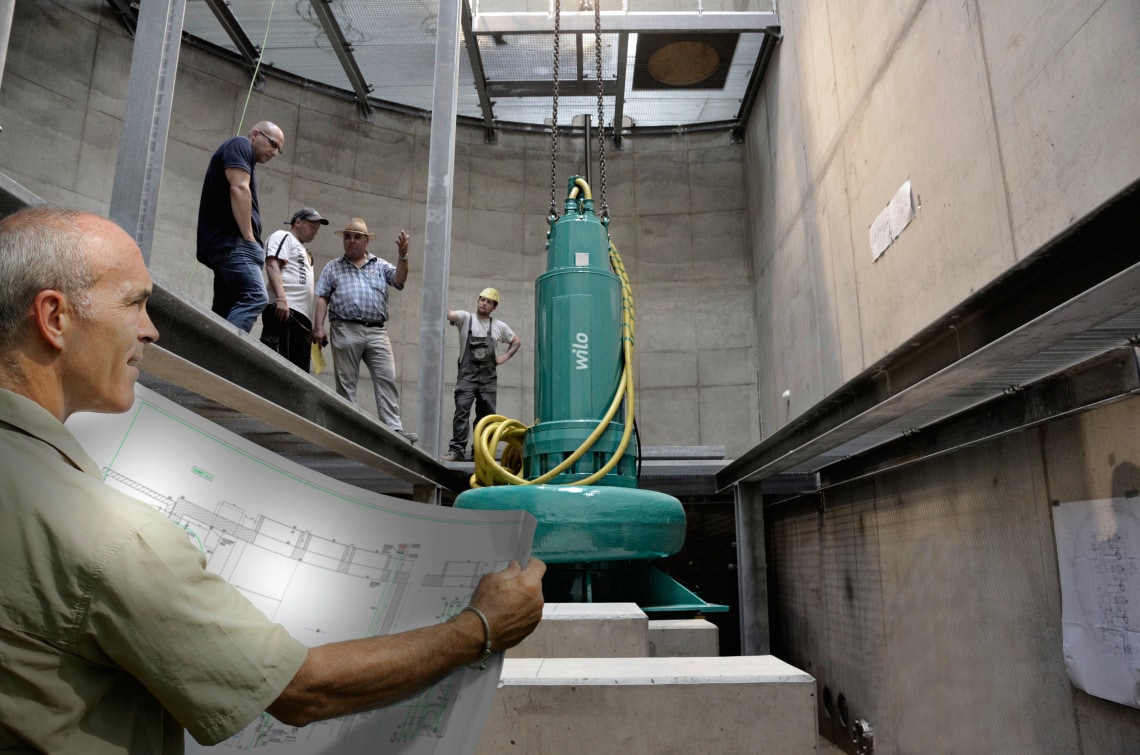

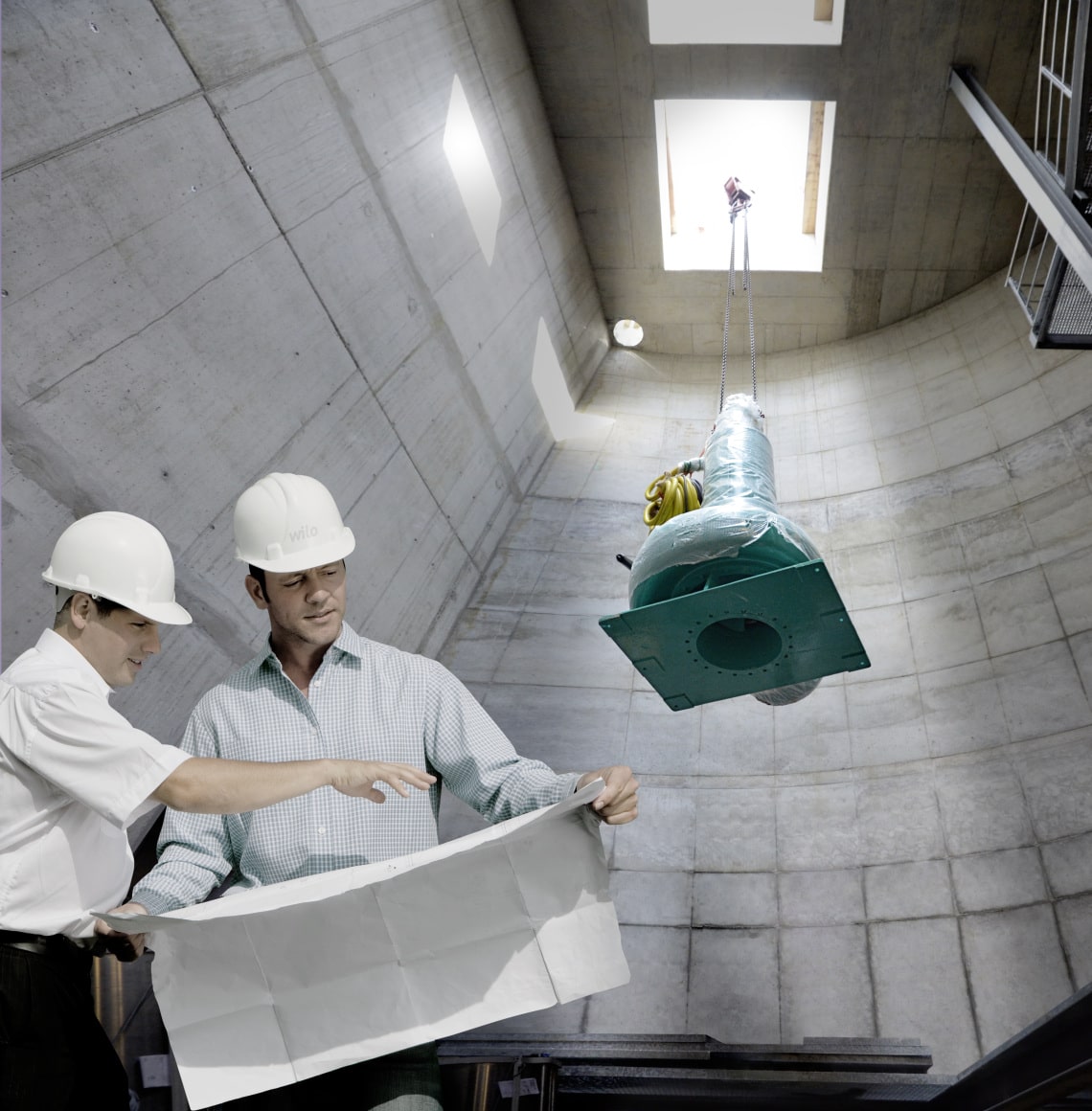

Автоматическая муфта для погружного монтажа насоса
Автоматическая муфта (подвесное устройство) – устройство для стационарного монтажа насосов в погружном состоянии, позволяющее удобно и быстро производить монтаж и демонтаж насоса из приемного резервуара. В конструкции муфты используются двухтрубные направляющие для надежной фиксации насосного агрегата. Материалом муфты является литой чугун с защитным покрытием для обеспечения стойкости при тяжелых условий эксплуатации и постоянных нагрузках.
Погружной монтаж на автоматическую муфту обеспечивает удобную и безопасную эксплуатацию при минимальных расходах на строительство насосной станции. Насосы устанавливаются непосредственно в сборный резервуар методом спуска по направляющим трубам на автоматическую муфту (подвесное устройство).
Собственный вес насосов обеспечивает обжим муфты и при включении нагнетаемое давление прижимает уплотнительный элемент для обеспечения герметичности. При необходимости демонтажа агрегат необходимо выключить и поднять вверх, захватив за цепь. Таким образом, опорожнение сборного резервуара не требуется.Такое удобное и надежное решение является одним из ключевых факторов широкого применения насосов Wilo-FA для погружного монтажа.
Помимо верхнего крепления трубных направляющих к стене шахты, есть еще вариант крепления к напорному трубопроводу, рассчитанному на разные диаметры труб. При необходимости эксплуатации насоса в жидкости с коррозионными свойствами, автоматическая трубная муфта изготавливается из нержавеющей стали или используется специальное защитное керамическое покрытие Ceram.
Тип
Погружной насос для отвода сточных вод без системы охлаждения для длительного режима работы для стационарной и мобильной установки в погруженном состоянии.
Применение
Перекачивание
- Сточные воды с фекалиями
- предварительно очищенные сточные воды без фекалий и длинноволокнистых фракций;
- Загрязненная вода
Оснащение/функция
- Тяжелое высокопрочное исполнение из серого чугуна
- Двигатели с поверхностным охлаждением и взрывозащитой согласно ATEX
- Контроль температуры обмотки
Расшифровка наименования
Например: | Wilo-EMU FA 08.22W-133 + T 12-2/11GEx |
FA | Погружной насос для отвода сточных вод |
08 | x10 = номинальный диаметр подсоединения к напорному патрубку, напр., DN 80 |
22 | Условный показатель подача-напор |
W | Тип рабочего колеса: W = свободновихревое рабочее колесо E = одноканальное рабочее колесо |
133 | Диаметр рабочего колеса в мм |
T | Двигатель с поверхностным охлаждением без системы охлаждения |
12 | Типоразмер |
2 | Число полюсов |
11 | x10 = длина пакета в мм |
G | Исполнение уплотнения: H = манжетное уплотнение вала/скользящее торцевое уплотнение G = два отдельных скользящих торцевых уплотнения |
Ex | Со взрывозащищенным исполнением согласно ATEX |
Технические характеристики
- Подключение к сети: 3~400 В, 50 Гц
- Режим работы в погруженном состоянии: S1
- Режим работы в непогруженном состоянии: S2-15 или S2-30
- Класс защиты: IP68
- Класс нагревостойкости изоляции: H
- Температура перекачиваемой жидкости: 3…40 °C
- Длина кабеля: 10 м
- Свободный проход от 45 до 100 мм
- Макс. глубина погружения: 20 м
Материалы
- Корпус насоса: EN-GJL-250
- Рабочее колесо: EN-GJL или EN-GJS
- Статические уплотнения: NBR (бутадиен-нитрильный каучук)
- Уплотнение со стороны перекачиваемой жидкости: скользящее торцовое уплотнение из SiC/SiC
- Уплотнение со стороны электродвигателей (в зависимости от типа): - уплотнение вала из NBR - скользящее торцовое уплотнение из SiC/SiC или графита/керамики
- Корпус электродвигателя: EN-GJL-250
- Вал: нержавеющая сталь 1.4021
Тип
Погружной насос для отвода сточных вод выполнен как блочный агрегат для стационарной и мобильной установки в погруженном состоянии.
Гидравлическая часть
Горизонтальный напорный патрубок для фланцевого подсоединения Максимально возможное содержание сухого вещества составляет в зависимости от типа гидравлической части и рабочего колеса макс. 8 %. Применяются следующие типы рабочих колес:
- Свободновихревое рабочее колесо (W)
- Одноканальное рабочее колесо (E)
Все гидравлические части с однолопастными рабочими колесами оснащены стационарным и вращающимся кольцом щелевого уплотнения из закаленного материала. Они способствуют тому, что продуктивность агрегата остается в течение долгого времени на одинаково высоком уровне, и снижают расходы на техобслуживание.

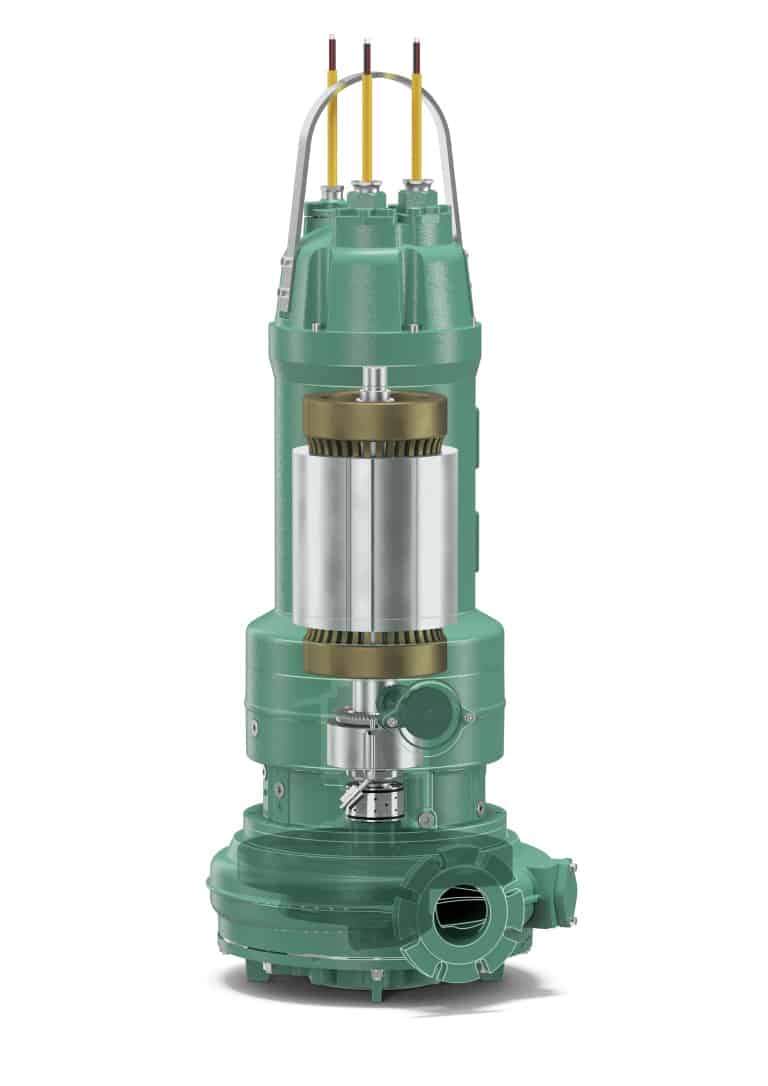

Электродвигатель
Электродвигатели с поверхностным охлаждением (двигатель T) не имеют собственной системы охлаждения и отводят тепло через детали корпуса непосредственно в окружающую перекачиваемую среду. Поэтому данные электродвигатели могут использоваться погруженном состоянии в длительном режиме работы. В зависимости от типоразмера они могут эксплуатироваться в кратковременном режиме работы также в непогруженном состоянии.
У всех электродвигателей имеется камера уплотнений для защиты электродвигателя от попадания в него перекачиваемой жидкости. К ней имеется доступ снаружи и опционально может контролироваться при помощи стержневого электрода. Все используемые типы жидкости для заполнения различных камер поддаются биологическому расщеплению и экологически безвредны.
Кабельный ввод имеет продольную герметизацию, длина кабеля составляет 10 м, кабель имеет свободные концы.
Уплотнение
В зависимости от типа электродвигателя возможны следующие варианты уплотнения со стороны перекачиваемой жидкости и со стороны электродвигателя:
- Вариант H: со стороны перекачиваемой жидкости – скользящее торцовое уплотнение, со стороны электродвигателя – радиальное уплотнение вала
- Вариант G: два независимо работающих скользящих торцовых уплотнения
Взрывозащищенное исполнение
Двигатели имеют взрывозащищенное исполнение в соответствии с директивой ATEX.
Состояние поставки
- Готовый к подсоединению погружной насос для отвода сточных вод с кабелем электропитания длиной 10 м без штекера
- Инструкция по монтажу и эксплуатации
Инструкция по монтажу и эксплуатации
Wilo Motor T 12 ... 72 + EMU FA, Rexa SUPRA, Rexa SOLID
| Артикульный номер | 6067561 |
| Выпуск | 2019-01 |
| Формат страницы | 209.9 x 297.0 mm |
| Кол-во страниц | 72 |
PDF (5 MB)Сертификационный буклет
Wilo T motor + EMU FA#Wilo T motor + Rexa SUPRA#Wilo T motor + Rexa SOLID
| Артикульный номер | 6072704 |
| Выпуск | 2021-07 |
| Формат страницы | 209.9 x 297.0 mm |
| Кол-во страниц | 116 |
PDF (10 MB)Wilo FK motor + EMU FA#Wilo FK motor + Rexa SUPRA
| Артикульный номер | 6074692 |
| Выпуск | 2021-07 |
| Формат страницы | 209.9 x 297.0 mm |
| Кол-во страниц | 60 |
PDF (7 MB)Wilo FKT motor + EMU FA#Wilo FKT motor + Rexa SUPRA#Wilo FKT motor + Rexa SOLID
| Артикульный номер | 6074691 |
| Выпуск | 2021-07 |
| Формат страницы | 209.9 x 297.0 mm |
| Кол-во страниц | 96 |
PDF (9 MB)| Обозначение изделия | Напорный патрубок | Свободный проход гидравлической части | Номинальная частота вращения n | Номинальный ток IN | Взрывозащита ATEX | Режим работы (в непогруженном состоянии) | Артикульный номер |
|---|---|---|---|---|---|---|---|
