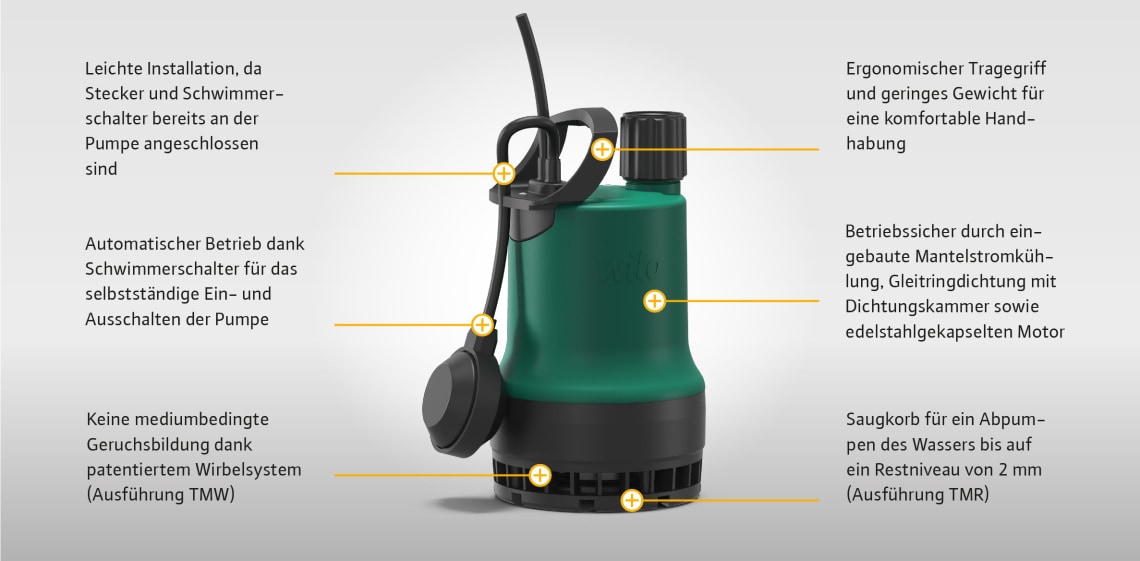

Ihre Vorteile

• Anwenderfreundlich – ergonomischer Tragegriff, geringes Gewicht, steckerfertige Ausführung (Plug&Pump)
• Betriebssicher – edelstahlgekapselten Motor mit Mantelstromkühlung, Gleitringdichtung und Dichtungskammer
• Drain TMR mit Flachabsaugung – minimales Restwasserniveau von 2 mm

Bauart

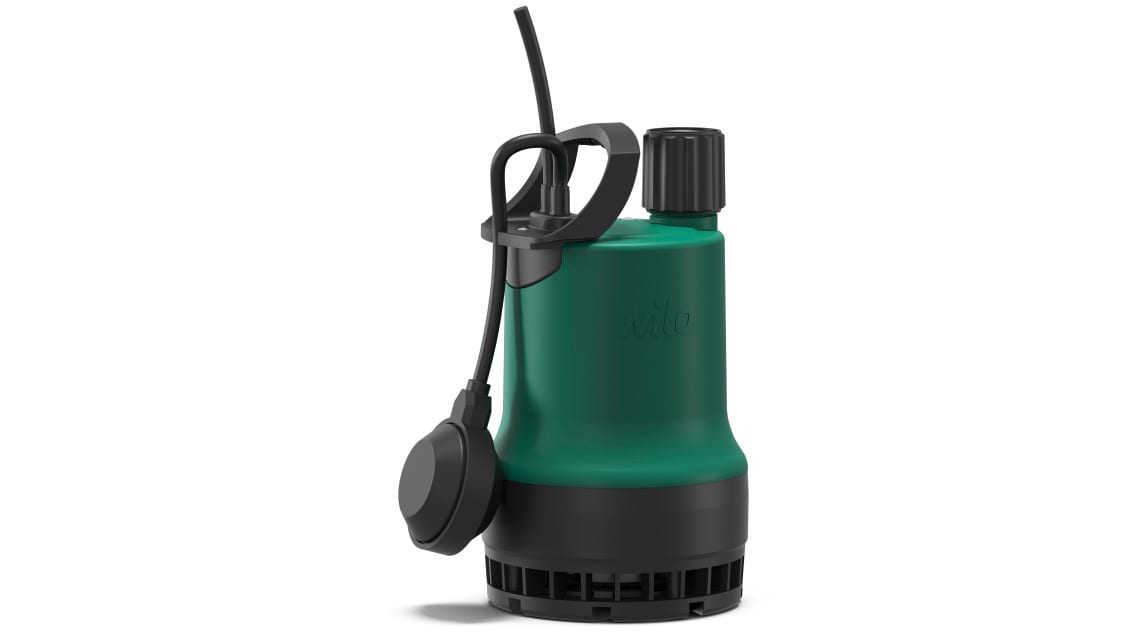

Schmutzwasser-Tauchmotorpumpe

Einsatz

Förderung von

• Abwasser ohne Fäkalien und langfasrigen Bestandteilen
• Schmutzwasser

Ausstattung/Funktion

• Anschlusskabel mit Stecker
• Schwimmerschalter
• Selbstschaltende thermische Motorüberwachung
• Mantelstromkühlung

Lieferumfang

• Pumpe mit Anschlusskabel und Stecker
• Angebauter Schwimmerschalter (außer TM 32/8-10)
• Gewindeanschluss mit Rückflussverhinderer (Drain TMW/TMR)
• Schlauchanschluss, beigelegt (Drain TM)
• Einbau- und Betriebsanleitung

Typenschlüssel

Technische Daten

• Netzanschluss 1~ 230 V, 50 Hz
• Schutzart: IP68
• Max. Eintauchtiefe:
• 4 m Kabellänge: 1 m
• 10 m Kabellänge: 4 m
• Medientemperatur: 3 ... 35 °C, kurzzeitig bis 3 Min.: max. 90 °C
• Druckstutzen:
• Drain TM: G 1¼AG
• Drain TMW/TMR: G 1¼IG

Werkstoffe

TM/TMW/TMR:

• Motorgehäuse 1.4301(AISI 304)
• Pumpengehäuse: PP-GF30
• Laufrad: PPE/PS-GF20
• Welle: 1.4104 (AISI 430F)
• Abdichtung:
• Motorseitig: NBR
• Medienseitig: Kohle/Keramik

TMW ... HD:

• Motorgehäuse 1.4404 (AISI 316L)
• Pumpengehäuse: PP-GF30
• Laufrad: PPE/PS-GF20
• Welle: 1.4404 (AISI 316L)
• Abdichtung:
• Motorseitig: NBR
• Medienseitig: Kohle/Keramik

Beschreibung/Konstruktion

Tauchmotorpumpe für stationäre und transportable Nassaufstellung im vollautomatischen Betrieb durch angebauten Schwimmerschalter.

Hydraulik

Die Pumpen sind mit einem offenen Mehrkanallaufrad ausgestattet und haben einen Kugeldurchgang von 10 mm (TM/TMW) oder 2 mm (TMR). Der Druckanschluss ist als vertikaler Schlauchanschluss (TM) oder Gewindeanschluss (TMW/TMR) ausgeführt.

Motor

Mantelstromgekühlter Wechselstrommotor mit integriertem Betriebskondensator. Die Motorwärme wird über das Motorgehäuse direkt an das Fördermedium abgegeben.

Der Motor ist mit einer selbstschaltenden thermischen Motorüberwachung ausgestattet. D. h. der Motor wird bei Überhitzung abgeschaltet und nach dem Abkühlen automatisch wieder eingeschaltet.

Abdichtung

Die Abdichtung erfolgt medienseitig mit einer Gleitringdichtung, motorseitig mit einem Wellendichtring. Zwischen den Dichtungen befindet sich eine Dichtungskammer mit Weißölfüllung.

Kabel

Die Pumpe ist mit einem 4 oder 10 m langem Anschlusskabel mit Schukostecker und einem angebautem Schwimmerschalter (nicht TM 32/8-10M) ausgestattet.

Ausführungen:

• Drain TMW mit Twisterfunktion - Die Twisterfunktion gewährleistet eine ständige Verwirbelung im Saugbereich der Pumpe. Dadurch werden ein Absinken und Festsetzen von Sinkstoffen verhindert. Somit wird ein sauberer Pumpensumpf erreicht und eine Geruchsbildung vermindert
• Drain TMR mit Flachabsaugung - Der spezielle Saugkorb ermöglicht ein Abpumpen des Mediums bis auf ein Restniveau von 2 mm.
