Wilo-RainSystem AF Comfort

Ihre Vorteile

  • Kompakte, steckerfertige Regenwasser-Nutzungsanlage nach DIN 1989 und EN 1717
  • Geprüft nach RAL-Güterichtlinie GZ 994
  • Geräuscharm durch mehrstufige Kreiselpumpe und Vollkapselung der Anlage
  • Automatische Unterstützungsfunktion für Evakuierung von Luft in der Saugleitung
  • Hohe Wirtschaftlichkeit durch bedarfsgerechte Frischwassernachspeisung

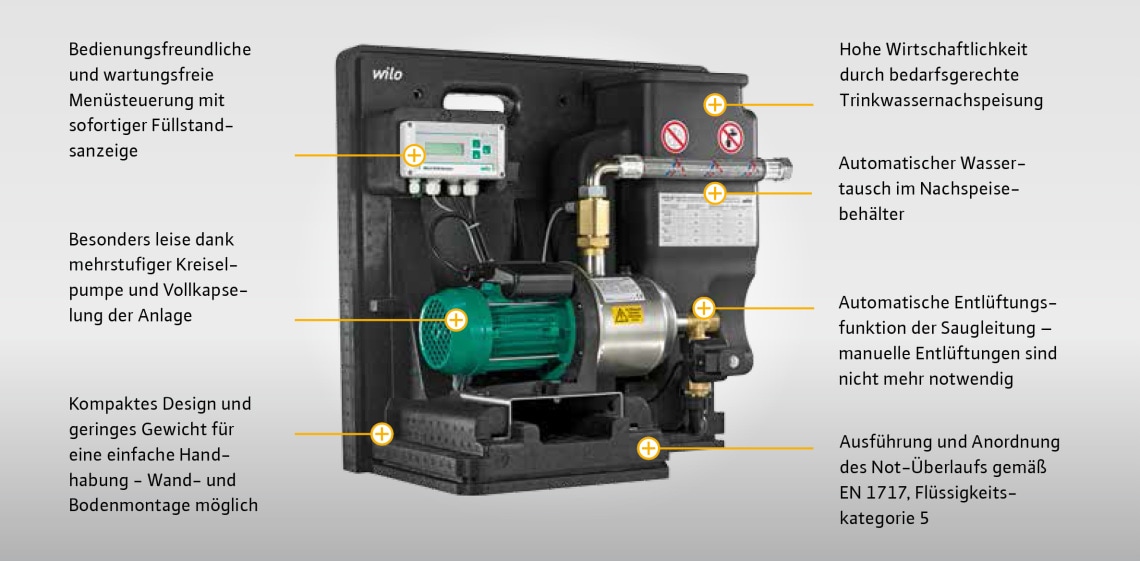

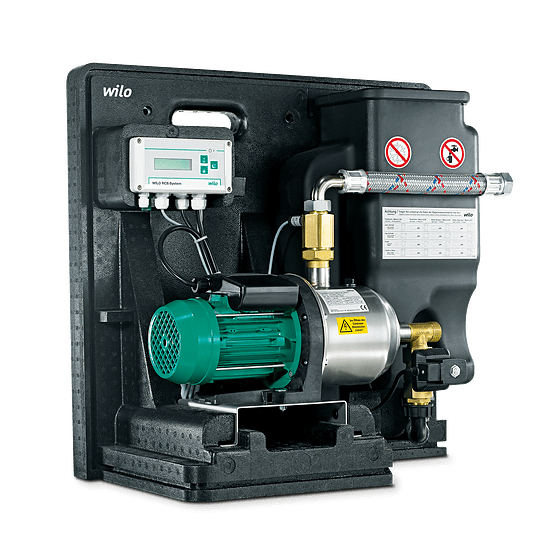

Frontansicht
Wilo-RainSystem AF Comfort Wilo-RainSystem AF Comfort

Wilo-RainSystem AF Comfort

Nachhaltig und steckerfertig: DEIN PLUS+

Nachhaltigkeit und Ressourcenschonung werden in der Haustechnik immer relevanter. Die sinnvolle Nutzung von Regenwasser ist eine Möglichkeit. Besonders an heißen Sommertagen kann bei der Bewässerung des Gartens auf teures Trinkwasser verzichtet werden. Und bei Starkregen wird durch das Sammeln des Regenwassers das öffentliche Kanalnetz entlastet. Sollte über eine lange Trockenperiode das gesammelte Regenwasser zu Neige gehen, so schaltet das intelligente System automatisch auf die Zufuhr von Trinkwasser um.

Die steckerfertige Anlage Wilo-RainSystem AF Comfort ist für die Regenwassernutzung aus Zisternen in Einfamilienhäusern ideal geeignet. Die Einpumpen-Wasserversorgungsanlage als Kompaktmodul ist mit einem 11 Liter Nachspeisebehälter ausgestattet und bietet so eine sichere Nachspeisung von Trinkwasser in das Brauchwassernetz bei nicht gefüllter Zisterne. Dabei arbeitet sie besonders leise und kann dank kompakter Abmaße einfach installiert werden.

Baureihenbeschreibung

Besonderheiten/Produktvorteile

  • Kompakte, steckerfertige Regenwasser-Nutzungsanlage nach DIN 1989 und EN 1717
  • Geprüft nach RAL-Güterichtlinie GZ 994
  • Geräuscharm durch mehrstufige Kreiselpumpe und Vollkapselung der Anlage
  • Automatische Unterstützungsfunktion für Evakuierung von Luft in der Saugleitung
  • Hohe Wirtschaftlichkeit durch bedarfsgerechte Frischwassernachspeisung

Bauart

Steckerfertige Regenwasser-Nutzungsanlage

Einsatz

Regenwassernutzung zur Einsparung von Trinkwasser in Verbindung mit Zisternen oder Behältern

Ausstattung/Funktion

  • Anschlussfertiges Modul in Kompaktbauweise
  • Komplett elektrisch und hydraulisch verschaltet und auf korrosionsgeschützten Grundrahmen montiert
  • Bestehend aus
    • Selbstansaugende, korrosionsfreie, geräuscharme Kreiselpumpe MultiCargo MC
    • Druckseitige Verrohrung R 1
    • Trinkwassernachspeisebehälter (11 l) mit Schwimmerventil
    • Abdeckhaube aus EPP
    • 3,0 m Anschlusskabel und Netzstecker
    • Zentralschaltgerät Rain Control Economy RCE mit Steuerelektronik inkl. Magnetventil sowie Drucktransmitter, 4-20 mA und Niveausensor mit 20 m Kabel zur Füllstandsanzeige
    • Anschluss für Überlaufmelder bzw. Rückstauwarnung serienmäßig
    • menuegeführte Bedienung und Anzeige über LCD
    • Meldungen über Betrieb und Störung
    • Automatischer Wassertausch im Nachspeisebehälter
    • Automatischer Verkalkungsschutz des Magnetventils
    • Permanentanzeige Zisternenfüllstand, Anlagendruck, Betriebszustand über LCD

Lieferumfang

  • Robuste, anschlussfertige Einpumpen-Regenwasser-Nutzungsanlage mit Anschlusskabel 3,0 m und Netzstecker, Zentralschaltgerät RainControl-Economy mit Steuerelektronik, Niveausensor mit 20 m Kabel, Messbereich 0-5 m
  • Inklusive Abdeckhaube und Anschlussset für den Überlauf der Nachspeisung aus recyclefähigem EPP

Typenschlüssel

Beispiel

Wilo-AF Comfort MC 304 EM

AF

Automatische Regenwassernutzung- und Trinkwassernachspeiseanlage (Aqua Feed)

MC

Selbstansaugende, horizontale, mehrstufige Kreiselpumpe der Baureihe MultiCargo MC

3

Förderstrom (m3/h) bei optimalem Wirkungsgrad

04

Stufenzahl

EM

Wechselstrommotor 1~230 V, 50 Hz

Technische Daten

  • Netzanschluss 1~230 V, 50 Hz
  • Ansaughöhe max. 8 m
  • Betriebsdruck max. 8 bar
  • Schutzart IP 42
  • Anschlüsse:
    • Druckleitung/Druckseite Rp 1
    • Saugseite R 1/ G 1
    • Trinkwassernachspeisung R ¾
    • Anschlussüberlauf DN 70

Werkstoffe

  • Pumpengehäuse Edelstahl 1.4301
  • Laufrad Noryl
  • Welle Edelstahl 1.4028
  • Gleitringdichtung Keramik/Kohle
  • Stufenklammern Noryl

Beschreibung/Konstruktion

  • steckerfertige Einpumpen-Wasserversorgungsanlage als Kompaktmodul für Einfamilienhäuser
  • vollautomatische Versorgung mit Regenwasser aus Erdtank oder Zisterne
  • 11-Liter-Nachspeisebehälter für optimierte Nachspeisung von Trinkwasser in das Verbrauchernetz bei nicht gefüllter Zisterne
  • Anlage erfüllt Kriterien der DIN 1989 sowie EN 1717
  • automatische Umschaltung auf Trinkwassernachspeisung, zeitabhängiger Wassertausch im Nachspeisebehälter, integrierte Abschaltautomatik bei Trockenlauf.
  • Anlagensteuerung AF Comfort: elektronisches Steuergerät RainControl Economy RCE mit zusätzlichen Funktionen wie:
  • Verkalkungsschutz durch automatische Betätigung des Magnetventils
  • variabler Ausschaltdruck
  • Inbetriebsetzung mit werkseitig eingestellten Grundparametern(plug & pump)
  • permanente Betriebsdatenerfassung
  • Energiesparmodus-Funktion
  • Betriebszustandsprotokoll
  • Bedienung und Parametrierung mittels menügesteuerter Funktionstasten
  • Abdeckhaube
