Safe

Description de la série de fabrication

Vos avantages

  • Séparation du système en matériaux résistant à la corrosion, complètement assemblé et après vérification de la pression
  • Pompes à haut rendement intégrées Yonos PICO, puissantes au démarrage et économiques en énergie
  • Montage extrêmement aisé grâce à des connexions vissées à joints plats
  • Utilisation flexible grâce au montage à droite
  • et à gauche
  • La coquille d'isolation fait office de protection de transport, d'aide au montage et d'isolation thermique

Conception

Système complet/coffret de base pour la séparation hydraulique des planchers chauffants

Utilisation

Planchers chauffants tous systèmes, séparation de système pour les fluides riches en oxygène

Équipement/Fonction

Equipement système composé de

  • Unité de base
  • Kit de raccordement
  • Mélangeur Wilo-Safe

Étendue de la fourniture

  • System separation WS5-24 Yonos PICO
  • Assembly and fixing accessories
  • Installation and operating instructions for system separation Wilo-Safe
  • Installation and operating instructions for circulation pump Yonos PICO plus

Dénomination

Example:

WS 5-24 Yonos PICO

WS

Wilo-Safe, system separation

5-24

Thermal output 5-24 kW

Yonos PICO

Pump used: Yonos PICO plus

Caractéristiques techniques

  • pression de service max. 6 bar
  • Plage de température admissible de +20 °C à +90 °C
  • Alimentation réseau 1~230 V, 50 Hz

Matériaux

Gamme

Safe

Téléchargements

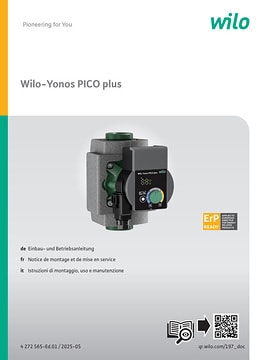

Wilo-Yonos PICO plus

N° de réf. 4209896
Edition 1907
Numéro de version 02
Format de page 105.1 x 140.1 mm
Nombre de côtés 24

PDF (8 MB)

Télécharger

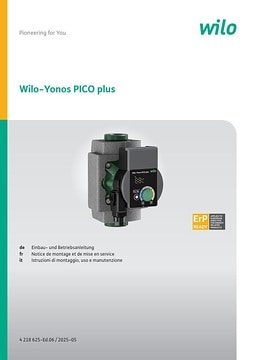

Wilo-Yonos PICO plus

N° de réf. 4218625
Edition 1908
Numéro de version 03
Format de page 105.1 x 148.2 mm
Nombre de côtés 69

PDF (7 MB)

Télécharger
