Wilo-Atmos GIGA-N
Description de la série de fabrication



Vos avantages
- Économie d'énergie grâce à des pompes hydrauliques plus performantes globalement, à un système hydraulique amélioré et à l'utilisation de moteurs IE3
- Le revêtement par cataphorèse de tous les composants en fonte assure longévité et forte résistance à la corrosion
- Utilisation universelle grâce aux dimensions normalisées, aux différentes variantes de moteur et aux roues de différents matériaux
- Entretien aisé grâce à l'accouplement démontable convivial en construction « démontage par l’arrière »
- Rendement optimal et grande sécurité de fonctionnement grâce à la construction améliorée de la roue pour la réduction de la pression
Pompe normalisée pour applications universelles et durée de vie prolongée.
La Wilo-Atmos GIGA-N est le modèle d'entrée de gamme des pompes à moteur ventilé. La grande diversité en termes de moteurs et de matériau ainsi que la plage de température de -20 °C à + 140 °C en font un outil indispensable pour les applications des plus variées.
La pompe, en fonctionnement continu, garantit une longue durée de vie grâce à des revêtements résistants à la corrosion et des roulements sans entretien. Pour l'entretien, l'accouplement démontable assure un remplacement aussi rapide que possible de la garniture mécanique. La vitesse de rotation de la Wilo-Atmos GIGA-N est réglable au moyen d'un convertisseur de fréquence Wilo-EFC. La pompe peut être équipée de dispositifs de surveillance de la température et des vibrations du roulement afin de détecter les pannes potentielles de manière précoce.
À cet égard, Wilo propose des offres de services complémentaires sur mesure : de la mise en service à l'entretien - et avec le pack complet WiloCare, la télésurveillance Wilo garantit une sécurité de fonctionnement optimale.
Conception
Pompe monocellulaire basse pression avec aspiration axiale, montée sur socle. Version standard avec accouplement démontable.
Utilisation
- Pompage d'eau de chauffage (selon VDI 2035), d'eau froide ainsi que de mélanges eau-glycol sans matières abrasives dans les installations de chauffage, d'eau froide et d'eau de refroidissement.
- Domaine de l´irrigation, la technique du bâtiment, l'industrie générale, les centrales électriques, etc.
Équipement/Fonction
Pompe centrifuge monocellulaire basse pression construction monobloc avec accouplement, protection d'accouplement, moteur et plaque de base
- Garniture mécanique
Contenu de la livraison
- Pompe
- Notice de montage et de mise en service
- Pompe avec bout d'arbre nu ou
- Pompe sur socle avec accouplement et protection d'accouplement, sans moteur ou
- pompe complètement montée sur socle avec moteur électrique
Dénomination
Exemple | Atmos GIGA-N 40/200-11/2 |
Atmos | Gamme de produits |
GIGA | Désignation de la gamme |
N | Pompe standard avec aspiration axiale |
40 | DN pour la bride de pression |
200 | Diamètre nominal de la roue [mm] |
11 | Puissance nominale P2 [kW] |
2 | Nombre de pôles |
Caractéristiques techniques
- Plage de température admissible de -20 °C à +140 °C
- Alimentation réseau triphasée 3~400 V, 50 Hz
- Classe de protection IP55
- Diamètre nominal de DN 32 à DN 150
- Pression de service max. 16 bar
Matériaux
- Corps de pompe et lanterne. Par défaut : EN-GJL-250
- Roue : Par défaut : EN-GJL-200 ; autre matériau sur demande
- Arbre : 1.4021
- Garniture mécanique : AQEGG ; autres garnitures mécaniques disponibles sur demande
Description/Construction
- Pompe centrifuge monocellulaire basse pression à monter comme une pompe sur socle avec bride d'aspiration axiale, corps de palier bridé et fixation d'axe pour entraînements avec accouplement flexible
- L'accouplement est démontable (manchon à douille) par défaut, cette version offre la possibilité de laisser le moteur dans sa position lors du démontage de l'unité rotor
- Variante ...-P5 sans accouplement démontable (prix réduit, voir liste de prix)
Courbe caractéristique
Wilo-Atmos GIGA-N (2pl)

Wilo-Atmos GIGA-N (4pl)



Téléchargements

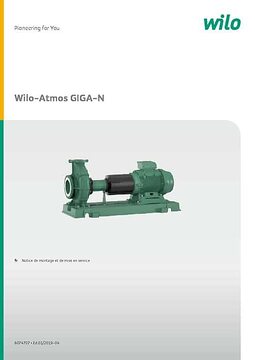

Wilo-Atmos GIGA-N
N° de réf. | 6074707 |
Édition | 2019-04 |
Numéro de version | 01 |
Format de page | 209.9 x 297.0 mm |
Nombre de côtés | 44 |
PDF (3 MB)
Télécharger
Wilo-Atmos GIGA-N
N° de réf. | 6074707 |
Édition | 2019-04 |
Numéro de version | 01 |
Format de page | 209.9 x 297.0 mm |
Nombre de côtés | 1064 |
PDF (9 MB)
Télécharger
