Wilo-DrainLift S

Description

Particularités/Avantages

• Facilité de montage, même dans des installations murales grâce à son faible poids, à une construction compacte peu encombrante et au clapet antiretour intégré

• Flexibilité de raccordement maximale grâce au libre choix des arrivées sur les deux côtés longitudinaux et sur un côté frontal

• Acier inoxydable résistant à la corrosion, protection thermique du moteur intégrée, roue Vortex anti-colmatage et alarme sonore, connexion facultative avec Wilo-SmartHome pour une sécurité de fonctionnement renforcée

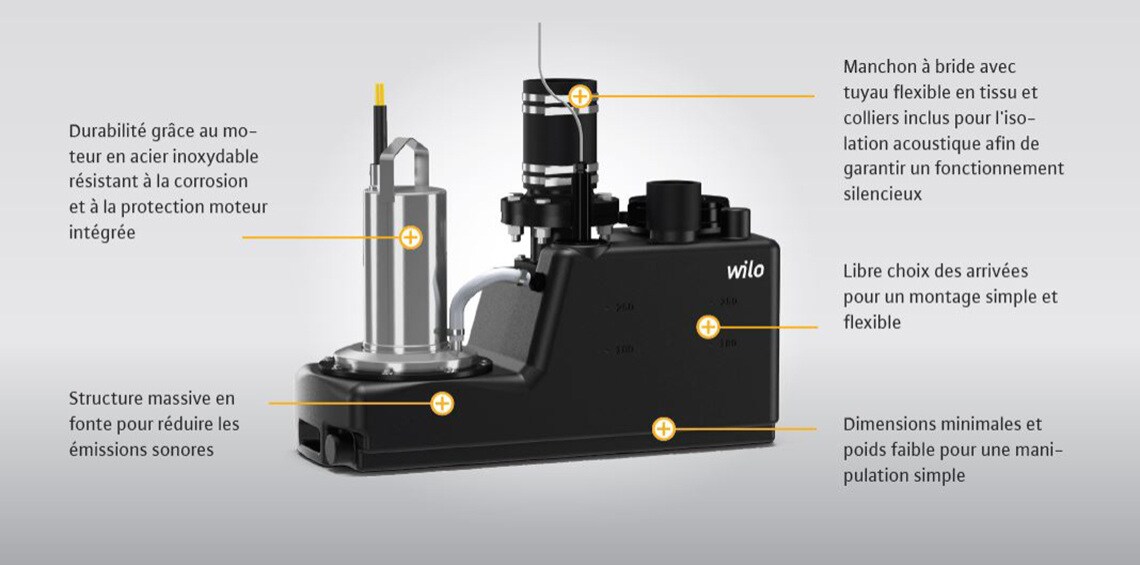

Wilo-DrainLift S

Grande flexibilité de montage : VOTRE PLUS+

Les conduites de raccordement existantes rendent difficile l'installation de stations de relevage lorsqu'un remplacement est nécessaire. De plus, des espaces souvent restreints et des chantiers de construction difficilement accessibles ne facilitent en rien le transport. Dans ce contexte, garantir le fonctionnement correct et durable d'une station de relevage est d'autant plus important.

La station de relevage des matières fécales Wilo-DrainLift S est conçue pour un montage mural au sein de bâtiments résidentiels et son installation est facilitée par le libre choix des arrivées. Il est également possible de l'équiper d'un émetteur d'alarme radio. En cas de panne, une notification instantanée est envoyée sur le smartphone de l'utilisateur de wibutler - pour un contrôle et une sécurité de fonctionnement maximum.

Description de la série de fabrication

Particularités/Avantages

• Facilité de montage, même dans des installations murales grâce à son faible poids, à une construction compacte peu encombrante et au clapet antiretour intégré

• Flexibilité de raccordement maximale grâce au libre choix des arrivées sur les deux côtés longitudinaux et sur un côté frontal

• Acier inoxydable résistant à la corrosion, protection thermique du moteur intégrée, roue Vortex anti-colmatage et alarme sonore, connexion facultative avec Wilo-SmartHome pour une sécurité de fonctionnement renforcée

Description

Conception

Station de relevage compacte pour eaux chargées en tant qu'installation à pompe simple

Utilisation

Pompage d'eaux chargées en matières fécales (selon DIN EN 12050-1) qui ne peuvent pas être conduites aux égouts grâce à l'inclinaison naturelle et drainage sans reflux de points d'écoulement sous le niveau de reflux (selon DIN EN 12056-1).

Équipement/Fonction

  • Prêt à être branché
  • Surveillance thermique du moteur
  • Pilotage du niveau avec interrupteur à flotteur
  • Coffret de commande avec sortie libre de potentiel pour report de défauts centralisé
  • Clapet anti-retour intégré (exécution « RV »)

Étendue de la fourniture

Station de relevage pour eaux chargées prête à être branchée avec coffret de commande raccordée et fiche :

  • Coffret de commande avec alarme et fiche indépendantes du réseau
  • 1 joint d'étanchéité d'arrivée DN 100
  • 1 scie cloche pour raccord d'alimentation DN 100
  • 1 clapet anti-retour DN 80 (version « RV »)
  • 1 manchon pour le raccordement de la pompe à membrane manuelle ou raccord d'alimentation Ø 50 mm
  • 1 manchon pour le raccord de purge DN 70
  • 3 bandes de protection isolantes pour le montage avec insonorisation de la construction
  • Matériel de fixation
  • Notice de montage et de mise en service

Dénomination

Exemple :

DrainLift S 1/6T-RV

S

Cylindrée

1

Nombre de pompes intégrées

6

Hauteur manométrique max. en m

T

Exécution alimentation réseau : M = 1~230 V T = 3~400 V

RV

Exécution raccordement sans = sans clapet anti-retour RV = avec clapet anti-retour

Caractéristiques techniques

  • Alimentation réseau : 1~230 V, 50 Hz ou 3~400 V, 50 Hz
  • Mode de fonctionnement : S3 -15 % 120 s
  • Température du fluide : 3…40 °C, temporairement 60 °C
  • Température ambiante max. : 40 °C
  • Volume max. de commutation : 21 l
  • Hauteur de submersion : 2 mWs pour 7 jours max.
  • Refoulement : DN 80
  • Raccords d'aspiration : 1x DN 40, 1x DN 100 (librement sélectionnable)
  • Raccord de purge : DN 70
  • Classe de protection de la station de relevage : IP68
  • Classe de protection coffret de commande : IP54

Matériaux

  • Réservoir : plastique PE
  • Carter de moteur : acier inoxydable 1.4404 (AISI 316L)
  • Corps hydraulique : plastique PE/PUR
  • Roue : plastique PUR

Description/Construction

Station de relevage pour eaux chargées à moteur immergé prête à être branché en tant qu'installation à pompe simple avec réservoir collecteur étanche au gaz et à l'eau doté d'un espace collecteur incliné assurant un fonctionnement exempt de dépôts et sûr, alimentations librement sélectionnables et pilotage de niveau avec interrupteur à flotteur et moteur monophasé ou triphasé avec surveillance thermique du moteur.

Coffret de commande préinstallé pour fonctionnement automatique avec un contact de protection pour report de défauts centralisé, alarme intégrée et indépendante du secteur, temporisation réglable et fiche montée.

Courbe caractéristique

DrainLift S
