Wilo-EMU FA…SOLID
Description de la série de fabrication


Vos avantages
Roue SOLID T
- Système hydraulique SOLID breveté pour réduction de la prédisposition aux colmatages en particulier en cas d'eaux chargées
- Rendements hydrauliques élevés
- Réduction des vibrations par une géométrie de roue optimisée à l'écoulement pour un fonctionnement sûr et de longues périodes d'immobilisation
- Technologie de moteur basse consommation IE3 disponible en option
- Revêtement Ceram et matériaux spéciaux pour une protection contre l'abrasion et la corrosion
Roue SOLID G
- Système hydraulique SOLID pour réduction de la prédisposition aux colmatages en particulier en cas d'eaux chargées
- Rendement hydraulique constamment élevé grâce à des brides d'aspiration ajustables
- Sécurité des processus grâce à une géométrie de roue optimisée pour un pompage en toute sécurité des eaux chargées avec des composants à fibres longues
- Technologie de moteur basse consommation IE3 disponible en option
Transporter les eaux chargées. Mais sans risque de colmatage.
L'augmentation de la concentration en matières solides dans les eaux chargées peut entraîner l'obturation des pompes,
qui se traduit souvent par des dysfonctionnements et des coûts de maintenance élevés.
Wilo propose la solution système sur mesure : la pompe submersible pour eaux chargées Wilo-EMU FA.
Dotée de la technologie de roue anti-colmatage SOLID-G ou SOLID-T, elle permet, notamment pour les
eaux chargées brutes, d'obtenir un rendement élevé et une plus grande sécurité de fonctionnement.
Conception
Pompe submersible pour eaux chargées avec et sans système de refroidissement actif pour le pompage d'eaux chargées pour fonctionnement continu dans l'installation immergée stationnaire et transportable et l'installation à sec stationnaire.
Utilisation
Pompage des
- Eaux chargées avec matières fécales et composants à fibres longues
- Eaux chargées avec matières fécales
- Eau de traitement
Équipement/Fonction
- Moteurs immergés en tant que moteurs refroidis par le liquide ambiant ou moteurs auto-refroidis avec système de refroidissement actif
- Entrée de câble avec étanchéité longitudinale
- Hydraulique SOLID avec roue fermé (T) ou semi-ouverte (G)
Contenu de la livraison
- Pompe submersible pour eaux chargées
- Longueur du câble et accessoires sur demande du client
- Notice de service et d'entretien
Dénomination
Exemple : | Wilo-EMU FA 20.54T + FKT 27.1-4/28KEx-E3 |
Hydraulique : | FA 20.54T |
FA | Pompe submersible pour eaux chargées |
20 | x10 = diamètre nominal de la bride de refoulement, p. ex. DN 200 |
54 | Indice de puissance |
T | Roue SOLID T = roue SOLID fermée G = roue SOLID semi-ouverte |
Moteur : | FKT 27.1-4/28KEx-E3 |
FKT | Type de moteur : T = moteur refroidi par le liquide ambiant sans système de refroidissement FK, FKT, HC = moteur autorefroidi avec système de refroidissement actif |
27 | Taille de construction |
1 | Code distinctif |
4 | Nombre de pôles |
28 | x10 = longueur du paquet en mm |
K | Exécution de l'étanchéité : H = bague d'étanchéité de l'arbre/garniture mécanique G = deux garnitures mécaniques séparées K = garniture d'étanchéité monobloc avec deux garnitures mécaniques |
Ex | Avec homologation Ex |
E3 | Moteur à haut rendement selon la classification IE3 (sur le modèle de la norme ISO 60034-30) |
Caractéristiques techniques
- Alimentation réseau : 3~400 V, 50 Hz
- Mode de fonctionnement immergé : S1
- Mode de fonctionnement non immergé : S1 (FK-, FKT-, moteur HC) ou S2 (moteur T, selon la puissance)
- Classe de protection : IP68
- Température du fluide : 3...40 °C, températures plus élevées sur demande
- Passage libre [roue T] : 78x105…150x150 mm
- Granulométrie [roue G] : 80 ou 90 mm
- Profondeur d'immersion max. : 20 m
Matériaux
- Pièces du corps : EN-GJL ou EN-GJS
- Roue : EN-GJL ou EN-GJS
- Joints statiques : NBR
- Etanchéité côté pompe : SiC/SiC
- Etanchéité côté moteur : NBR, carbone/céramique ou SiC/SiC
- Arbre : acier 1.4021, à partir de la taille 49 : acier revenu 1.7225
Description/Construction
Pompe submersible pour eaux chargées en groupe monobloc immergé pour l'installation immergée et à sec stationnaire et transportable. Installation transportable possible en fonction du type.
Hydraulique
Le refoulement est équipé d'une bride (axe horizontal). Le taux de matière sèche maximum est de 8 % max. Les roues utilisées sont de type « SOLID » :
- Roue T : roue SOLID fermée pour un fonctionnement silencieux et un haut rendement. Les systèmes hydrauliques sont équipés d'une bague d'usure et d'une bague de roulement. Elles sont facilement remplaçables et contribuent à l'efficacité constante à long terme du système hydraulique.
- Roue G : roue SOLID semi-ouverte pour une haute résistance au colmatage et un rendement élevé par rapport aux roues Vortex conventionnelles. La colonne entre la bride d'aspiration et la roue peut être ajustée. Ceci assure une efficacité constante du système hydraulique.
Moteur
Pour l'entraînement, les moteurs immergés servent au refroidissement passif et actif :
- Les moteurs T (moteurs refroidis en surface) ont un refroidissement passif. C'est du côté carter qu'ils transmettent leur chaleur dissipée directement au fluide environnant. Les moteurs peuvent donc être utilisés en fonctionnement continu (S1) à l'état immergé et à l'état non-immergé, selon la puissance, en service temporaire (S2).
- Les moteurs FK, FKT et HC sont auto-réfrigérants et sont équipés d'un système de refroidissement actif. La chaleur est transmise via le réfrigérant (huile blanche ou mélange d'eau et de glycol) vers un échangeur de chaleur intégré et celui-ci transmet la chaleur vers le fluide alimenté. C'est pourquoi ces moteurs sont adaptés pour le fonctionnement continu (S1) à l'état immergé et non-immergé.
Une chambre d'étanchéité est présente pour protéger le moteur contre l'entrée de fluide. Cette dernière est accessible de l'extérieur et peut être surveillée en option par une électrode de chambre d'étanchéité. Tous les fluides de remplissage utilisés sont potentiellement biodégradables et inoffensifs pour l'environnement.
Des moteurs à haut rendement sont également disponibles selon la puissance avec la classe de rendement IE3 (selon la norme CEI 60034-30). Ces moteurs sont dotés de la mention 3E3" dans la plaque signalétique.
L'entrée câble des moteurs est étanche à l'eau dans le sens longitudinal, les longueurs de câble sont configurables de manière individuelle.
Étanchement
En fonction du type de moteur, les variantes suivantes sont possibles pour l'étanchéité côté fluide et moteur :
- Variante H : côté fluide avec une garniture mécanique, côté moteur avec joint pour arbre tournant
- Variante G : deux garnitures mécaniques indépendantes l'une de l'autre
- Variante K : garniture d'étanchéité monobloc avec deux garnitures mécaniques indépendantes l'une de l'autre
Courbe caractéristique
Wilo-EMU FA ... SOLID


Téléchargements

Wilo-EMU FA
N° de réf. | 6072704 |
Édition | 1606 |
Numéro de version | 05 |
Format de page | 209.9 x 297.0 mm |
Nombre de côtés | 96 |
PDF (8 MB)
Télécharger
Wilo-EMU FA
N° de réf. | 6074692 |
Édition | 1606 |
Numéro de version | 04 |
Format de page | 209.9 x 297.0 mm |
Nombre de côtés | 56 |
PDF (5 MB)
Télécharger
Wilo-EMU FA
N° de réf. | 6074691 |
Édition | 1606 |
Numéro de version | 03 |
Format de page | 209.9 x 297.0 mm |
Nombre de côtés | 76 |
PDF (7 MB)
Télécharger
Wilo-EMU FA
N° de réf. | 6074690 |
Édition | 1606 |
Numéro de version | 04 |
Format de page | A4 |
Nombre de côtés | 32 |
PDF (695 kB)
Télécharger

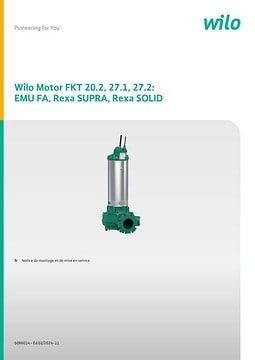

Wilo Motor FKT 20.2, 27.1, 27.2:#EMU FA, Rexa SUPRA, Rexa SOLID
N° de réf. | 6086014 |
Édition | 2019-10 |
Numéro de version | 01 |
Format de page | 209.9 x 297.0 mm |
Nombre de côtés | 64 |
PDF (4 MB)
Télécharger

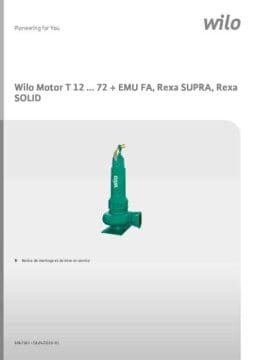

Wilo Motor T 12 ... 72 + EMU FA, Rexa SUPRA, Rexa SOLID
N° de réf. | 6067561 |
Édition | 2019-01 |
Numéro de version | 04 |
Format de page | 209.9 x 297.0 mm |
Nombre de côtés | 68 |
PDF (5 MB)
Télécharger

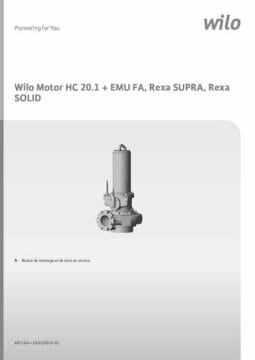

Wilo Motor HC 20.1 + EMU FA, Rexa SUPRA, Rexa SOLID
