Wilo-Flumen EXCEL-TRE 20 … 40

La solution la plus efficace pour la vidange des bassins de retenue d’eau pluviale et des bassins tampon.

Wilo-Flumen EXCEL est la solution fiable pour la vidange des bassins de retenue d’eau pluviale et des bassins tampon. Elle se démarque par ses agitateurs submersibles rapides, en acier inoxydable de haute qualité, montés près du sol. Ils génèrent suffisamment de turbulences pour éviter le dépôt des matières solides. Les contraintes de nettoyage sont donc considérablement réduites lors de la vidange des bassins de retenue d’eau pluviale. Même en cas de fortes précipitations et d'un fonctionnement prolongé, la Wilo-Flumen EXCEL ne s'obstrue pas et garantit une fiabilité des plus élevées. Les nouvelles hélices en acier inoxydable moulé évitent quasiment tout phénomène de cavitation, assurant ainsi un fonctionnement à faible usure.

Vos avantages

  • Le montage à proximité du sol permet d'éviter les dépôts lors de la vidange du bassin et réduit ainsi les opérations de nettoyage
  • Faible risque de colmatage et fiabilité de fonctionnement grâce à l'optimisation de l'hydraulique
  • Résistance à l'usure due à l'utilisation d'hélices moulées en acier inoxydable à très faible propension à la cavitation
  • Possibilités d'utilisation multiples dans les applications les plus variées, y compris pour des durées de fonctionnement importantes
  • Réduction des coûts énergétiques et d'exploitation à l'aide de moteurs IE3 de série pour un meilleur coefficient de puissance de poussée
  • Grande flexibilité grâce aux multiples possibilités d'installation et aux nombreux accessoires

Fonctionnement peu sensible au colmatage, peu de nettoyage nécessaire

La solution la plus efficace

pour le mélange et le nettoyage des bassins de retenue d'eau pluviale et des bassins tampons Des solutions fiables et efficaces

Wilo-Flumen EXCEL Vorteile

faibles coûts énergétiques

Réduction des coûts énergétiques et de fonctionnement grâce aux moteurs IE3 de série sur EXCEL pour un meilleur rapport poussée/puissance (selon la norme CEI TS 60034-30-2)

utilisation polyvalente

Wilo-Flumen EXCEL et Wilo-Flumen OPTI présentent des possibilités d'utilisation multiples dans les applications les plus variées, y compris pour des durées de fonctionnement importantes.

fonctionnement peu sensible au colmatage

Faible risque de colmatage et fiabilité de fonctionnement grâce à l'optimisation de l'hydraulique

grande flexibilité

Wilo-Flumen EXCEL et Wilo-Flumen OPTI peuvent être utilisés également dans des conditions d'utilisation sont variables, ce qui permet des économies d'énergie significatives.

nettoyage simple

L'utilisation de Wilo-Flumen EXCEL et Wilo-Flumen OPTI permet d'éviter les dépôts lors de la vidange du bassin et réduit ainsi les opérations de nettoyage pour l'utilisateur, grâce au montage à proximité du sol.

résistant à l'usure

Wilo-Flumen EXCEL et OPTI sont résistants à l'usure, en raison de l'utilisation d'hélices moulées en acier inoxydable à très faible propension à la cavitation.

Caractéristiques

Poussée max. (N)

200-950

Nombre de pales

2-3

Diamètre nominal (mm)

200-400

Vitesse nominale (tr/min)

740-1450

Autres solutions pour les stations d'épuration

Slow-running submersible mixer

Wilo-EMU TRE 326-3

Agitateurs submersibles Wilo pour flux dynamiques

Wilo-EMU TRE 312

Agitateurs submersibles Wilo pour flux dynamiques

Wilo-Sevio ELASTOX

Système d'aération pour une optimisation de l'apport d'oxygène

Une référence venue de Suisse

Modernisation d'agitateurs submersibles

Pourquoi Wilo-Flumen EXCEL ?

Les agitateurs sont utilisés en Suisse dans plusieurs bassins de retenue d'eau pluviale par exemple. Lors de la planification de la nouvelle série d'agitateurs Flumen EXCEL, un fonctionnement peu sensible au colmatage était au centre des préoccupations, car le processus implique une sécurité de fonctionnement élevée.

Défi : fonctionnement durable

Solution : les moteurs standard éprouvés peuvent également être utilisés pour les produits très visqueux, en plus des nouveaux moteurs à haut rendement.

Défi : fonctionnement sans colmatage et sans interruption

Solution : faible risque de colmatage et fiabilité de fonctionnement grâce à l'optimisation de l'hydraulique

Défi : mélange suffisant dans le fond de la cuve

Solution : hélice et corps d'étanchéité optimisés

Défi : nettoyage simple

Solution : le montage à proximité du sol permet d'éviter les dépôts lors de la vidange du bassin et réduit ainsi les opérations de nettoyage pour l'utilisateur.


Simulations numériques de l'écoulement (simulations CFD)

Une performance optimale grâce à des méthodes modernes de dimensionnement et la compétence systèmes Wilo

Dimensionnement

  • Un dimensionnement approprié et une installation adéquate des machines en fonction du système sont les conditions indispensables à l'efficacité et à la sécurité du traitement des eaux chargées.
  • Lors du dimensionnement, une étape de vérification précise permet de contrôler que nos produits répondent de manière optimale aux exigences de votre système. Un fonctionnement de l'installation fiable pour une consommation énergétique minimale.
  • Des méthodes et des outils logiciels à la pointe de la technologie.
  • Simulation CFD (méthode de dimensionnement par simulation numérique des fluides) pour sélectionner la technique adaptée à votre installation.
  • Une analyse précise des conditions-cadres spécifiques à l'installation permet également de détecter de manière précoce d'éventuelles faiblesses du système et d'engager des démarches d'optimisation.

Aération

Un système d'aération à rendement énergétique efficace, doté de diffuseurs à fines bulles, assure un apport d'oxygène optimisé.

Agitateur

Les agitateurs submersibles Wilo garantissent un fonctionnement sans dépôt et une répartition homogène de la boue activée. Dimensionnement parfaitement adapté aux conditions techniques d'écoulement.

Compétence système

Lors du dimensionnement, une étape de vérification précise permet de contrôler que nos produits répondent de manière optimale aux exigences de votre système. Un fonctionnement fiable pour une consommation énergétique minimale.


FAQ

Combien de temps l'agitateur peut-il être utilisé lors de la vidange ?

Tant que la hauteur de recouvrement minimale de 30 centimètres est respectée et donc que l'agitateur est suffisamment recouvert par l'eau. Le petit diamètre de l'hélice et le montage près du sol est donc avantageux.

Combien d'agitateurs faut-il pour mon bassin de retenue d'eau pluviale ?

Les spécialistes de notre équipe WILO prévoient le dimensionnement en fonction des exigences spécifiques du client.

Quels documents faut-il pour le dimensionnement (chiffres, données, caractéristiques) ?

Nous vous préparons une liste de contrôle pour les informations dont nous avons besoin.

Je ne suis pas satisfait des performances de nettoyage de mon installation existante. Que puis-je faire ?

Adressez-vous à Wilo. Vous pouvez joindre notre service après-vente tous les jours de 7 h à 18 h – également pendant les week-end et jours fériés.

Wilo-Flumen EXCEL peut-il également être intégré à une installation existante ?

Wilo-Flumen EXCEL et OPTI peuvent non seulement être intégrés à une installation existante, mais un raccordement électrique à l'armoire de commande est également possible. La condition préalable est un dimensionnement spécifique à l'installation par les experts de Wilo.

Pour quelles applications Wilo-Flumen EXCEL et Wilo-Flumen OPTI sont-ils adaptés ?

  • Bassin de retenue d'eau pluviale
  • Bassin tampon
  • Bassin de mélange et de compensation
  • Petites installations d'activation
  • Bassin à boue spécial

Existe-t-il des variantes d'agitateurs à haut rendement ?

Tous les agitateurs de la gamme Wilo-Flumen EXCEL sont conformes à la classe de rendement IE3, uniforme au niveau de l'UE.

Le nouveau Wilo-Assistant - L'application pour tous

La nouvelle application Wilo-Assistant permet aux artisans, planificateurs et opérateurs d'accéder à la technologie de pompage à haut rendement sur leurs smartphones et tablettes PC.

Le nouveau design et le guidage intuitif de l'utilisateur leurs apportent un soutien encore meilleur dans leur travail quotidien.

De nouvelles fonctions et solutions de raccordement complètent l'application. Ainsi, les utilisateurs atteignent leurs objectifs encore plus rapidement et sont assistés dans

- la planification et sélection

- le conseil au client

- l'installation et la mise en service

- la commande et l'entretien à distance

Téléchargez l'Assistant Wilo pour IOSTéléchargez l'Assistant Wilo pour Android

Description de la série de fabrication

Vos avantages

  • Le montage à proximité du sol permet d'éviter les dépôts lors de la vidange du bassin et réduit ainsi les opérations de nettoyage
  • Faible risque de colmatage et fiabilité de fonctionnement grâce à l'optimisation de l'hydraulique
  • Résistance à l'usure due à l'utilisation d'hélices moulées en acier inoxydable à très faible propension à la cavitation
  • Possibilités d'utilisation multiples dans les applications les plus variées, y compris pour des durées de fonctionnement importantes
  • Réduction des coûts énergétiques et d'exploitation à l'aide de moteurs IE3 de série pour un meilleur coefficient de puissance de poussée
  • Grande flexibilité grâce aux multiples possibilités d'installation et aux nombreux accessoires

La solution la plus efficace pour la vidange des bassins de retenue d’eau pluviale et des bassins tampon.

Wilo-Flumen EXCEL est la solution fiable pour la vidange des bassins de retenue d’eau pluviale et des bassins tampon. Elle se démarque par ses agitateurs submersibles rapides, en acier inoxydable de haute qualité, montés près du sol. Ils génèrent suffisamment de turbulences pour éviter le dépôt des matières solides. Les contraintes de nettoyage sont donc considérablement réduites lors de la vidange des bassins de retenue d’eau pluviale. Même en cas de fortes précipitations et d'un fonctionnement prolongé, la Wilo-Flumen EXCEL ne s'obstrue pas et garantit une fiabilité des plus élevées. Les nouvelles hélices en acier inoxydable moulé évitent quasiment tout phénomène de cavitation, assurant ainsi un fonctionnement à faible usure.

Conception

Agitateur submersible compact et rapide, à entraînement direct

Utilisation

  • Mélange et circulation de matières solides afin d'éviter la formation de sédiments dans le bassin de retenue d'eau pluviale et le bassin tampon
  • Destruction des couches de boues surnageantes

Équipement/Fonction

  • Surveillance thermique du moteur
  • Surveillance de la chambre d'étanchéité (en option)
  • Homologation Ex (en option)

Étendue de la fourniture

  • Agitateur submersible avec hélice montée et câble
  • Longueur du câble sur demande du client
  • Accessoires fournis en fonction du type d'installation
  • Notice de service et d'entretien

Dénomination

p. ex. :

Wilo-Flumen EXCEL-TRE30.145-4/12REx S17

Flumen

Agitateur submersible, horizontal

EXCEL

Agitateur avec moteurs à haut rendement

TRE

Agitateur avec moteurs asynchrones en catégorie de rendement IE3/IE4

30

x10 = diamètre de l'hélice en mm

145

x 10 = vitesse de rotation de l'hélice en tr/min

4

Nombre de pôles

12

x 10 = longueur de stator en mm

R

Version du moteur :

  • R = version à agitateur
  • V = version à agitateur avec puissance réduite

Ex

Avec homologation Ex

S17

Code de l'hélice pour les hélices spéciales (supprimé pour les hélices standard)

Caractéristiques techniques

  • Alimentation réseau : 3~400 V, 50 Hz
  • Mode de fonctionnement immergé : S1
  • Classe de protection : IP68
  • Température max. du fluide : 40 °C
  • Profondeur d'immersion max. : 20 m

Matériaux

  • Carter de moteur :
    • TRE 20 : 1.4408
    • TRE 30, TRE 40 : EN-GJL-250
  • Corps d'étanchéité : 1.4408
  • Hélice : 1.4408
  • Étanchéité :
    • Côté moteur : SiC/SiC (TRE 20), NBR (TRE 30, TRE 40)
    • Côté fluide : SiC/SiC
  • Raccords filetés : Acier inoxydable 1.4301 ou 1.4571

Description/Construction

Hélice

Hélice à 3 pales de diamètre nominal 200 mm à 400 mm. Construction incolmatable grâce à l'arête d'afflux recourbée vers l'arrière.

Moteur

Moteur immergé de la gamme TE (moteur à haut rendement refroidi par le liquide ambiant) avec raccord normalisé pour adaptation simple et efficace de la puissance moteur. La chaleur du moteur est dissipée directement dans le fluide par l'intermédiaire du corps. L'enroulement est équipé d'un dispositif de surveillance de la température. Un roulement à billes à rainures largement dimensionné garantit une longue durée de vie du palier du moteur. Les moteurs sont conformes aux critères de la classification IE3/IE4 (sur le modèle de la norme CEI 60034-30).

Étanchement

Double étanchéité d'arbre avec chambre d'étanchéité à grand volume pour recueillir les fuites de la garniture mécanique, sur demande avec électrode-tige externe. Une garniture mécanique résistante à la corrosion et à l'usure est utilisée côté fluide. Côté moteur, l'étanchéité dépend du type :

  • TRE 20 : garniture mécanique résistante à la corrosion et à l'usure
  • TRE 30, TRE 40 : Bague d'étanchéité de l'arbre

Câble

Câble de raccordement étanche à l'eau dans le sens longitudinal pour contraintes mécaniques difficiles. Le câble de raccordement est inséré dans le carter du moteur par l'intermédiaire d'une entrée de câble étanche à l'eau sous pression avec décharge de traction et protection contre les plis.

Téléchargements

Wilo-Flumen EXCEL and Wilo-Flumen OPTI

Format de page 209.9 x 297.0 mm
Nombre de côtés 4

PDF (2 MB)

Télécharger

Wilo-EMU TR(E) / Wilo-Sevio MIX BG / Wilo-Sevio FLOW BG

N° de réf. 6074694
Édition 2019-02
Numéro de version 05
Format de page 209.9 x 297.0 mm
Nombre de côtés 36

PDF (3 MB)

Télécharger

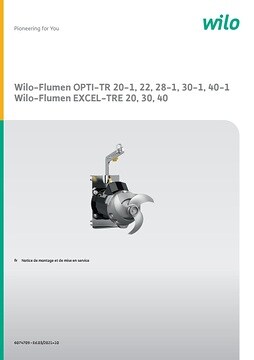

Wilo-Flumen OPTI-TR 20-1, 28-1, 30-1, 40-1 Wilo-Flumen EXCEL-TRE 20, 30, 40

N° de réf. 6074709
Édition 2019-01
Numéro de version 02
Format de page 209.9 x 297.0 mm
Nombre de côtés 52

PDF (17 MB)

Télécharger
