Wilo-HiSewlift 3

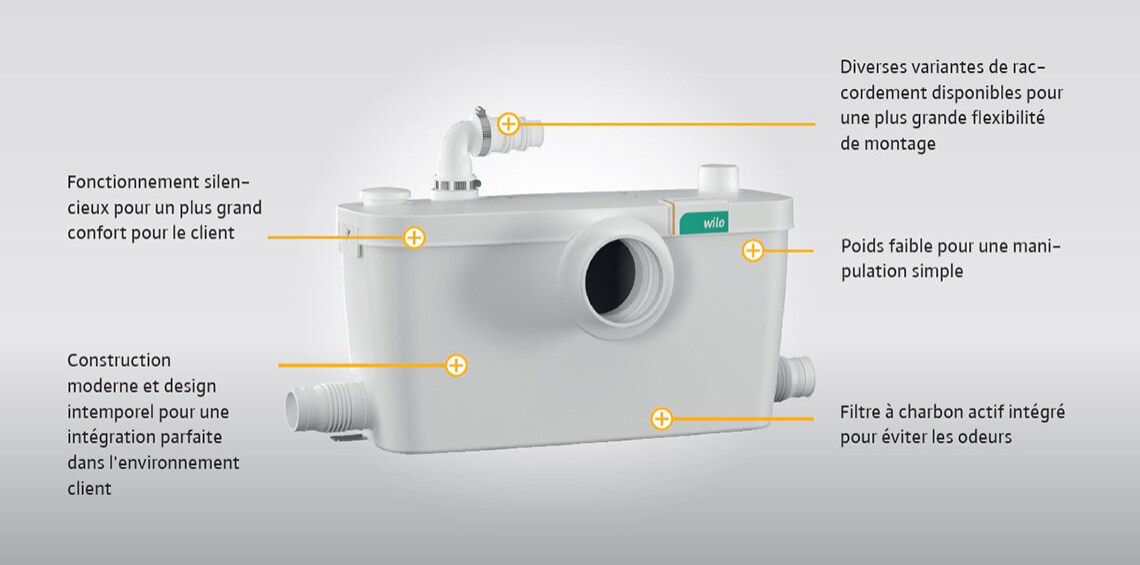

Vos avantages

  • HiSewlift 3-I35 dans une exécution particulièrement mince (largeur inférieure à 149 mm) pour un montage mural simplifié
  • Fonctionnement silencieux et filtre à charbon actif intégré pour un confort accru
  • Performance fiable et faible consommation électrique pour une élimination efficace des eaux chargées
  • Installation simple avec des possibilités flexibles de raccordement
  • Prête à être raccordée
Wilo-HiSewLift

Wilo-HiSewlift 3

Monter, raccorder, c'est prêt : VOTRE PLUS+

Lors de l'installation de stations de relevage, en particulier lors de travaux d'assainissement, les conditions existantes compliquent le montage. De plus, les stations de relevage doivent être souvent utilisées dans une zone visible. Des stations de relevage peu bruyantes, pouvant être parfaitement intégrées aux installations sanitaires existantes, sont donc nécessaires.

La Wilo-HiSewlift 3 est une mini-station de relevage des eaux chargées prête à être branchée et dotée d'un dilacé-rateur. Elle est conçue pour éliminer les eaux usées et chargées domestiques au sein des bâtiments résidentiels et convainc par son installation particulièrement flexible
et simple : monter, raccorder, c'est prêt!

Description de la série de fabrication

Vos avantages

  • HiSewlift 3-I35 dans une exécution particulièrement mince (largeur inférieure à 149 mm) pour un montage mural simplifié
  • Fonctionnement silencieux et filtre à charbon actif intégré pour un confort accru
  • Performance fiable et faible consommation électrique pour une élimination efficace des eaux chargées
  • Installation simple avec des possibilités flexibles de raccordement
  • Prête à être raccordée

Conception

Petite station de relevage pour eaux chargées avec dilacérateur

Utilisation

Pompage des eaux chargées en matières fécales (selon DIN EN 12050-1) qui ne peuvent pas être conduites aux égouts grâce à l'inclinaison naturelle.

Équipement/Fonction

  • Prêt à être branché
  • Protection thermique du moteur
  • Contrôle de niveau par capteur de pression pneumatique
  • Clapet anti-retour intégré
  • Matériel de fixation
  • Filtre à charbon actif

Étendue de la fourniture

  • Station de relevage pour eaux chargées prête à être branchée avec dilacérateur, filtre de charbon actif et clapets anti-retour intégrés.
  • Notice de montage et de mise en service
  • Kit de raccordement pour les conduites d'alimentation et de refoulement

Dénomination

Exemple :

HiSewlift 3-35

HiSewlift

Famille de produits : station de relevage pour eaux chargées

3

Niveau de produit

3 = standard

I

Pose en applique :

I = possibilité de montage derrière un mur

3

Nombre de raccords d'alimentation (en plus du raccordement ds toilettes)

5

Hauteur manométrique nominale en m

Caractéristiques techniques

  • Alimentation réseau 1~230 V, 50 Hz
  • Câble d'alimentation réseau 1,5 m, avec fiche à contact de protection
  • Température du fluide max. 35 °C
  • Raccordement DN 32
  • Raccord d'alimentation DN 40
  • Classe de protection IP 44
  • Volume brut du réservoir 14,4 l/17,4 l/17,4 l
  • Volume de commutation 1 l

Matériaux

  • Corps de pompe : PPGF30
  • Carter de moteur : PPGF30
  • Joint : EPDM
  • Matériau du réservoir : PP

Description/Construction

Mini-station de relevage fonctionnant automatiquement avec dilacérateur, clapet anti-retour monté, filtre à charbon actif, bride de refoulement élastique ainsi que des possibilités de raccordement pour des toilettes et - en fonction du modèle - deux ou trois articles de drainage supplémentaires. Le dégazage a lieu par le biais d'un filtre à charbon actif inodore dans la pièce d'installation.

Courbe caractéristique

HiSewlift

Téléchargements

Range leaflet - French

Format de page 220.1 x 297.0 mm
Nombre de côtés 5

PDF (3 MB)

Télécharger

Wilo-HiSewlift

N° de réf. 4194364
Édition 1411
Numéro de version 01
Format de page A4
Nombre de côtés 32

PDF (3 MB)

Télécharger
