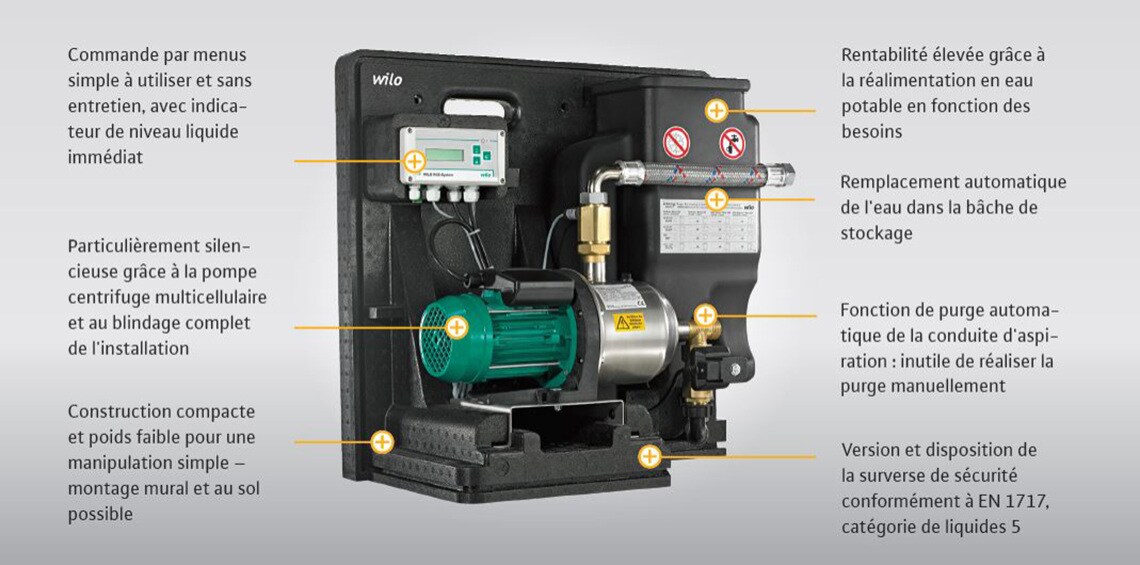

Wilo-RainSystem AF Comfort

Particularités/Avantages

  • Installation de récupération d'eau de pluie compacte, prête à raccorder, selon DIN 1989 et EN 1717
  • Contrôlé d'après le label de qualité RAL GZ 994
  • Silencieuse grâce à la pompe centrifuge multicellulaire et au blindage complet de l'installation
  • Fonction d'assistance automatique pour l'évacuation de l'air dans la conduite d'aspiration
  • Rentabilité élevée grâce à la réalimentation en eau fraîche en fonction des besoins
Wilo-RainSystem AF Comfort Wilo-RainSystem AF Comfort

Wilo-RainSystem AF Comfort

Durable et prête à être branchée : VOTRE PLUS+

Le développement durable et la préservation des ressources gagnent en pertinence sur le marché du bâtiment. L'utilisation des eaux pluviales est une possibilité à fort potentiel. Durant les chaudes journées d'été notamment, il est tout à fait possible d'éviter des dépenses excessives en eau potable pour l'irrigation du jardin. Et, en cas de fortes pluies, la collecte des eaux pluviales soulage le réseau d'assainissement public. Si les eaux pluviales accumulées s'épuisent au cours d'une longue période de sécheresse, le système intelligent bascule automatiquement sur l'alimentation en eau potable.

L'installation Wilo-RainSystem AF Comfort, prête à être branchée, convient parfaitement à la récupération d’eau de pluie collectée dans des citernes pour maisons individuelles. Le kit de distribution d'eau à pompe simple est un module compact, équipé d'une bâche de stockage de 11 litres, garantissant ainsi la réalimentation en eau potable dans le réseau d'eau sanitaire lorsque la citerne n'est pas pleine. Elle fonctionne très silencieusement et peut s'installer facilement grâce à ses dimensions compactes.

Description de la série de fabrication

Particularités/Avantages

  • Installation de récupération d'eau de pluie compacte, prête à raccorder, selon DIN 1989 et EN 1717
  • Contrôlé d'après le label de qualité RAL GZ 994
  • Silencieuse grâce à la pompe centrifuge multicellulaire et au blindage complet de l'installation
  • Fonction d'assistance automatique pour l'évacuation de l'air dans la conduite d'aspiration
  • Rentabilité élevée grâce à la réalimentation en eau fraîche en fonction des besoins

Conception

Station de récupération de l'eau de pluie prête à être branchée

Utilisation

Récupération d'eau de pluie destinée à économiser l'eau potable grâce à des citernes ou réservoirs

Équipement/Fonction

  • Module compact prêt à être raccordé
  • Câblage électrique et hydraulique complet et monté sur un bâti de base protégé contre la corrosion
  • comprenant
    • pompe centrifuge auto-amorçante, résistante à la corrosion, silencieuse MultiCargo MC
    • tuyauterie côté refoulement R 1
    • bâche de stockage de l'eau potable (11 l) avec vanne à flotteur
    • Capot en EPP
    • 3,0 m de câble de raccordement et prise électrique
    • Coffret de commande central Rain Control Economy RCE avec électronique de commande, électrovanne et transmetteur de pression, 4-20 mA et capteur de niveau avec câble de 20 m pour l'affichage du niveau de remplissage
    • Raccord pour indicateur de trop-plein ou dispositif d'avertissement de reflux de série
    • Utilisation guidée par menu et affichage LCD
    • Reports des défauts et de marche
    • Remplacement automatique de l'eau dans la bâche de stockage
    • Protection automatique contre les dépôts de calcaire dans la vanne magnétique
    • Affichage permanent du niveau de remplissage de la citerne, pression de l'installation, état de fonctionnement par LCD

Étendue de la fourniture

  • Station robuste de récupération d'eau de pluie à une pompe, prête à être raccordée avec câble de raccordement de 3,0 m et prise électrique, coffret de commande central RainControl-Economy avec électronique de commande, capteur de niveau avec 20 m de câble, champ de mesure 0-5 m
  • Y compris capot de recouvrement et kit de raccordement pour le trop-plein de la réalimentation en EPP recyclable

Dénomination

Exemple

Wilo-AF Comfort MC 304 EM

AF

Installation automatique de récupération d'eau de pluie et de réalimentation en eau potable (Aqua Feed)

MC

Pompe centrifuge auto-amorçante, horizontale et multicellulaire de la gamme MultiCargo MC

3

Débit (m3/h) avec rendement optimal

04

Nombre d'étages

EM

Moteur triphasé 1~230 V, 50 Hz

Caractéristiques techniques

  • Alimentation réseau 1~230 V, 50 Hz
  • Hauteur d'aspiration max. 8 m
  • Pression de service max. 8 bars
  • Classe de protection IP 42
  • Raccordements :
    • conduite de refoulement/côté refoulement Rp 1
    • côté aspiration R 1/ G 1
    • réalimentation en eau potable R ¾
    • raccordement de trop-plein DN 70

Matériaux

  • Corps de pompe en acier inoxydable 1.4301
  • Roue en Noryl
  • Arbre en acier inoxydable 1.4028
  • Garniture mécanique en carbone/céramique
  • Chambres à étages en Noryl

Description/Construction

  • Installation de distribution d'eau à une pompe prête à être branchée comme module compact pour les maisons individuelles
  • Alimentation entièrement automatique avec de l'eau de pluie de réservoir enterré ou de citernes
  • La bâche de stockage de 11 litres permet la réalimentation optimisée de l'eau potable dans le réseau des consommateurs lorsque la citerne n'est pas pleine.
  • L'installation répond aux critères de DIN 1989 et de EN 1717
  • Commutation automatique sur la réalimentation en eau potable, remplacement de l'eau dans la bâche de stockage en fonction du temps, dispositif de coupure automatique intégré lors du fonctionnement à sec.
  • Commande de l'installation AF Comfort : appareil de commande électronique RainControl Economy RCE avec fonctions supplémentaires comme
    • protection contre les dépôts de calcaire grâce à l'actionnement automatique de l'électrovanne
    • pression de désamorçage variable
    • Mise en service avec paramètres de base réglés en usine (plug & pump)
    • saisie permanente des données d'exploitation
    • fonction de mode économique
    • protocole d'état de service
    • utilisation et paramétrage grâce aux touches de fonction à guidage de menu
  • Capot de protection
