Wilo-Stratos PICO plus

Confort d'utilisation maximal grâce à l'assistant de réglage.

Wilo-Stratos PICO plus

Confort d'utilisation maximal grâce à l'assistant de réglage.

Un grand écran, la technologie éprouvée du bouton vert et le nouvel assistant de réglage rendent la manipulation et le fonctionnement de la pompe extrêmement pratiques. En association avec Dynamic Adapt plus, Wilo-Stratos PICO plus offre non seulement une efficacité énergétique maximale, mais aussi un haut niveau de fiabilité grâce à ses fonctions de protection automatiques.

Prestations de service recommandées

Assistant Wilo-Live

Optimisation de l'installation

Energy Solutions

Vos avantages

Utilisation simplifiée grâce à l'assistant de réglage, au grand écran et à la technologie des boutons verts
Efficacité énergétique maximale grâce à la combinaison du moteur à aimant permanent, de Dynamic Adapt plus et de possibilités de réglage précis
En option : Communication à l’aide de modules supplémentaires externes
Haute fiabilité grâce à des routines d'autoprotection telles que la protection automatique contre le fonctionnement à sec et le redémarrage automatique
Surveillance aisée du débit actuel, de la hauteur manométrique actuelle, de la consommation de courant et des kilowatts-heures consommés
Installation électrique simplifiée grâce à Wilo-Connector

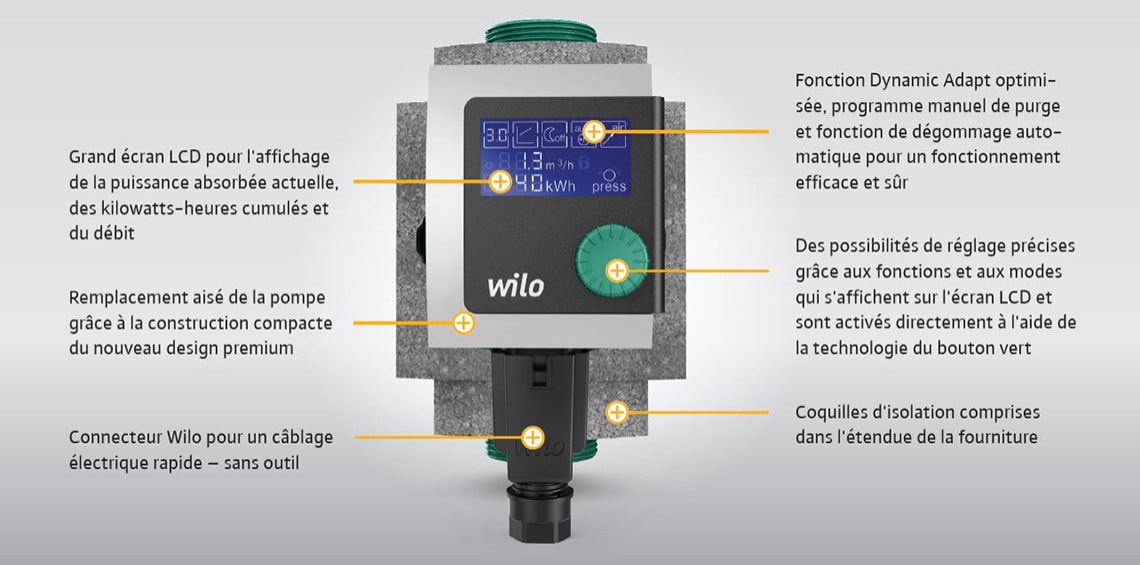

Propriétés du produit

Écran graphique avec assistant de réglage
Programmes d'autoprotection automatique
Moteur EC
Corps avec revêtement par cataphorèse
Technologie du bouton vert
Emplacement pour modules d'extension
Accès direct aux vis du moteur
Coquille d'isolation thermique
Facilité d'accès au Wilo-Connector

Propriétés du produit

Écran graphique avec assistant de réglage
Programmes d'autoprotection automatique
Moteur EC
Corps avec revêtement par cataphorèse
Technologie du bouton vert
Emplacement pour modules d'extension
Accès direct aux vis du moteur
Coquille d'isolation thermique
Facilité d'accès au Wilo-Connector

Caractéristiques écologiques

Pompe à haut rendement avec adaptation automatique des performances hydrauliques (IEE ≤ 0,18)
Modes de régulation innovants, par ex. Dynamic Adapt plus, le fonctionnement ralenti et des possibilités de réglage précises pour une efficacité énergétique maximale
Fabrication et processus durables et neutres en CO2 dans nos usines européennes

Wilo-Stratos PICO plus

Conception

Circulateur à rotor noyé avec raccord fileté, moteur à aimant permanent autoprotégé et régulation de puissance électronique intégrée.

Application

Installations de chauffage à eau chaude tous systèmes, climatisation, installations de circulation industrielles.

Équipement/Fonction

Modes de fonctionnement

Dynamic Adapt plus
∆ p-c pour pression différentielle constante
Δ p-v pour pression différentielle variable
Vitesse constante (n-const.)
Compatible avec la Wilo-Smart Balance App

Fonctions manuelles

Réglage du mode de fonctionnement
Réglage de la puissance de la pompe (hauteur manométrique)
Réglage du fonctionnement ralenti automatique
Réglage du fonctionnement automatique pour les clapets indépendants de la pression
Dégazage de la pompe
Redémarrage manuel
Fonction de réinitialisation pour la remise à zéro du compteur de courant
Fonction de réinitialisation sur les paramètres d'usine
Verrouillage des touches pour verrouiller les réglages

Fonctions automatiques

Adaptation des performances hydrauliques en continu suivant le mode de fonctionnement
Fonctionnement ralenti automatique
Fonction de purge automatique
Détection automatique de fonctionnement à sec
Redémarrage automatique

Fonctions de signalisation et d'affichage

Affichage alterné :
- Débit actuel
- Hauteur manométrique actuelle
- Vitesse de rotation actuelle
- Puissance absorbée
- Consommation d'énergie
État de l'écran pour les messages d'avertissement (écran jaune) et les messages d'erreur (écran rouge), chacun avec un code d'erreur et une description en caractères d’imprimerie
État de l'écran pour l'affichage du processus (écran bleu) :
- Dégazage de la pompe
- Redémarrage manuel
LED d'état :
- Diode verte : Fonctionnement impeccable
- LED bleue : Communication de la pompe avec le module externe

Équipement

Méplat du corps de pompe
Connexion électrique rapide avec Wilo-Connector
Purge d'air automatique
Moteur autoprotégé
Filtre à particules
Isolation thermique de série pour le chauffage
Interface Wilo-Connectivity pour modules externes

Désignation

Exemple :	Wilo-Stratos PICO plus 30/0,5-8
Stratos PICO plus	Circulateur à haut rendement (circulateur à raccord fileté), à variation électronique
30/	Diamètre nominal de raccord
0,5-8	Plage de hauteur manométrique nominale [m]
130	Entraxe

Caractéristiques techniques

Température du fluide de -10 °C à +110 °C
Alimentation réseau 1~230 V, 50 Hz
Classe de protection IPX4D
Raccord fileté G1, G1½, G2
Pression de service max. : 10 bar

Matériaux

Corps de pompe : Fonte grise avec revêtement par cataphorèse (KTL) (acier inoxydable : type …-N)
Isolation thermique : Polypropylène
Arbre : Acier inoxydable
Palier : carbone, imprégné métal
Roue : Plastique

Contenu de la livraison

Pompe
Isolation thermique
Wilo-Connector
Joints d'étanchéité avec raccord fileté
Notice de montage et de mise en service

Options

Version Stratos PICO plus...-N avec corps de pompe en acier inoxydable pour l'utilisation dans les chauffages au sol
Versions Stratos PICO plus...-130 avec entraxe court de 130 mm

Accessoires

Raccords filetés
Pièces de compensation
Wilo-Connector avec câble de raccordement de 2 m et fiche à contact de protection
Connecteur coudé avec câble de raccordement de 2 m
Module BT Wilo-Smart Connect
Module Wilo-Connect BMS

Notice de montage et de mise en service
