CronoBloc-BL 40/265-4/4

Datový list

Hydraulické údaje
  • Ukazatel minimální účinnosti (MEI)
    0.4
  • Max. provozní tlak p
    16 bar
  • Maximální provozní tlak PN
    16 bar
  • Min. teplota média Tmin
    -20 °C
  • Max. teplota média Tmax
    140 °C
  • Max. okolní teplota Tmax
    40 °C
Údaje o motoru
  • Síťová přípojka
    3~400 V, 50 Hz
  • Tolerance napětí
    ±10 %
  • Energetická třída motoru
    IE3
  • Jmenovitý výkon motoru P2
    4.00 kW
  • Jmenovitý proud IN
    8.20 A
  • Jmenovité otáčky n
    1450 rpm
  • Výkonnostní faktor cos φ
    0.79
  • Stupeň účinnosti motoru v ηm 50 % ηM 50%
    85.8
  • Stupeň účinnosti motoru ηm 75 % ηM 75%
    87.6
  • Stupeň účinnosti motoru ηm 100 % ηM 100%
    88
  • Izolační třída
    F
  • Třída krytí motoru
    IP55
Materiály
  • Skříň čerpadla
    5.1301, s povrchovou úpravou KTL
  • Oběžné kolo
    EN-GJL-200
  • Hřídel
    1.4122
  • Mechanická ucpávka
    AQ1EGG
  • Lucerna
    EN-GJL-250
Rozměry pro instalaci
  • Přípojka trubky na straně sání RPS
    DN 65
  • Přípojka trubky na výtlaku RPD
    DN 50
Informace k umístění objednávky
  • Značka
    Wilo
  • Název výrobku
    CronoBloc-BL 40/265-4/4
  • Číslo EAN
    4048482442884
  • Číslo výrobku
    2142014
  • Hmotnost netto cca m
    101 kg
  • Hmotnost brutto cca m
    124.0 kg
  • Délka včetně obalu
    1200 mm
  • Výška včetně obalu
    569 mm
  • Šířka včetně obalu
    800 mm
  • Vlastnost balení
    Přepravní obal
  • Druh balení
    Jednorázová paleta
  • Minimální objem objednávky
    1

Text pro výběrová řízení

Jednostupňové suchoběžné odstředivé čerpadlo v blokové konstrukci k ustavení na základ. Nehlučná bloková konstrukce bez vibrací s lucernou a pevně spojeným standardním motorem (motor dle normy). S nuceně odvzdušněnou, na směru otáčení nezávislou mechanickou ucpávkou se shrnovacím měchem (od 37 kW/4pólový a 45 kW/2pólový volitelně s mechanickou ucpávkou v provedení Cartridge v zařízení Back-Pull-Out k výměně mechanické ucpávky bez demontáže motoru) a kavitačně redukujícím oběžným kolem. Příruba s přípojkami pro měření tlaku R 1/8. Skříň čerpadla a lucerna mají katoforézní ochrannou vrstvu. Sériově motory v technologii IE3. Čerpadla s motory ≥ 5,5 kW mají sériově termistorový snímač teploty jako ochranu motoru.

Provozní údaje
  • Čerpané médium
    Water
  • Maximální provozní tlak PN
    16 bar
  • Ukazatel minimální účinnosti (MEI)
    0.4
Údaje o motoru
  • Energetická třída motoru
    IE3
  • Síťová přípojka
    3~400 V, 50 Hz
  • Tolerance napětí
    ±10 %
  • Jmenovitý výkon P2
    4000.0 W
  • Jmenovité otáčky n
    1450 rpm
  • Jmenovitý proud IN
    8.20 A
  • Výkonnostní faktor cos φ
    0.79
  • Stupeň účinnosti motoru v ηm 50 % ηM 50%
    85.8
  • Stupeň účinnosti motoru ηm 75 % ηM 75%
    87.6
  • Stupeň účinnosti motoru ηm 100 % ηM 100%
    88
  • Izolační třída
    F
  • Třída krytí
    IP55
Materiály
  • Skříň čerpadla
    5.1301, s povrchovou úpravou KTL
  • Oběžné kolo
    EN-GJL-200
  • Hřídel
    1.4122
  • Těsnění hřídele
    AQ1EGG
  • Lucerna
    EN-GJL-250
Rozměry pro instalaci
  • Přípojka trubky na straně sání RPS
    DN 65
  • Přípojka trubky na výtlaku RPD
    DN 50
Informace k umístění objednávky
  • Značka
    Wilo
  • Název výrobku
    CronoBloc-BL 40/265-4/4
  • Hmotnost netto cca m
    101 kg
  • Číslo výrobku
    2142014

Rozměry a rozměrové výkresy

CronoBloc-BL 40/265-4/4

CronoBloc-BL 40/265-4/4

II přípojka pro měření tlaku R1/8; III odvětrání R1/8

CronoBloc-BL 40/265-4/4

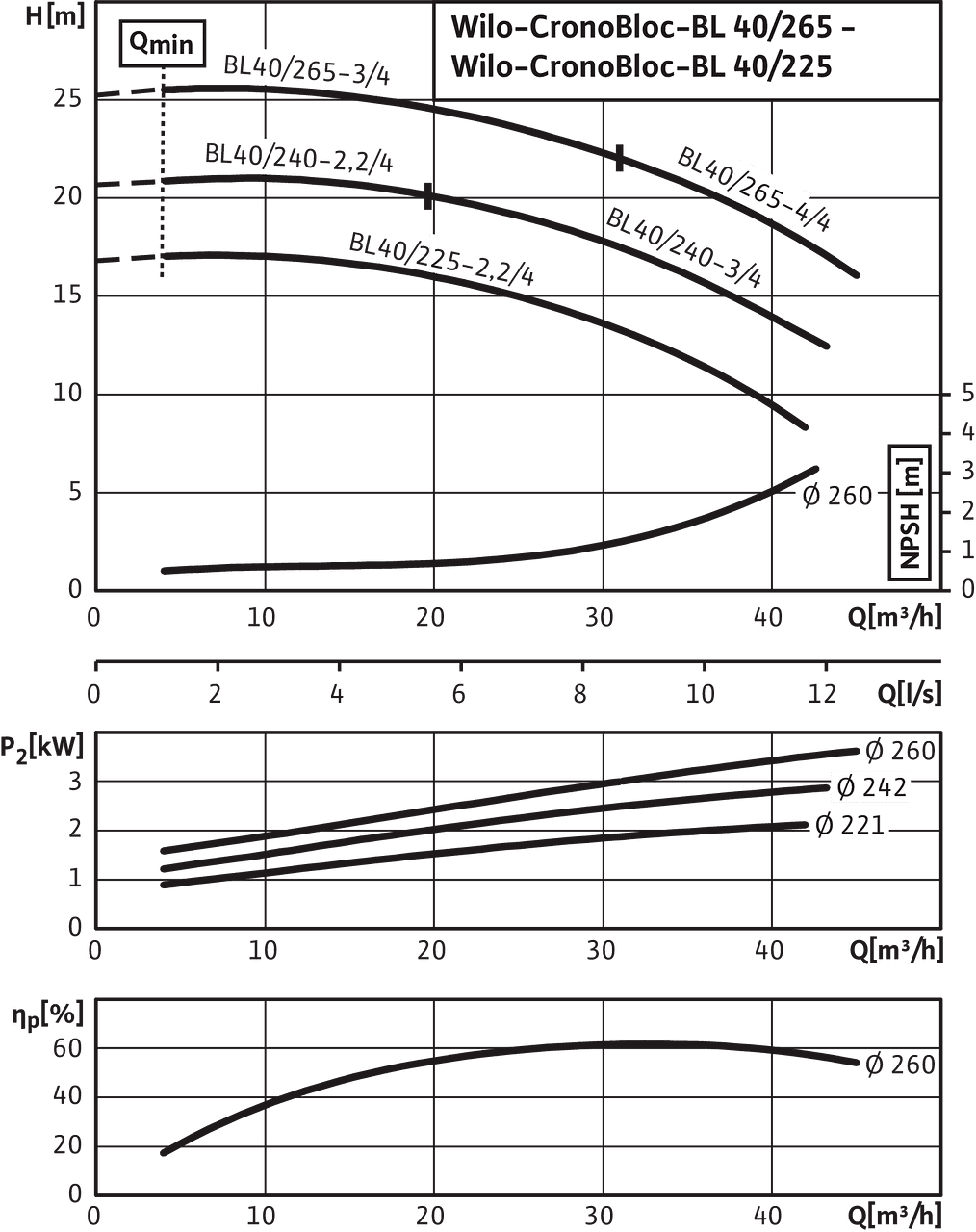

Charakteristiky

CronoBloc-BL 40/225-2,2/4 - 40/265-4/4, 4-pole, 50 Hz

CronoBloc-BL 40/225-2,2/4 - 40/265-4/4, 4-pole, 50 Hz
CronoBloc-BL 40/225-2,2/4 - 40/265-4/4, 4-pole, 50 Hz

Schéma zapojení svorkovnice

IPL

IPL

∆: Připojovací schéma start přes trojúhelník

Y: Připojovací schéma start přes hvězdu

Jistič motoru musí zajistit zákazník. Zkontrolujte směr otáčení! Pro změnu směru otáčení zaměňte dvě libovolné fáze.

P2 ≤ 3 kW3~400 V Y
 3~230 V ∆
P2 ≥ 4 kW3~690 V Y
 3~400 V ∆

Po odstranění můstků je možný rozběh Y-∆.

IPL

Informace k objednávkám

Information for order placements
  • Značka
    Wilo
  • Název výrobku
    CronoBloc-BL 40/265-4/4
  • Číslo EAN
    4048482442884
  • Číslo výrobku
    2142014
  • Hmotnost brutto cca m
    124.0 kg
  • Hmotnost netto cca m
    101 kg
  • Celková délka L
    716.0 mm
  • Výška bez obalu H
    425 mm
  • Barva
    Zelená
  • Vlastnost balení
    Přepravní obal
  • Druh balení
    Jednorázová paleta
  • Počet na jednu vrstvu
    1
  • Šířka bez obalu L
    424.0 mm
  • Minimální objem objednávky
    1
  • Počet na jednu paletu
    1
