Kompaktní zařízení na zvyšování tlaku dle DIN 1988 a DIN EN 806 pro přímé nebo nepřímé připojení. Skládající se z paralelně zapojených, horizontálních vysokotlakých odstředivých čerpadel s normálním sáním, z nerezové oceli, v suchoběžném provedení. Připravené k okamžitému zapojení s potrubím z nerezové oceli namontované na základním rámu, vč. řídicího/regulačního přístroje se všemi potřebnými měřicími a ovládacími zařízeními.

Pro plně automatické zásobování vodou a zvyšování tlaku v obytných, kancelářských a správních budovách, v hotelech, nemocnicích, obchodních domech, stejně jako v průmyslových systémech.

Pro čerpání pitné a užitkové vody, chladicí vody, hasicí vody (kromě vody pro hasicí zařízení podle normy DIN 14462 a se schválením místních úřadů odpovědných za protipožární ochranu) nebo jiných užitkových vod, které nejsou chemicky ani mechanicky agresivní vůči použitým materiálům a neobsahují žádné abrazivní částice ani dlouhá vlákna.

Zvláštnosti/ přednosti výrobku

• Robustní systém vyhovující všem požadavkům normy DIN 1988 (EN 806)
• Atest WRAS/ KTW čerpadel pro všechny součásti přicházející do styku s médiem (verze EPDM)
• Čerpadla konstrukční řady MHI ve spojení se standardními motory podle normy IEC, třídy účinnosti IE2 (od 0,75 kW)
• Mechanická ucpávka čerpadel nezávislá na směru otáčení
• Součásti přicházející do styku s médiem jsou odolné vůči korozi
• Plně elektronický regulátor Economy (ER2/ER3-4) s regulační elektronikou a LED kontrolkami pro indikaci stavu zařízení, analogovými a digitálnímu vstupy a výstupy
• Kontrola a přednastavení optimálního pracovního rozsahu z výroby (včetně osvědčení o přejímací zkoušce podle EN10204 - 3.1)

Vybavení/ funkce

• Vysokotlaká odstředivá čerpadla z nerezové oceli konstrukční řady MHI
• Základní rám z elektrolyticky pozinkované oceli s výškově nastavitelnými tlumiči chvění k izolaci zvuků šířících se hmotou
• Uzavírací armatura na sací a výtlačné straně každého čerpadla
• Zpětná klapka na výtlačné straně každého čerpadla
• Membránová tlaková nádoba 8 l, PN16 vč. průtokové armatury dle DIN 4807, výtlačná strana
• Tlakový senzor (4-20 mA), výtlačná strana
• Manometr, výtlačná strana
• Automatické řízení čerpadla pomocí plně elektronického

regulátoru Economy (ER) ve skříni z ocelového plechu, strukturovaný lak RAL 7035, druh krytí IP 54, který se skládá z interního napájení řídicího napětí, regulační elektroniky, analogových a digitálních vstupů a výstupů

Ovládání/ Indikace

• Plně elektronický regulátor Economy (ER2/ER3-4) skládající se z interního napájením řídicího napětí, regulační elektroniky, analogových a digitálních vstupů a výstupů
• Nastavení provozních parametrů pomocí potenciometru, vidlicového spínače a otočného spínače
• LED kontrolky pro indikaci stavu zařízení (provoz/porucha/nedostatek vody)
• Nastavení provozního režimu čerpadla pomocí spínače H-0-A
• Hlavní vypínač

Regulace

• Plně automatická regulace pro 2 až 4 čerpadla s pevnými otáčkami na základě porovnávání požadované a skutečné hodnoty
• Signál senzoru 4-20 mA (s detekcí přerušení drátu) pro skutečnou hodnotu regulačních veličin
• Automatické, na zatížení závislé zapínání 1 čerpadla/čerpadel špičkového zatížení v závislosti na regulační veličině konstantní tlak, p-c
• Optimalizované vypnutí čerpadla základního zatížení z hlediska tlakového rázu prostřednictvím libovolně nastavitelné 2. Úroveň tlaku po uvolnění doběhového článku (1-180 s)
• Automatická, nastavitelná výměna čerpadel s optimalizací doby chodu:
• Při každém novém požadavku po klidovém stavu se čerpadlo základního zatížení vymění, a to bez ohledu na provozní hodiny
• Výměna čerpadla dle provozních hodin, cyklická výměna čerpadla základního zatížení po šesti provozních hodinách
• Provozní režim čerpadel lze volně zvolit (Manuálně, Vyp., Automatika)
• Automatický zkušební chod čerpadla (protočení čerpadla):
• Lze aktivovat
• Doba mezi dvěma zkušebními chody čerpadla (cca 10 s) deset hodin
• Odpojení při nulovém množství na základě tlaku a času
• Spínač H-0-A (manuálně-nula-automaticky): Předvolba provozního režimu každého čerpadla a manuální provoz při poruše regulátoru Manuálně (k dispozici nouzový/zkušební provoz na síti, ochrana (motoru) WSK k dispozici, časově závislé resetování), 0 (čerpadlo je vypnuté – není možné zapnutí přes řízení ) a Automaticky (čerpadlo uvolněno pro automatický provoz přes řízení), potvrzení chybových hlášení v poloze 0

Kontrola

• Interní kontrola motorového obvodu s měničem nebo
• Externí ochrana motoru přes termistorový snímač teploty (PTC) resp. ochranný kontakt vinutí (WSK)
• Jištění síťových přívodů čerpadel prostřednictvím přístrojových jističů (tavné pojistky)
• Kontrola Max. a Min. hodnoty systému s nastavitelnými časy zpoždění a mezními hodnotami
• Ochrana proti nedostatku vody pomocí kontaktu např. plovákového spínače nebo tlakového spínače
• Volitelně ochrana proti nedostatku vody pomocí elektrod a hladinového relé
• Automatické přepínání při poruše provozního čerpadla na záložní čerpadlo
• Předvolitelné chování při poruše snímače

Rozhraní

• Bezpotenciálový kontakt (24V/DC 1A) pro sběrné poruchové hlášení (SSM)
• Vstup pro kontakt ochrany proti nedostatku vody
• Možno zvolit: Bezpotenciálové kontakty (24V/DC 1A) pro samostatná provozní a poruchová hlášení

Volitelné příslušenství (montáž z výroby nebo dodatečně po technickém vyjasnění)

• Ochrana proti chodu na sucho SK 277, hladinový relé SR-NW
• Počítadlo provozních hodin pro každé čerpadlo, provozní hlášení
• Tlakový spínač, digitální ukazatel tlaku

Doporučené příslušenství (objednat zvlášť)

• Volitelná sada WMS pojistky proti nedostatku vody
• Ohebná připojovací potrubí nebo kompenzátory
• Přednádrž k oddělení systémů
• Membránová tlaková nádoba
• Kryty závitu u systémů se závitovým sběrným potrubím

Dodržené normy

• Technické předpisy pro instalace pitné vody (TRWI) DIN 1988 (EN806)
• Membránové tlakové nádoby/ membránové expanzní nádoby DIN 4807
• Elektronická zařízení pro použití ve výkonových instalacích EN 50178
• Elektrická zařízení strojů EN 60204-1
• Bezpečnostní pokyny pro elektrické spotřebiče pro domácnost a podobné účely EN 60335-1
• Rozváděče nízkého napětí EN 60439-1/ 61439-1
• Elektromagnetická kompatibilita v průmyslových oblastech EN 61000-6-2
• Elektromagnetické emise v obytném a obchodním prostředí, v prostředí lehkého průmyslu a malých podniků EN 61000-6-3

Provozní údaje

• Čerpané médium
  Water
• Počet čerpadel
  3
• Maximální provozní tlak PN
  10 bar
• Tlak na nátoku
  6 bar

Údaje o motoru

• Síťová přípojka
  3~400 V, 50 Hz
• Jmenovitý výkon motoru P₂
  0.55 kW
• Jmenovitý proud I_N
  3.00 A
• Jmenovité otáčky n
  2730 rpm
• Izolační třída
  F
• Třída krytí motoru
  IP54
• Třída krytí spínací přístroj
  IP54

Materiály

• Skříň čerpadla
  1.4301
• Oběžné kolo
  1.4301
• Hřídel
  1.4301
• Těsnění hřídele
  BQ1E3GG
• Materiál těsnění
  EPDM
• Materiál potrubí
  1.4571

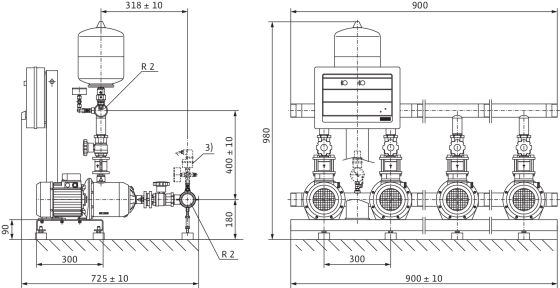

Rozměry pro instalaci

• Přípojka trubky na straně sání DNs
  R 2
• Přípojka trubky na výtlaku DNd
  R 2

Informace k umístění objednávky

• Značka
  Wilo
• Název výrobku
  Economy CO-3 MHI 403/ER
• Hmotnost netto cca m
  93 kg
• Číslo výrobku
  2520798
