Wilo-DrainLift SANI-S

Popis konstrukční řady

Vaše výhody

  • Nejjednodušší instalace a přeprava díky prostorově úsporné kompaktní konstrukci a velmi nízké hmotnosti
  • Provozní spolehlivost díky vysokému spínacímu objemu, termické ochraně motoru a alarmu nezávislému na síti
  • Vysokou spolehlivost poskytuje nerezavějící design s technickými plasty a nerezovou ocelí
  • Libovolně volitelné připojení pro maximální flexibilitu instalace
  • Snadná údržba a čištění díky průhlednému víku nádrže a čisticímu otvoru ve zpětné klapce
  • Volitelné připojení Wilo-SmartHome pro přímé informování do mobilního telefonu

Nejmenší a nejlehčí přečerpávací stanice samostatného čerpadla pro rodinné domky a dvojdomky.

Kompaktní samostatné zařízení na odčerpávání fekálií Wilo-DrainLift SANI-S je nejmenší a nejlehčí přečerpávací stanicí podle EN 12050-1 (bez macerátoru) a je proto ideální pro použití v rodinných domech a dvojdomcích. Díky svému vysokému čerpacímu průtoku, libovolně volitelným přítokům a volitelným provedením pro obzvláště agresivní média lze DrainLift SANI-S flexibilně použít a snadno se instaluje. Díky uživatelsky příjemné konstrukci je údržba obzvláště jednoduchá. Je vybavené volitelným alarmovým rádiovým vysílačem a v případě poruchy může vyslat push zprávu na váš smartphone. Nejjednodušší instalace a přeprava díky prostorově úsporné kompaktní konstrukci a nejnižší hmotnosti

Konstrukce

Kompaktní, plně zaplavitelná přečerpávací stanice samostatného čerpadla připravená k okamžitému zapojení pro čerpání odpadní vody s obsahem fekálií.

Použití

Čerpání odpadní vody s obsahem fekálií:

  • Nelze-li odpadní vodu odvádět přirozeným samospádem do kanalizace.
  • Pro účely odvodňování odolnému proti zpětnému vzdutí, nachází-li se odtokové místo pod hladinou zpětného vzdutí.

Vybavení/funkce

  • Spínací přístroj s autonomním alarmem a sběrným poruchovým hlášením
  • Se zástrčkou
  • Nádrž s revizním otvorem a transparentním krytem
  • Analogové měření hladiny (4°... 20 mA)
  • Zpětná klapka s revizním otvorem
  • Termická kontrola motoru s bimetalovými čidly

Obsah dodávky

  • Přečerpávací stanice se spínacím přístrojem a přívodním kabelem se zástrčkou
  • Přírubové hrdlo DN 80/100
  • Těsnicí manžeta DN 100 pro přípojku výtlaku
  • Těsnicí manžeta 50 mmpro odvzdušňovací přípojku
  • Těsnicí manžeta DN 50pro vypouštěcí přípojku
  • Přítoková sada s výkružníkem 124 mm a těsněním DN 100
  • Upevňovací materiál
  • Izolační rohož
  • 9 V akumulátor
  • Příručka pro provoz a údržbu

Typový klíč

Příklad: DrainLift SANI-S.11M/3C



DrainLift

Skupina výrobků



SANI

Zařízení na přečerpávání odpadní vody



S

Konstrukční velikost



11

Max. dopravní výška



M

Síťová přípojka:

  • M = 1~
  • T = 3~


3

Provedení s motorem a spínacím přístrojem:

  • 1 = provozní režim: S3, spínací přístroj: Control MS-L
  • 3 = provozní režim: S3, spínací přístroj: Control EC-L


C

Provedení pro agresivní média



Technické údaje

  • Síťová přípojka: 1~230 V, 50 Hz nebo 3~400 V, 50 Hz
  • Provozní režim: S3 10%
  • Teplota čerpaného média: 3 ... 40 °C, max. 65 °C na 5 min
  • Max. okolní teplota: 40 °C
  • Objem nádrže: 47 l
  • Využitelný objem vzhledem ke kladné sací výšce*: 25 l (180 mm*)/32 l (250 mm*)
  • Přípojka výtlaku: DN 80
  • Přípojka přítoku: DN 100/150
  • Odvzdušňovací přípojka: 50 mm
  • Třída krytí spínacího přístroje: IP54
  • Třída krytí přečerpávací stanice: IP68 (2 mWs/7 d)

Materiály

  • Skříň motoru: 1.4404
  • Hydraulika: PP-GF30
  • Oběžné kolo: PP-GF30
  • Nádrž: PE
  • Zpětná klapka: PPS

Popis/konstrukce

Plynotěsná a vodotěsná sběrná nádrž s šikmým nátokovým sběrným prostorem a revizním otvorem s transparentním krytem. Nátoky jsou libovolně volitelné, měření hladiny se provádí pomocí analogového výstupního signálu 4...20 mA. Přípojka výtlaku s instalovanou zpětnou klapkou s revizním otvorem.

Pohon přes povrchově chlazený motor s termickou kontrolou motoru.

Předinstalovaný spínací přístroj pro automatický provoz:

Wilo-Control MS-L

  • Sběrné poruchové hlášení s beznapěťovým kontaktem
  • Integrovaný a autonomní alarm
  • Nastavitelná doba doběhu
  • 1,5 m přívodní kabel s namontovanou zástrčkou

Wilo-Control EC-L

  • Ovládání přes displej a přes alfanumerické menu se symboly
  • Sběrné poruchové hlášení s beznapěťovým kontaktem
  • Signalizace jednotlivé poruchy s beznapěťovým kontaktem
  • Rozhraní ModBus
  • Integrovaný a autonomní alarm
  • Nastavitelná doba doběhu
  • 1,5 m přívodní kabel s namontovanou zástrčkou

Celková charakteristika

Wilo-DrainLift SANI-S

Stahování

Wilo-DrainLift SANI-S#Wilo-DrainLift SANI-M#Wilo-DrainLift SANI-L#Wilo-DrainLift SANI-XL

Číslo výrobku 6088777
Vydání 2020-06
Číslo verze 01
Formát stran 209.9 x 297.0 mm
Počet stránek 40

PDF (3 MB)

Stáhnout soubory

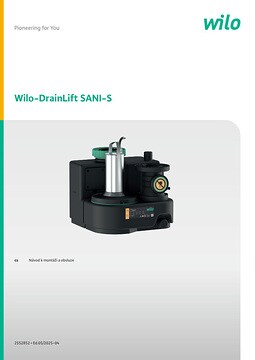

Wilo-DrainLift SANI-S
