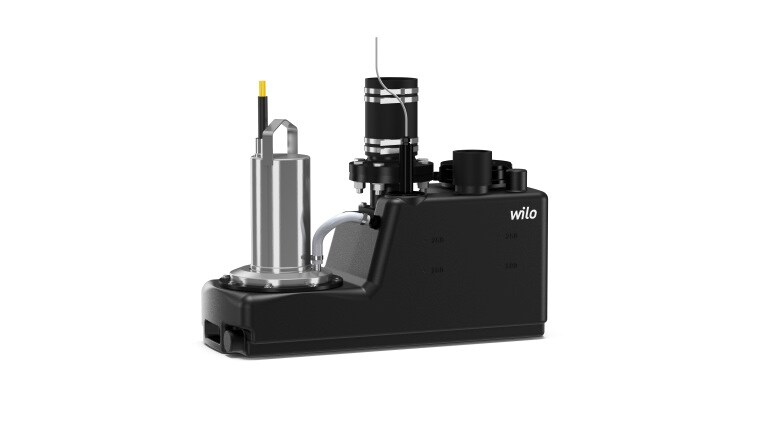

Wilo-DrainLift S

Snadná instalace, vysoká provozní spolehlivost.

Zařízení na odčerpávání fekálií Wilo-DrainLift S je vhodné pro instalaci podobnou čelní stěně v rodinných domcích a dvojdomcích.

Díky volitelným přítokům, minimálním rozměrům a nízké hmotnosti je jeho instalace mimořádně snadná i ve stísněných podmínkách. Je vybavené alarmovým rádiovým vysílačem a v případě poruchy vyšle push zprávu na Váš smartphone. To znamená maximální kontrolu a nejvyšší provozní spolehlivost.

Vaše výhody

  • Snadná montáž také v instalacích podobných montáži na stěnu díky nízké hmotnosti, úsporné kompaktní konstrukci a integrované zpětné klapce
  • Maximální flexibilita připojení díky libovolně volitelným nátokům na obou podélných stranách a čelní straně
  • Motor z nerezové oceli odolný vůči korozi, s integrovanou termickou ochranou motoru, oběžným kolem s volným průtokem a akustickým alarmem, volitelně s připojením Wilo-SmartHome pro vysokou provozní spolehlivost

Wilo-DrainLift S - Flexibilní instalace: VAŠE PLUS+

Stále komplikovanější technologie technických zařízení budov a smělejší požadavky architektů vedou k vyšším nárokům na samotná zařízení, montáž, údržbu i servis většiny z nich. Proto je například důležitý dlouhodobý bezúdržbový a bezporuchový provoz přečerpávacího systému.

Systém Wilo-Drain Lift S je vhodný pro instalaci všude tam, kde odvod splašků a fekálií není možné realizovat přirozenou gravitací. Díky volitelným nátokům je jeho instalace velmi snadná. Dodatečně může být vybaven zařízením, které umožňuje přenos informací a poruchových hlášení přes mobilní telefon.

Außenansicht vom Haus in der Nacht
  • Dlouhá životnost: díky korozivzdornému motoru a integrovanému motorovému jističi
  • Masivní litinové těleso čerpadla zajišťuje dlouhou životnost a snižuje hluk
  • Přírubová hrdla včetně gumového kompenzátoru a antivibračních a protihlukových podložek
  • Volně volitelné nátoky pro jednoduchou a flexibilní instalaci
  • Jednoduchá manipulace - díky minimálním rozměrům a malé hmotnosti

Popis konstrukční řady

Vaše výhody

  • Snadná montáž také v instalacích podobných montáži na stěnu díky nízké hmotnosti, úsporné kompaktní konstrukci a integrované zpětné klapce
  • Maximální flexibilita připojení díky libovolně volitelným nátokům na obou podélných stranách a čelní straně
  • Motor z nerezové oceli odolný vůči korozi, s integrovanou termickou ochranou motoru, oběžným kolem s volným průtokem a akustickým alarmem, volitelně s připojením Wilo-SmartHome pro vysokou provozní spolehlivost

Snadná instalace, vysoká provozní spolehlivost.

Zařízení na odčerpávání fekálií Wilo-DrainLift S je vhodné pro instalaci podobnou čelní stěně v rodinných domcích a dvojdomcích.

Díky volitelným přítokům, minimálním rozměrům a nízké hmotnosti je jeho instalace mimořádně snadná i ve stísněných podmínkách. Je vybavené alarmovým rádiovým vysílačem a v případě poruchy vyšle push zprávu na Váš smartphone. To znamená maximální kontrolu a nejvyšší provozní spolehlivost.

Konstrukce

Kompaktní zařízení na přečerpávání odpadní vody jako zařízení se samostatným čerpadlem

Použití

Čerpání odpadní vody s obsahem fekálií (podle DIN EN 12050-1), kterou nelze přivést přes přirozený spád do kanalizačního systému a odvodňování odtokových míst pod úrovní hladiny zpětného vzdutí, odolných proti zpětnému vzdutí (podle DIN EN 12056-1).

Vybavení/funkce

  • Se zástrčkou
  • Termická kontrola motoru
  • Regulace hladiny plovákovým spínačem
  • Spínací přístroj s beznapěťovým výstupem pro souhrnné poruchové hlášení
  • Zpětná klapka (provedení „RV“)

Obsah dodávky

Přečerpávací stanice na odpadní vodu připravená k okamžitému zapojení s připojeným spínacím přístrojem a zástrčkou:

  • Spínací přístroj s autonomním alarmem a zástrčkou
  • 1x těsnění nátoku DN 100
  • 1x děrovka pro připojení nátoku DN 100
  • 1x zpětná klapka DN 80 (provedení „RV“)
  • 1x manžeta pro připojení ručního membránového čerpadla nebo přípojku nátoku Ø 50 mm
  • 1x těsnicí manžeta pro odvzdušňovací přípojku DN 70
  • 3 x ochranné tlumicí pásy pro instalaci s tlumením zvuků
  • Upevňovací materiál
  • Návod k montáži a obsluze

Typový klíč

Např.:

DrainLift S 1/6T-RV

S

Konstrukční velikost

1

Počet integrovaných čerpadel

6

Max. dopravní výška v m

T

Provedení síťové přípojky: M = 1~230 V T = 3~400 V

RV

Provedení přípojky výtlaku bez = bez zpětné klapky RV = se zpětnou klapkou

Technické údaje

  • Síťová přípojka: 1~230 V, 50 Hz nebo 3~400 V, 50 Hz
  • Provozní režim: S3-15%, 120 s
  • Teplota čerpaného média: 3…40 °C, krátkodobě 60 °C
  • Max. okolní teplota: 40 °C
  • Maximální spínací objem: 21 l
  • Výška zatopení: 2 mWs, max. 7 dní
  • Přípojka výtlaku: DN 80
  • Přípojky nátoku: 1x DN 40 / 1x DN 100 (lze navolit libovolně)
  • Odvzdušňovací přípojka: DN 70
  • Třída krytí, přečerpávací stanice: IP68
  • Třída krytí, spínací přístroj: IP54

Materiály

  • Nádrž: plast PE
  • Skříň motoru: nerezová ocel 1.4404 (AISI 316L)
  • Skříň hydrauliky: plast PE/PUR
  • Oběžné kolo: plast PUR

Popis/konstrukce

Plně zaplavitelná přečerpávací stanice na odpadní vodu k okamžitému zapojení jako zařízení se samostatným čerpadlem s plynotěsnou a vodotěsnou sběrnou nádrží se zešikmeným sběrným prostorem pro bezpečný provoz bez usazenin, volně volitelnými přítoky, s měřením hladiny plovákovým spínačem a trojfázovým nebo střídavým motorem s termickou kontrolou motoru.

Předinstalovaný spínací přístroj pro automatický provoz s beznapěťovým kontaktem pro souhrnné poruchové hlášení, integrovaným a na síti nezávislým alarmem, nastavitelnou dobou doběhu a namontovanou zástrčkou.

Celková charakteristika

DrainLift S
