Wilo-Flumen OPTI-TR 22 … 40-1
Popis konstrukční řady

Vaše výhody
- Nízká náročnost na čištění díky eliminaci usazování při vyprazdňování jímky vzhledem k instalaci blízko při zemi
• Spolehlivý provoz zamezující tvorbě ucpávek v důsledku částí s dlouhými vlákny díky optimalizované hydraulice
• Nízké opotřebení díky použití vrtulí jako odlitků z nerezové oceli s minimální kavitací
• Široké spektrum aplikací v různých typech použití, a to i při dlouhé době chodu
• Vysoká flexibilita díky nejrůznějším možnostem instalace a díky širokému spektru příslušenství
Konstrukce
Rychle běžící a kompaktní ponorné míchadlo, přímo poháněné
Použití
- Zvíření pevných látek, aby nedocházelo k usazeninám v retenční nádrži dešťové vody a čerpací jímce
- Ničení vrstev plovoucích kalů
Vybavení/funkce
- Termická kontrola motoru
- Kontrola těsnicí komory (volitelně)
- Schválení pro výbušné prostředí (volitelně)
Obsah dodávky
- Ponorné míchadlo s montovanou vrtulí a kabelem
- Délka kabelu podle přání zákazníka
- Vestavěné příslušenství v závislosti na typu instalace
- Příručka pro provoz a údržbu
Typový klíč
např.: | Wilo-Flumen OPTI-TR 30-1.145-4/16REx S17 |
Flumen | Ponorné míchadlo, vodorovné |
OPTI | Míchadlo se standardními motory |
TR | Míchadlo se standardními asynchronními motory |
30 | x10 = průměr vrtule v mm |
1 | Konstrukční typ |
145 | x 10 = otáčky vrtule v ot/min |
4 | Počet pólů |
16 | x 10 = délka statoru v mm |
R | Provedení motoru:
|
Ex | Se schválením pro výbušné prostředí |
S17 | Kód vrtule pro speciální vrtule (odpadá u standardních vrtulí) |
Technické údaje
- Síťová přípojka: 3~400 V, 50 Hz
- Provozní režim ponořený: S1
- Třída krytí: IP68
- Max. teplota média: 40°C
- Max. hloubka ponoru: 20 m
Materiály
- Skříň motoru:
- TR 28-1: 1.4408
- TR 22, TR 30-1, TR 40-1: EN-GJL-250
- Skříň těsnění: 1.4408
- Vrtule: 1.4408
- Utěsnění:
- Na straně motoru: SiC/SiC (TR 28-1), NBR (TR 22, TR 30-1, TR 40-1)
- Na straně média: SiC/SiC
- Šroubová spojení: nerezová ocel 1.4301 resp. 1.4571
Popis/konstrukce
Vrtule
2 nebo 3křídlová vrtule s jedním jmenovitým průměrem vrtule 200 mm až 400 mm. Konstrukce odolná vůči namotávání díky náběžné hraně vypouklé směrem dozadu.
Motor
Ponorný motor konstrukční řady T (povrchově chlazený motor) se standardizovaným připojením umožňující jednoduchou a efektivní adaptaci výkonu motoru. Teplo motoru se předává přes pouzdro přímo médiu. Vinutí je vybaveno kontrolou teploty. Dlouhá životnost motorových ložisek je zajištěna naddimenzovanými radiálními kuličkovými ložisky.
Utěsnění
Dvojité utěsnění hřídele s velkoobjemovou těsnicí komorou k zachycení netěsností mechanické ucpávky, na přání s externí tyčovou elektrodou. Na straně média se použije mechanická ucpávka odolná proti korozi a opotřebení. Na straně motoru je utěsnění řešeno v závislosti na typu:
- TR 28-1: mechanická ucpávka odolná proti korozi a opotřebení
- TR 22, TR 30-1, TR 40-1: Hřídelový těsnicí kroužek
Kabel
Podélně vodotěsný přívodní kabel pro těžké mechanické zatížení. Přívodní kabel je pomocí kabelové průchodky odolný proti tlakové vodě s odlehčením od tahu a ochranou proti zlomu zaveden do skříně motoru.
Stahování

Wilo-EMU TR(E) / Wilo-Sevio MIX BG / Wilo-Sevio FLOW BG
Číslo výrobku | 6074694 |
Vydání | 2019-02 |
Číslo verze | 05 |
Formát stran | 209.9 x 297.0 mm |
Počet stránek | 36 |
PDF (3 MB)
Stáhnout soubory

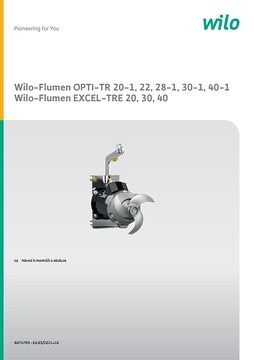

Wilo-Flumen OPTI-TR 20-1, 28-1, 30-1, 40-1 Wilo-Flumen EXCEL-TRE 20, 30, 40
